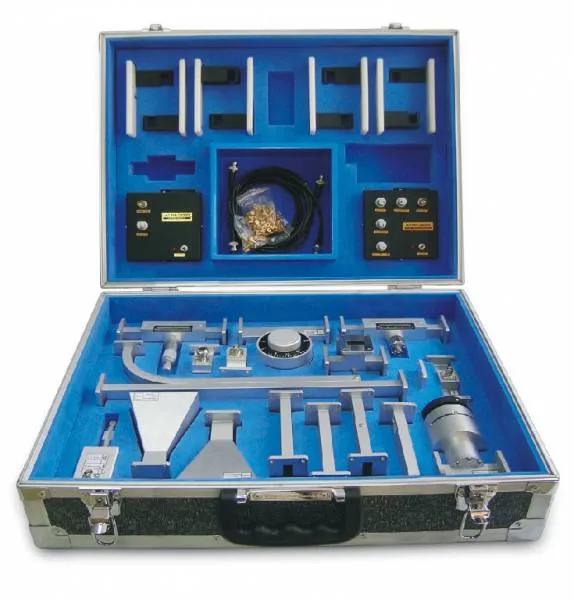

Роботы Обучающий комплекс АКИП 9501
| Артикул | 031219 |
| Компания TINVEST дилер | АКИП |
| Артикул производителя: | 0021748 |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Обучающий комплекс АКИП 9501 в интернет-каталоге TINVEST официального дилера АКИП по выгодной цене с доставкой по РФ.
Цена на товар на складе. || Обучающий комплекс, диапазон частот моделирования РЭА: 8 ГГц – 12,4 ГГц, выход 15 мВт, в комплекте 13 радиочастотных модулей (СВЧ-генератор на диоде Ганна, волноводы, детектор, нагрузка, аттенюатор, измерительная линия, антенны, и т. д.) + транспортировочный кейс
| АКИП-9501 | ||
|---|---|---|
| СВЧ-генератор на диоде Ганна (1125)
| ||
| Частота | 9 – 11 ГГц | |
| Мощность | 15 мВт | |
| Модулятор на PIN-диоде (8341)
| ||
| Тип модулирующего сигнала | Меандр, импульс | |
| Измерительная линия (3632)
| ||
| Рабочая частота | 8,2 ГГц -12,4 ГГц | |
| КСВН | ≤1,05 | |
| Глубина пробника внутри волновода | 3 мм | |
| Перемещение пробника | 40 мм | |
| Кристаллический детектор (8232)
| ||
| Диапазон частот | 8,2 ГГц – 12,4 ГГц | |
| КСВН | ≤1,05 | |
| Рупорная антенна (8912 – 2 шт.)
| ||
| Усиление | ≥ 14 дБ | |
| КСВН | ≤1,3 | |
| Номинальное ослабление | 20 ± 5 дБ и 6 дБ | |
| Подстроечная секция (8222)
| ||
| Тип регулировки | Подстроечный винт | |
| Диапазон регулировки КСВН | 20 – 1,06 | |
| Перестраиваемый аттенюатор (8352)
| ||
| Частотный диапазон | 8,2 – 12,4 ГГц | |
| Диапазон ослаблений | 0 – 20 дБ ± 4 дБ | |
| КСВН | 1,25 | |
| Согласованная нагрузка (8252)
| ||
| КСВН | 1,05 | |
| Направленный ответвитель (8262)
| ||
| Коэффициент связи | 10 дБ ± 2 дБ | |
| Направленность | 20 дБ | |
| КСВН дополнительной линии | ≤1,3 | |
| Гибридный тройник (8312)
| ||
| Коэффициент рассеяния | ≤2 | |
| Волноводно-коаксиальный переход (8392)
| ||
| КСВН | 1,5 | |
| Прямой волновод
| ||
| Размеры | 10,16 х 22,86 х 100 мм | |
| Отражатель (8301 – 2 шт.)
| ||
| Высота | 63 мм | |
