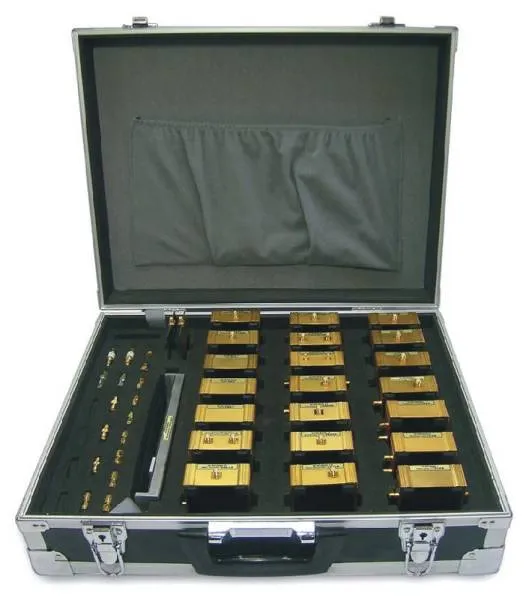

Обучающий комплекс АКИП 9503

Обучающий комплекс АКИП 9503
NULL Наличие: На складе Артикул: 031220 Артикул производителя: 0021749 Компания TINVEST дилер: АКИП
Это цена с НДС по которой вы
можете купить товар сегодня Цена:
370 527 р. 374 270 р. с НДС
Получить коммерческое предложение
Купить
Обучающий комплекс, диапазон частот моделирования РЭА: 9 кГц… 3 ГГц, в комплекте 18 радиочастотных модулей (генератор управляемый напряжением-ГУН, коммутатор и модулятор на PIN-диоде, смеситель, усилитель, резонатор, гибридное кольцо, различные нагрузки и т. д.) + транспортировочный кейс
Технические характеристики обучающего радиокомплекта АКИП-9503
ГУН 3030-1 (ГЕНЕРАТОР УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ)
Частота 1300 - 2350 МГц
Управляющее напряжение 0-20 В
Мощность ≥5 дБм
СОГЛАСОВАННАЯ НАГРУЗКА 3030-6

Согласованная нагрузка 50 Ом
¼ длины волны 50 Ом – 100 Ом
Тупиковая нагрузка 50 Ом – 100+j80 Ом
МИКРОПОЛОСКОВОЕ КОЛЬЦО 3030-3

Средняя частота 2000 МГц ± 50 МГц
Полоса частот ≥ 400 МГц
Потери передачи ≤ 3 дБ
Потери изолятора ≥15 дБ
НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ 3030-4

Средняя частота 2000 МГц ± 50 МГц
Полоса частот ≥ 800 МГц
Переходное ослабление 10 ± 1 дБ
Направленность ≥10 дБ
КОММУТАТОР НА PIN-ДИОДЕ 3030-10

Диапазон частот 750 – 2500 МГц
Вносимые потери 3 дБ
АТТЕНЮАТОР 3030-7

Диапазон частот 1000 – 2500 МГц
Ослабление 10 ± 1 дБ
МОДУЛЯТОР НА PIN-ДИОДЕ 3030-11

Тип модулирующего сигнала Меандр 1 кГц
Коэффициент модуляции 30% - 90%
РЕЗОНАТОР 3030-16

Средняя частота 2000 МГц ± 50 МГц
Полоса частот ≥ 30 МГц
Вносимые потери ≤ 7 дБ
ГИБРИДНОЕ КОЛЬЦО 3030-9

Средняя частота 2100 ± 50 МГц
Полоса частот ≥ 450 МГц
Развязка ≥20 дБ
МИКРОПОЛОСКОВАЯ АНТЕННА

Средняя частота 1960 ± 30 МГц
Полоса частот 40 МГц
Уровень усиления ≥ 5 дБ
СМЕСИТЕЛЬ 3030-2

Диапазон частот RF/LO 200 – 3000 МГц
Диапазон промежуточных частот 50-1000 МГц
Потери ≤ 12 дБ
ШЛЕЙФОВЫЙ ОТВЕТВИТЕЬ 3030-20

Средняя частота 2050 ± 50 МГц
Полоса частот ≥ 300 МГц
Направленность ≥ 3 дБ
РАССОГЛАСОВАННАЯ НАГРУЗКА 3030-5

Сопротивление 200 Ом (Открытая, короткозамкнутая, несогласованная)
СВЧ УСИЛИТЕЛЬ 3030-21

Диапазон частот 50 – 3000 МГц
Усиление ≥ 10 дБ
УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ 3030-25

Рабочая частота 60 МГц
Усиление > 40 дБ
Полоса пропускания > 3 МГц
ДЕЛИТЕЛЬ МОЩНОСТИ 3030-8

Полоса частот 0 – 3000 МГц
Эффективная полоса частот 1000 – 3000 МГц
Изоляция ≥ 10 дБ
ФИЛЬТР 3030-12, 13, 14, 15

LPF 0 – 2100 МГц ± 50 МГц, потери ≤ 1,5 дБ
BPF Центральная частота F0 = 1950 ± 50 МГц,
Полоса частот ≤F0 *15%МГц
HPF ≥ 1800 МГц ± 50 МГц, потери ≤ 1,5 дБ
BSF Центральная частота F0 = 1800 ± 50 МГц,
Полоса частот ≥ 600 МГц (потери ≥ 25 дБ),
≤ 1500 МГц (потери ≤ 3 дБ)
КОАКСИАЛЬНЫЙ ДЕТЕКТОР 3030-24

Диапазон частот 0,5 – 3 ГГц
Чувствительность 0,15 мВ/мВт
Частотный отклик 0,6 дБ
КСВН 1,7
ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ

Перемещаемая дистанция ≥ 170 мм
КСВ 1,05
ПОЛОСОВОЙ ФИЛЬТР 3030-17, 18, 19

Полоса пропускания 500 МГц
Потери 20 дБ
