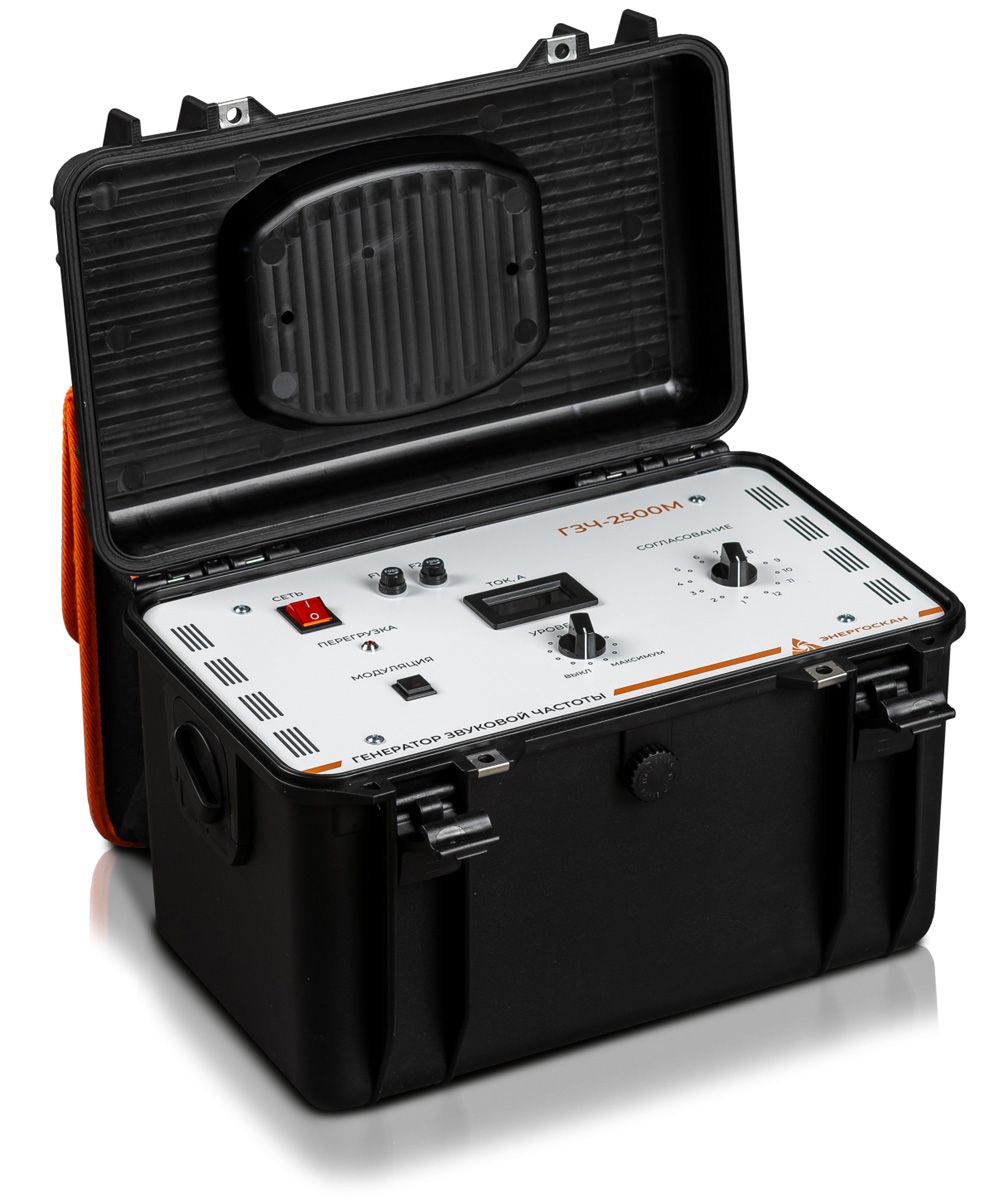

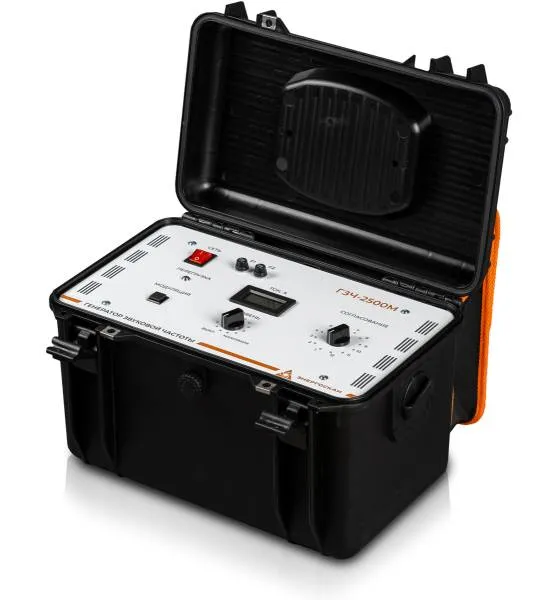

Генератор звуковой частоты Энергоскан ГЗЧ-2500М

Генератор звуковой частоты ГЗЧ-2500 предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.

Особенности и принцип работы генератора ГЗЧ-2500

Два режима генерации:

• режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
• режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5 - 3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода - с частотой 2048 Гц.

Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.

Реализована защита от перегрузки по току.

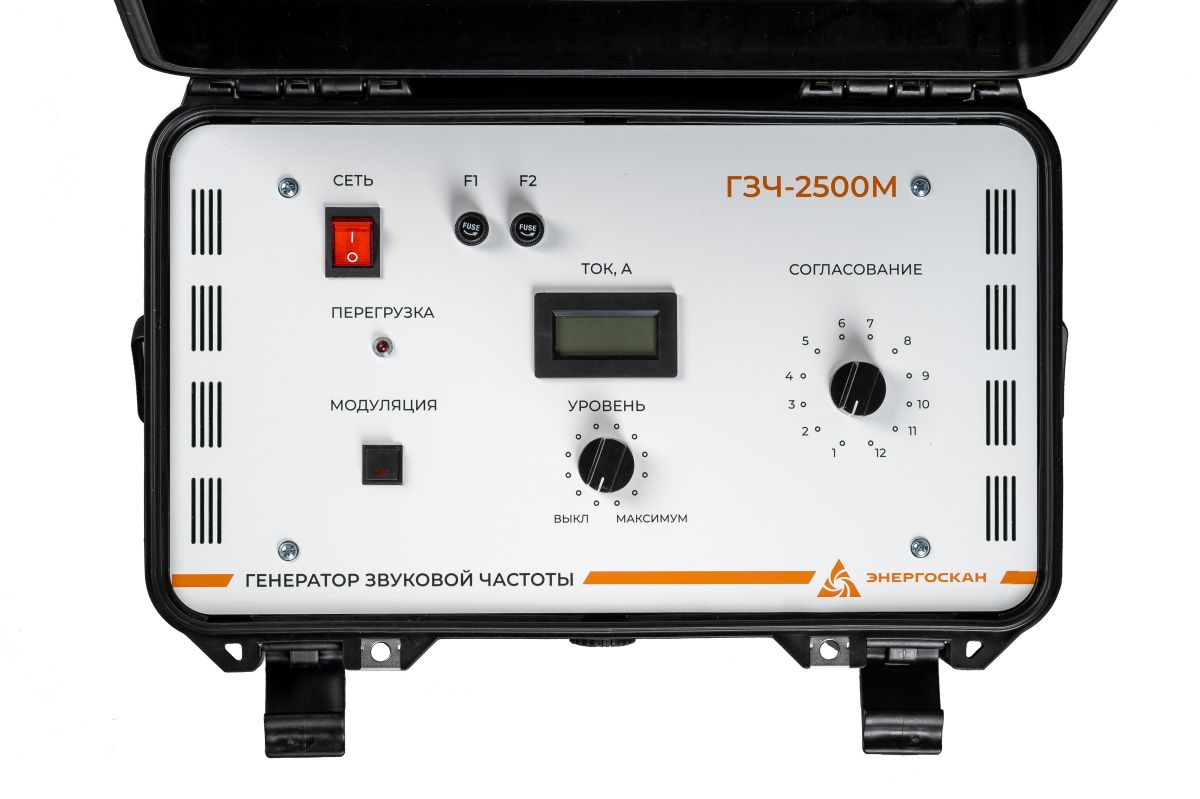

Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».

Комплект поставки:

• Генератор звуковой частоты ГЗЧ-2500М - 1шт.

• Провод для подключения испытуемого кабеля (длина 2 м) - 1шт.

• Руководство по эксплуатации - 1шт.

Характеристики
