ГВИ-36М - Портативный генератор высоковольтных импульсов

ГВИ-36М - Портативный генератор высоковольтных импульсов
ГВИ-36М - Портативный генератор высоковольтных импульсов
Артикул 049803
Компания TINVEST дилер Энергоскан
Наличие На складе
Цена
Включает НДС
630 000 руб.
Получить КП

Вы можете купить ГВИ-36М - Портативный генератор высоковольтных импульсов в интернет-каталоге TINVEST официального дилера Энергоскан по выгодной цене с доставкой по РФ.

ГВИ-36М предназначен для точного определения места повреждения (ОМП) кабеля акустическим методом и определения пробивного напряжения повреждения.

Также в комплекте с рефлектометром и присоединительными устройствами ГВИ-36М позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного заряда по току.

Высокое выходное напряжение (0 – 36 кВ) и большая мощность импульса (1000 / 2000 Дж) позволяют находить места повреждений с различными типами повреждений кабелей низкого, среднего и высокого напряжения с различным типом изоляции.

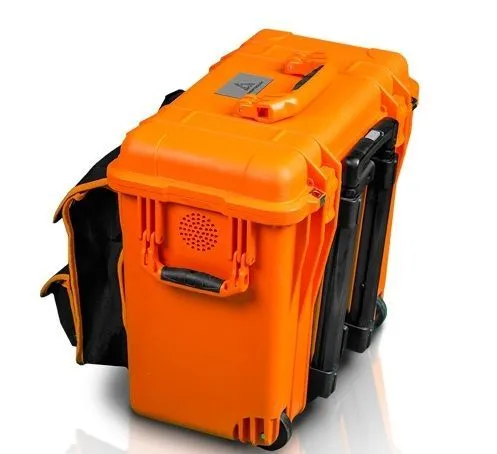

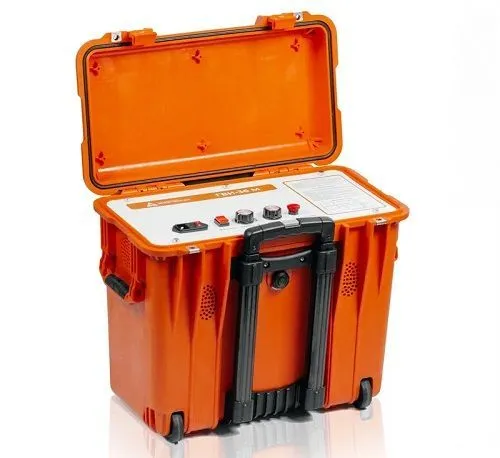

Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

Особенности

  • Портативное исполнение в ударопрочном кейсе;
  • Выходное напряжение до 36 кВ;
  • Мощность импульса до 2000 Дж;
  • Возможность реализации беспрожиговых методов;
  • Автоматический разряд накопленной энергии;
  • Высоковольтный изолированный кабель для подключения.

Режимы работы генератора

- выход постоянного (выпрямленного) напряжения,
- одиночный импульсный разряд,
- периодический импульсный разряд (периодичность 5 секунд).

Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.

Комплектация
Основная комплектация
  • Генератор ГВИ-36М в кейсе
  • Высоковольтный кабель в сумке
  • Кабель заземления
  • Кабель питания
  • Документация (паспорт, руководство по эксплуатации)
Технические характеристики
Выходное импульсное напряжение, кВ 0-32
Выходное постоянное напряжение, кВ 0-36
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин 30
Максимальная энергия импульса, Дж 1000 / 2000
Емкость конденсатора, мкФ 2 / 4
Диапазон рабочих температур -10... +40 0С
Относительная влажность 5-90 %
Напряжения питания частотой 50 Гц, В 220
Потребляемая мощность не более, кВт
Габаритные размеры, мм 400х460х300
Масса, кг 20
