Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15

Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15
Артикул 099448
Компания TINVEST дилер Энергоскан
Наличие На складе
Цена
Включает НДС
2 180 000 руб.
Получить КП

Вы можете купить Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ CST15 в интернет-каталоге TINVEST официального дилера Энергоскан по выгодной цене с доставкой по РФ.

Портативный комплект приборов CableScan mini + СST-15 предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) и индукционным методами. С помощью трассопоискового комплекта СST-15, входящего в состав CableScan Mini + , можно определить трассу и грубину пролегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов. Позволяет выбрать необходимый кабель из пучка.

С помощью данного комплекта можно производить ОМП силовых кабельных линий с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

Комплект приборов CableScan mini + компактен и весит не более 60 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.

Преимущества

1. Портативность – комплект может транспортировать один специалист.
2. Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе.
3. Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.
4. Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий.
5. Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.

Возможности комплекта Cablescan mini значительно расширяются за счёт включения в его состав трассопоискового комплекта CST-15:

  • Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
  • Испытание изоляции кабеля напряжением до 36 кВ.
  • Испытание оболочки кабеля напряжением до 10 кВ.
  • Предварительная локализация места повреждений следующими методами:
    - импульсной рефлектометрии (TDR),
    - импульсно-дуговым (ARC),
    - колебательного разряда по току (ICM) (опционально),
    - колебательного разряда по напряжению (DECAY) (опционально).
  • Точное определение места повреждения кабельной линии
    - акустическим методом,
    - акустико-электромагнитным,
    - индукционным,
    - потенциальным.
  • Определение трассы кабельной линии.
  • Определение глубины залегания кабельной линии.
  • Выбор кабеля из пучка.

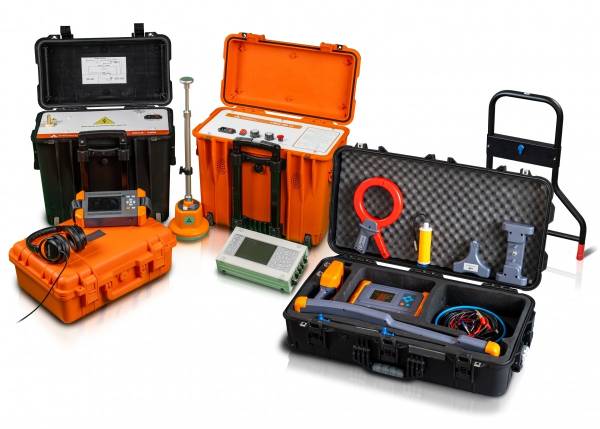

Основная комплектация

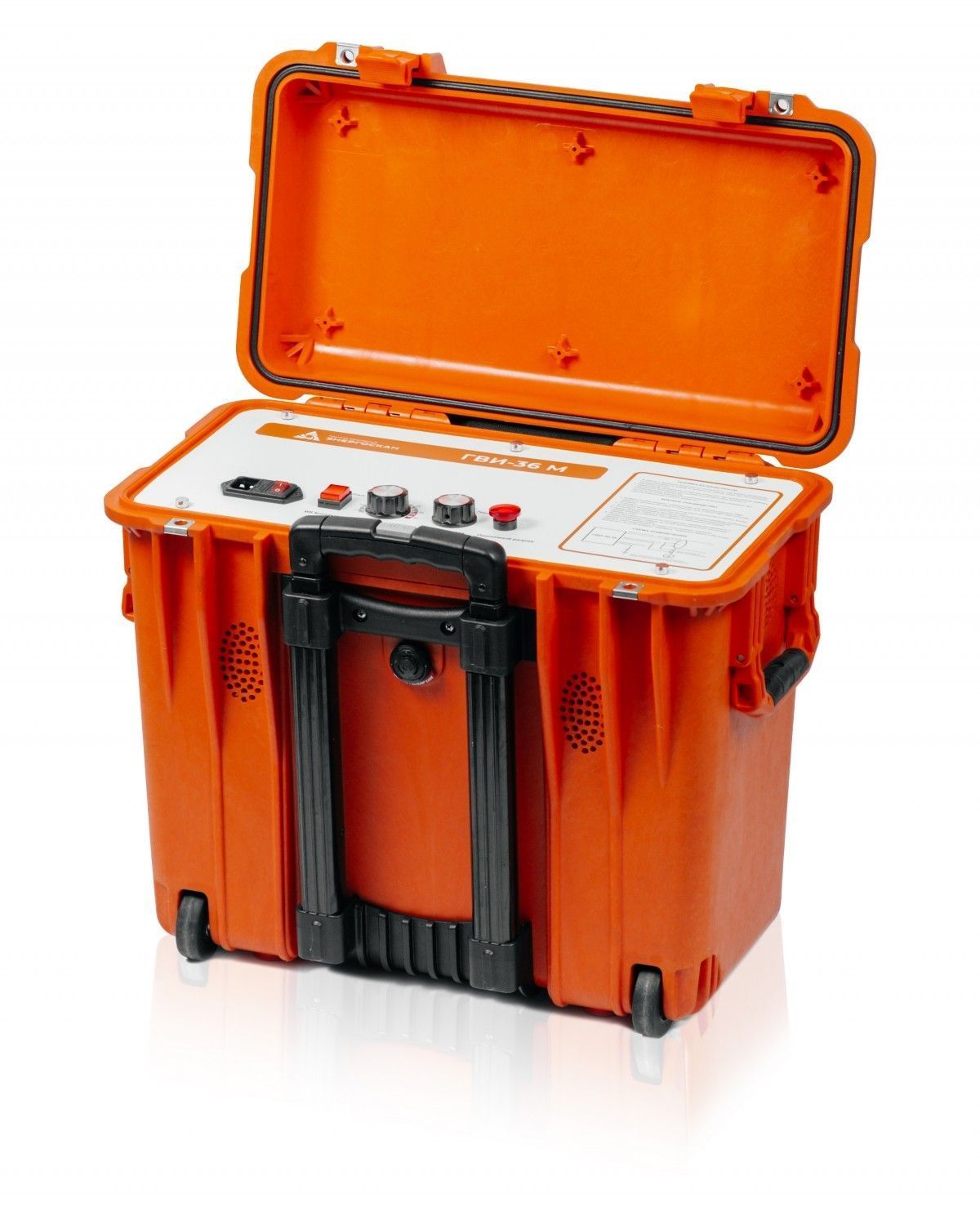

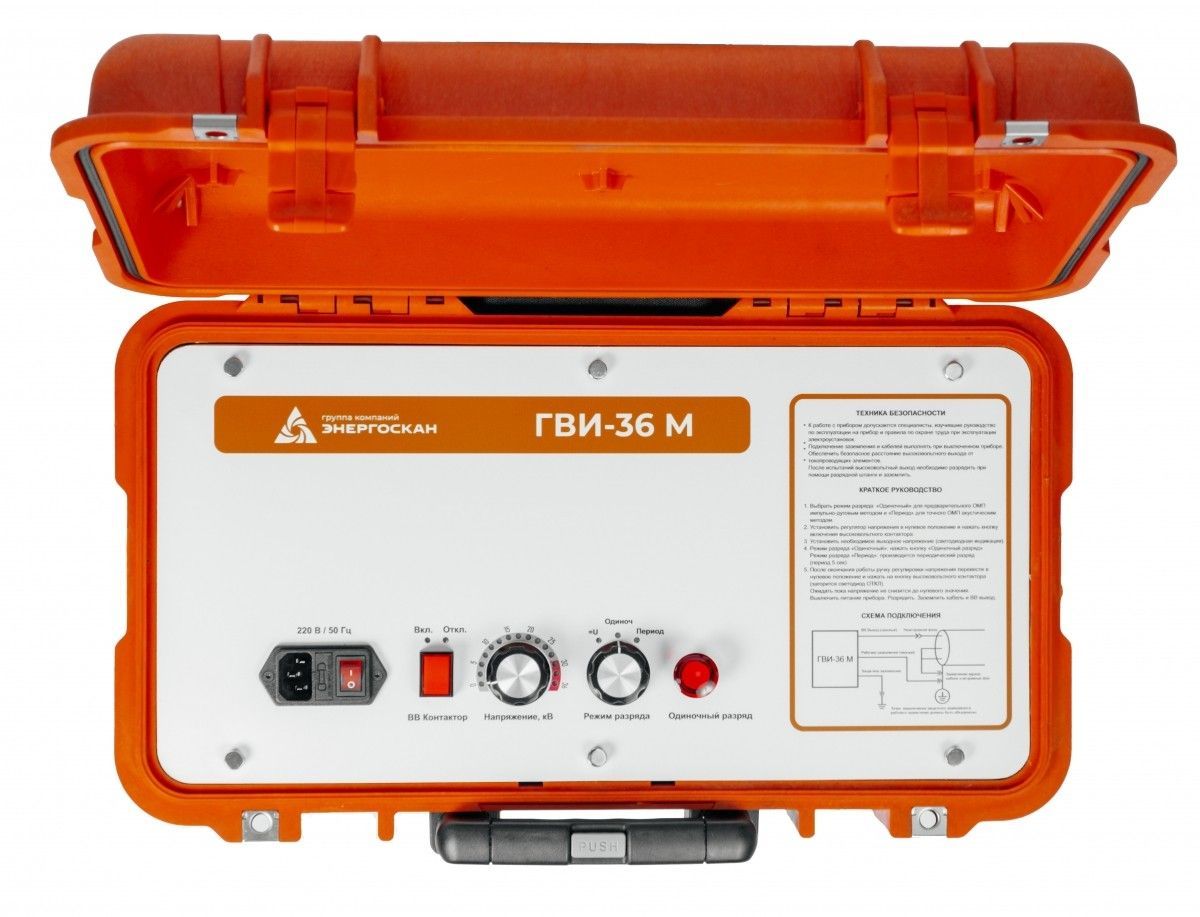

  • ГВИ-36М – портативный генератор высоковольтных импульсов

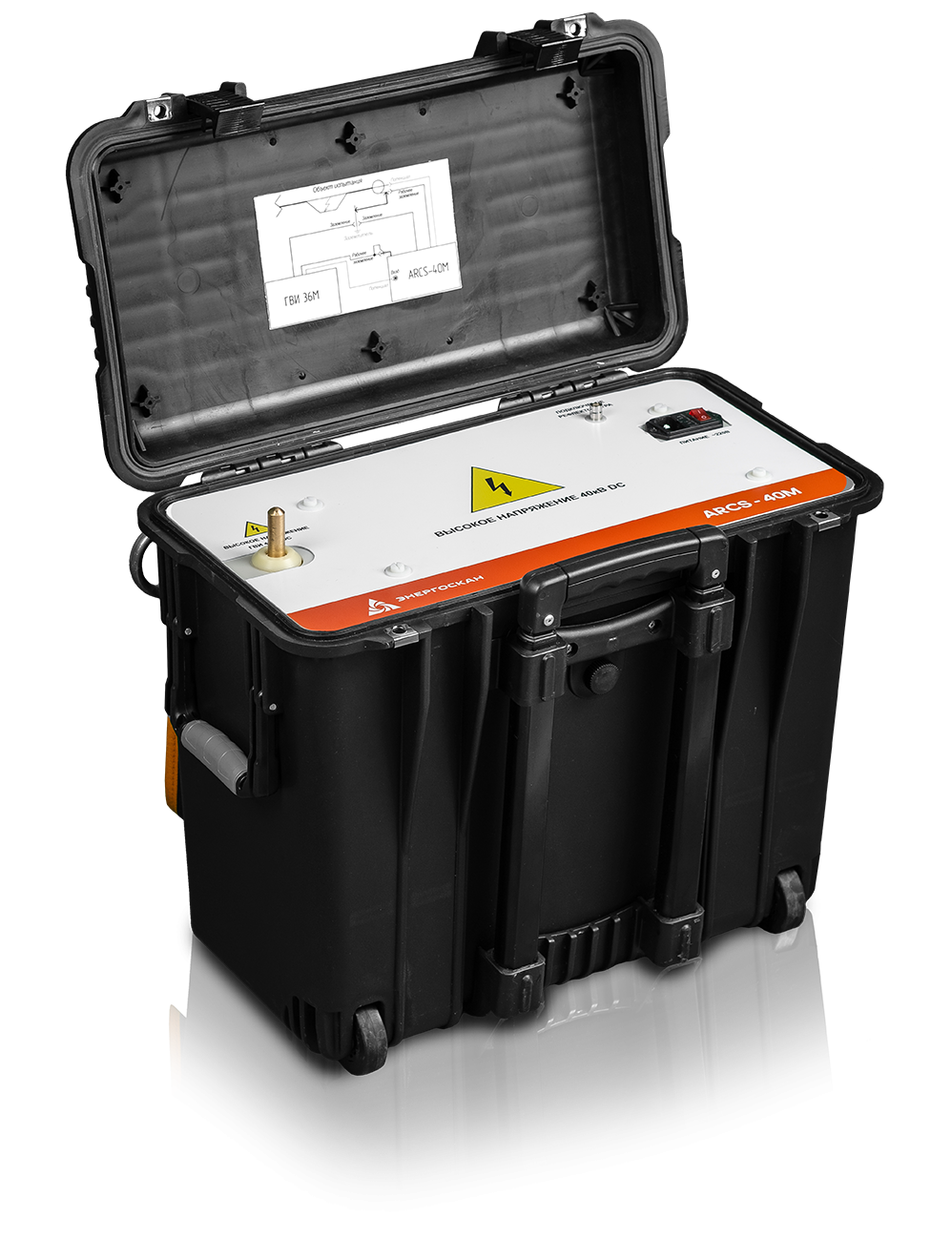

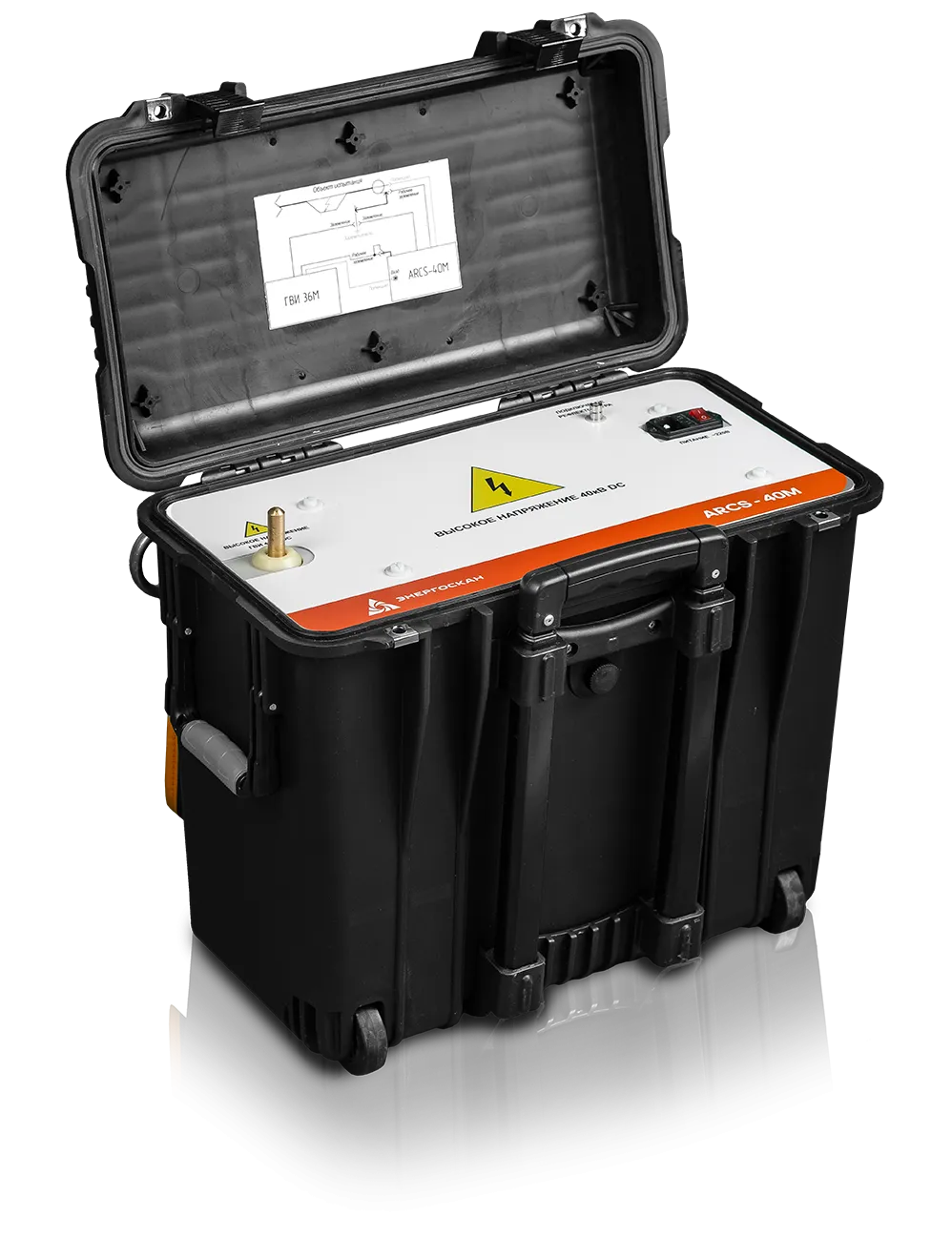

  • ИДД-40М – присоединительное устройство для импульсно-дугового метода

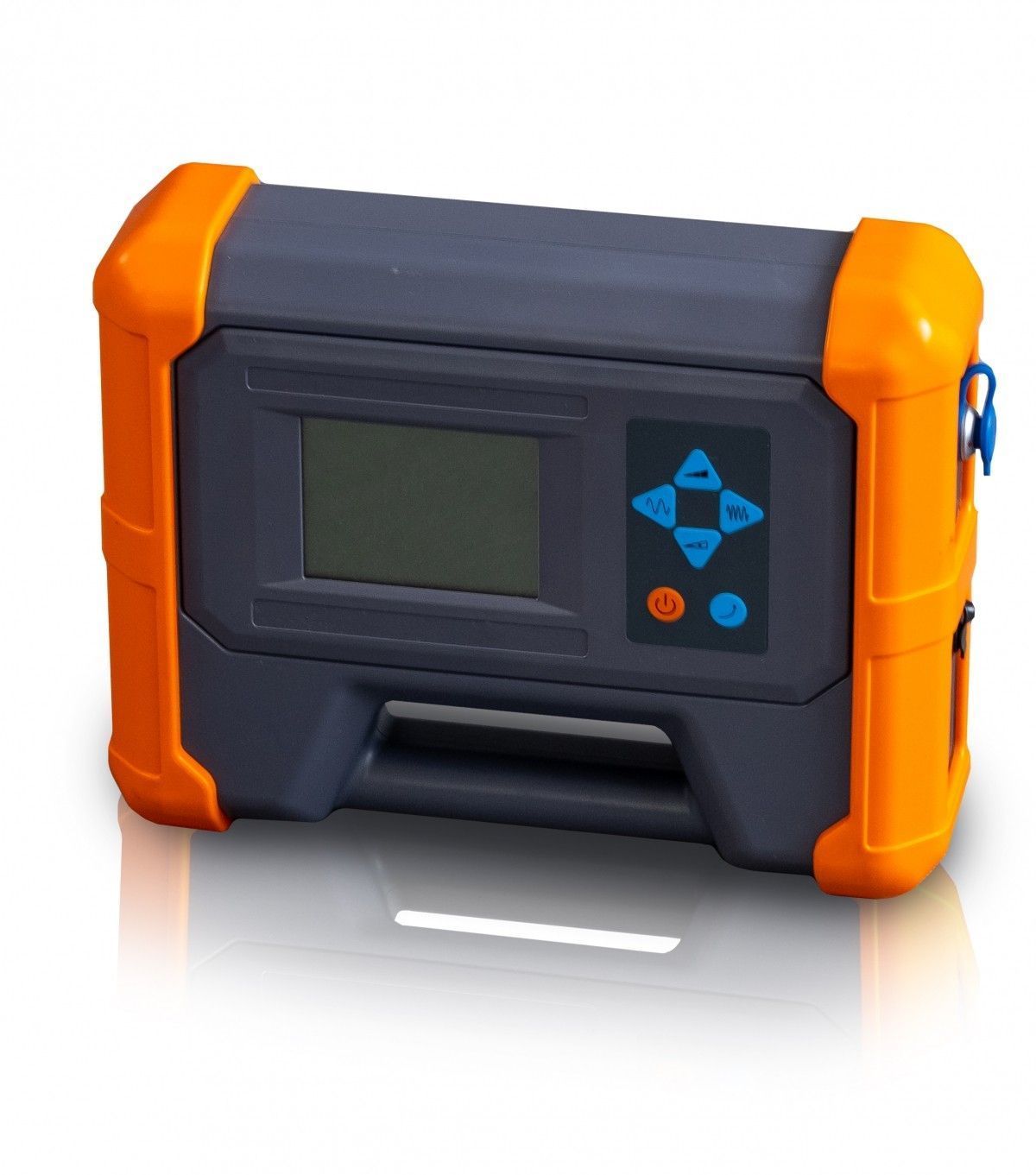

  • Рефлектометр

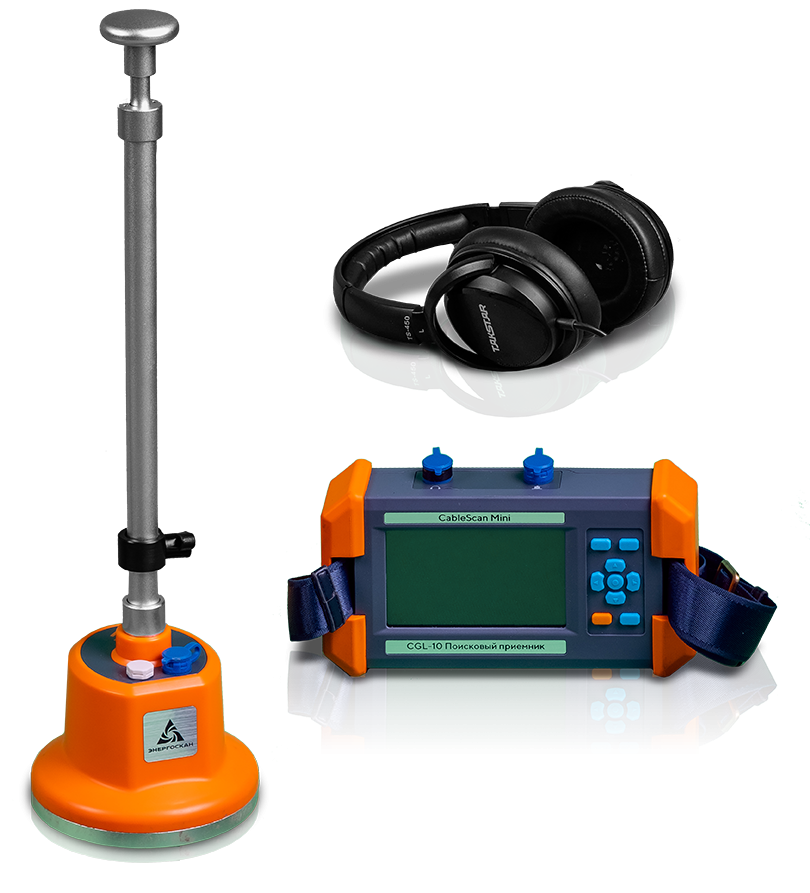

  • CSL-10 – поисковый комплект в кейсе

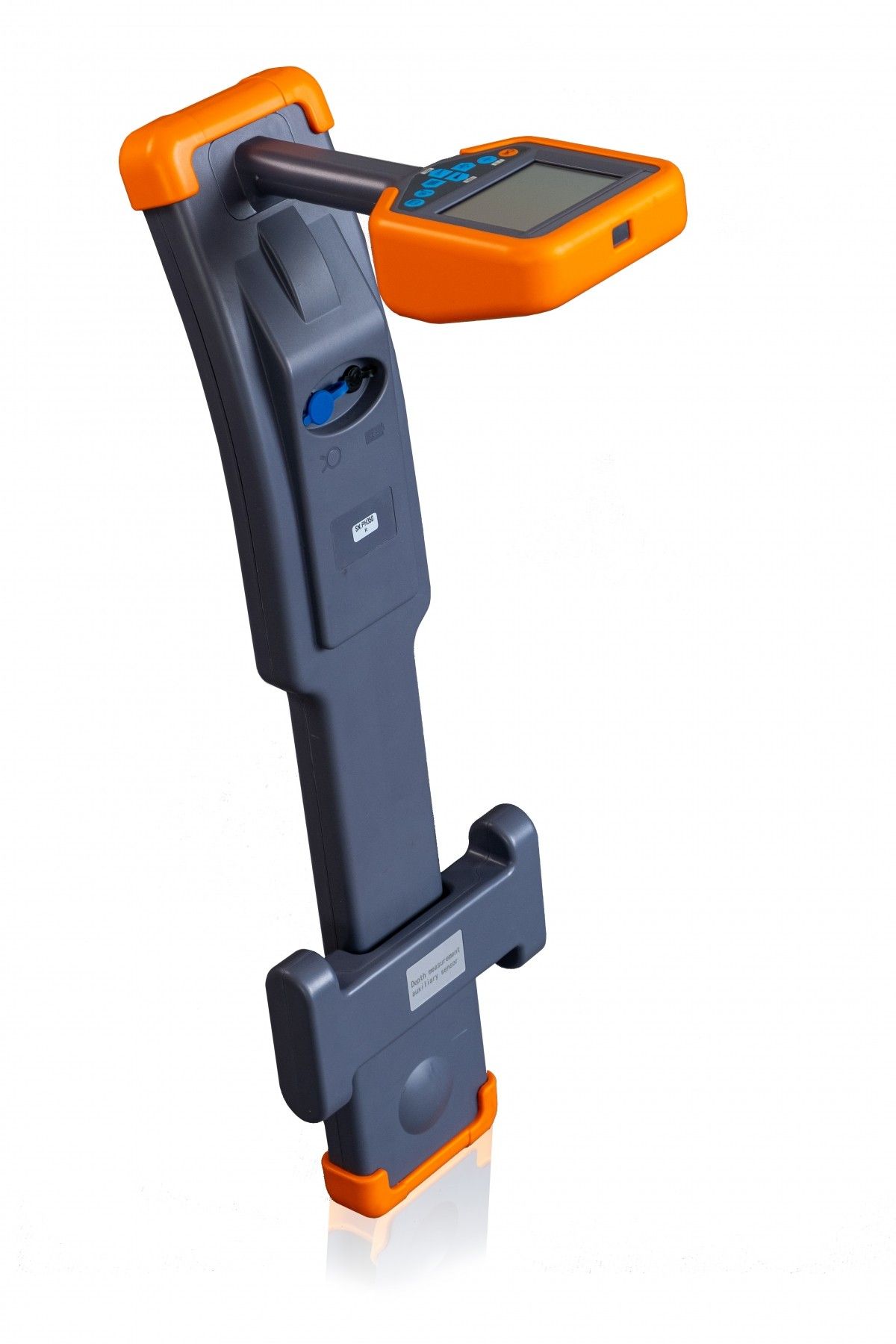

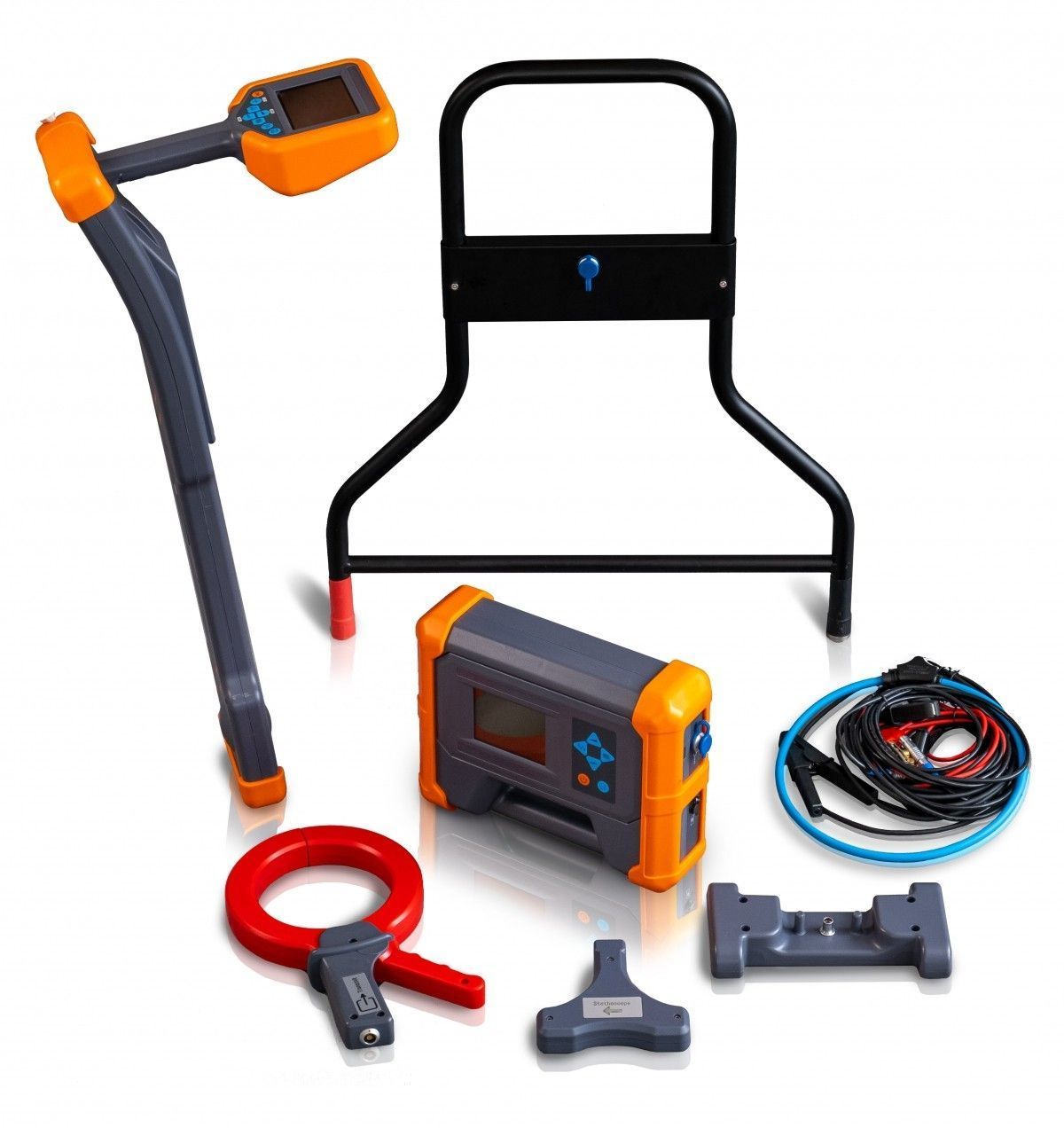

  • CST-15 – трассопоисковый комплект в кейсе
  • Комплект кабелей
  • Комплект документации
Характеристики
Параметр Значение
Генератор высоковольтных импульсов ГВИ-36М
Выходное импульсное напряжение, кВ 0-32
Выходное постоянное напряжение, кВ 0-36
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин 30
Максимальная энергия импульса, Дж 1000/2000
Масса, кг 25
Напряжение питания частотой 50 Гц, В 220±22
Присоединительное устройство ИДД-40M
Максимальная амплитуда входных импульсов, кВ ≤40
Напряжение питания частотой 50 Гц, В 220±22
Масса, кг 18
 Присоединительное устройство ДТ-50М
 Импульсный входной ток, кА  ≤ 5
 Выходное напряжение к измерительному прибору, В  50
 Присоединительное устройство ДН-80М
 Входное (выпрямленное) напряжение от источника, кВ  70
 Выходное напряжение к измерительному прибору, В  50
 Рефлектометр
 Диапазон измеряемых расстояний, м   200/51200
 Коэффициент укорочения установка или измерение в пределах  1,00-7,00

Зондирующие сигналы режима импульсной рефлектометрии:

-амплитуда, В

-длительность


6,5 (повышенная не менее 22 В)

От 20 нс до 25 мкс
 Диапазон усиления, Дб  От -12 до 60
 Память, количество рефлектограмм, шт  500
 Поисковый комплект CSL-10
 Полный диапазон акустического канала, Гц  80-1500
 Усиление, дБ  80
 Погрешность ОМП, м  0,1
 Время работы от АКБ, ч  9
 Температура эксплуатации, °С от -10 до +40
 Приемник CST-L
 Активный диапазон частот                             640Гц, 1280Гц, 8кГц, 33кГц, 82кГц,197кГц
 Пассивные частоты силовые - 50/60 Гц, катодная защита –100/120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио)
 Усиление измеряемого сигнала, Дб до 99
 Экран цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм
 Условия исполльзования от -25оС до +60оС
 Питание Li-ion 7, 4 В, 3 Aч
 Зарядное напряжение DC 8,4 В, 2А
 Напряжение питания AC 100-240 DС, 50/60 Гц
 Класс защиты  IP 65
 Габаритные размеры, мм 680 х 120 х 277
 Масса, кг 2
 Генератор CST-G
 Выходная частота 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц
 Мощность 15 Вт, 10 ступеней регулировки
 Экран LCD 320x240, отображение выбранной частоты и уровня выходного сигнала на экране
 Диапазон рабочих температур от -25оС до +60оС
 Согласование сопротивления автоматическое
 Защита перегрузки по току и напряжению автоматическая
 Питание Li-ion 7, 4 В, 6 Aч
 Зарядное напряжение DC 8,4 В, 2А
 Напряжение питания AC 100-240 DС, 50/60 Гц
 Вес, кг 2,3
 Габаритные размеры, мм 280 х 220 х 90
 Класс защиты IP 65
