Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ ПКИ-2500М

Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ ПКИ-2500М
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ ПКИ-2500М
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ ПКИ-2500М
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ ПКИ-2500М
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ ПКИ-2500М
Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ ПКИ-2500М
Артикул 099445
Компания TINVEST дилер Энергоскан
Наличие На складе
Цена
Включает НДС
1 890 000 руб.
Получить КП

Вы можете купить Комплект для определения мест повреждений и трассировки кабеля CableScan mini+ ПКИ-2500М в интернет-каталоге TINVEST официального дилера Энергоскан по выгодной цене с доставкой по РФ.

Портативный комплект приборов CableScan mini + ПКИ-2500М предназначен как для предварительного определения места повреждения (ОМП) кабелей беспрожиговыми методами (TDR, ARC, ICM, Decay), так и точного ОМП акустическим (акустико-электромагнитным) и индукционным методами. С помощью поискового индукционного комплекта ПКИ-2500М, входящего в состав CableScan mini + , можно определить трассы и грубину залегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов. Выбрать необходимый кабель из пучка.

Комплект позволяет производить ОМП силовых кабелей с различным типом изоляции (бумажно-масляная, сшитый полиэтилен, пластмассовая изоляция и другие) и различным типом повреждений (низкоомные и высокоомные повреждения, обрывы, короткие замыкания, заплывающие пробои и другое).

Комплект приборов CableScan mini + компактен и весит не более 60 кг. Для его транспортировки не требуется специальный транспорт, он помещается даже в багажник легкового автомобиля.

Преимущества

1. Портативность – комплект может транспортировать один специалист.
2. Компактность - весь комплект можно перевезти в легковом автомобиле, снегоболотоходе, или снегоходе.
3. Работа в труднодоступных местах – комплект можно использовать там, где не проедет передвижная лаборатория: тоннели, удаленные месторождения, РУ в больших зданиях и т.д.
4. Эффективность – в комплекте реализованы все современные методы предварительного и точного определения мест повреждений кабельных линий.
5. Универсальность - каждый прибор комплекта является самостоятельным устройством и может использоваться отдельно.

Возможности

  • Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
  • Испытание изоляции кабеля напряжением до 36 кВ.
  • Испытание оболочки кабеля напряжением до 10 кВ.
  • Предварительная локализация места повреждений следующими методами:
    - импульсной рефлектометрии (TDR),
    - импульсно-дуговым (ARC),
    - колебательного разряда по току (ICM) (опционально),
    - колебательного разряда по напряжению (DECAY) (опционально).
  • Точное определение места повреждения кабельной линии
    - акустическим методом,
    - акустико-электромагнитным,
    - индукционным,
    - потенциальным.
  • Определение трассы кабельной линии.
  • Определение глубины залегания кабельной линии.
  • Выбор кабеля из пучка.

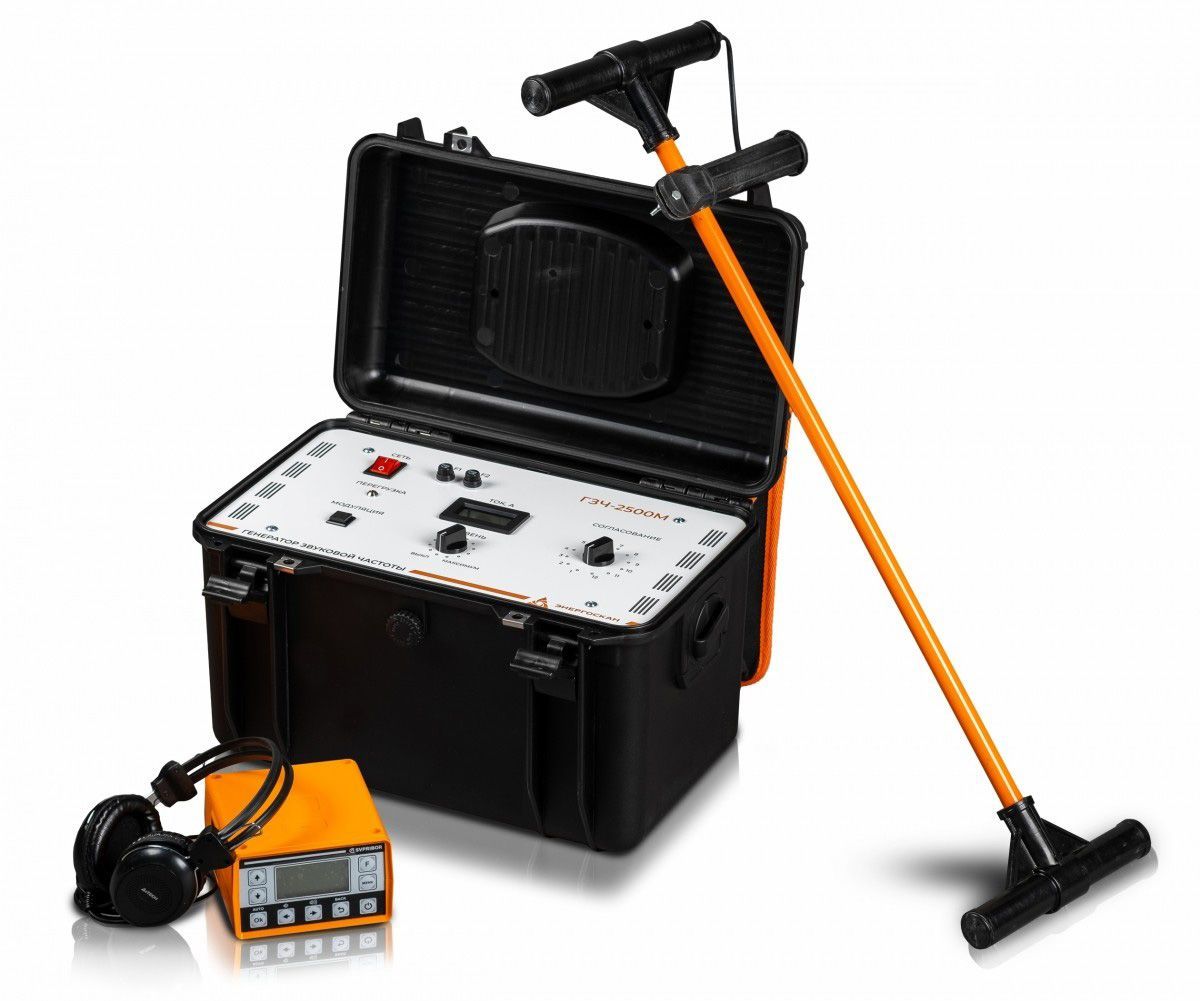

Дополнительно в комплект Cablescan mini входит поисковый комплект индукционный ПКИ-2500М со следующими характеристиками:

  • Высокая мощность до 2500ВА (макс.ток 50А, макс.напряжение до 300В),
  • Режим непрерывной генерации на стабилизированной частоте 1024 Гц и режим частотной модуляции 1024 Гц / 2048 Гц
  • Широкий диапазон согласования нагрузки позволяет увеличить потенциал поиска различных по сопротивлению повреждений
  • Защита от перегрузки с индикацией выходного тока
  • Непрерывное автоматическое измерение глубины залегания и тока
  • Портативное исполнение генератора в ударопрочном кейсе, а вес всего комплекта не более 14 кг.

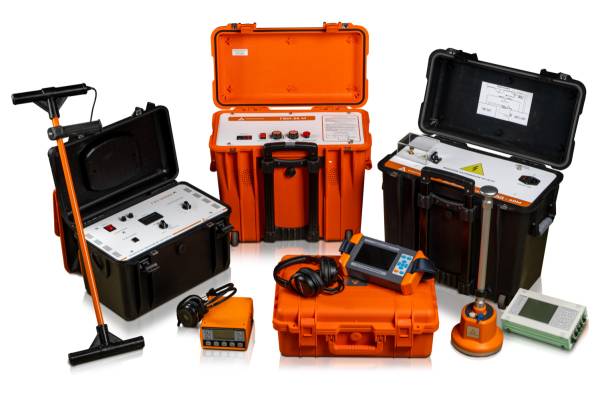

Основная комплектация

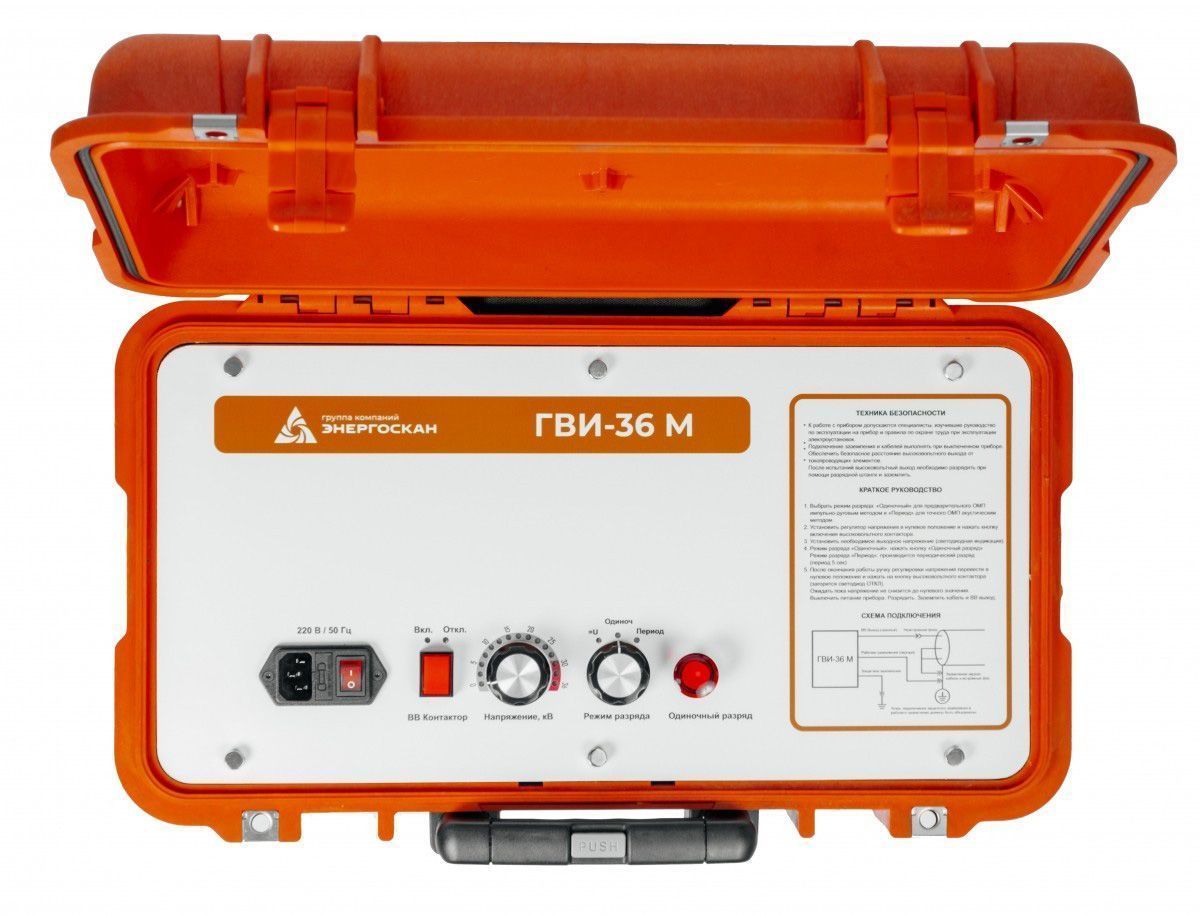

  • ГВИ-36М - портативный генератор высоковольтных импульсов
  • ИДД-40М - присоединительное устройство для импульсно-дугового метода
  • Рефлектометр
  • CSL-10 - поисковый комплект в кейсе

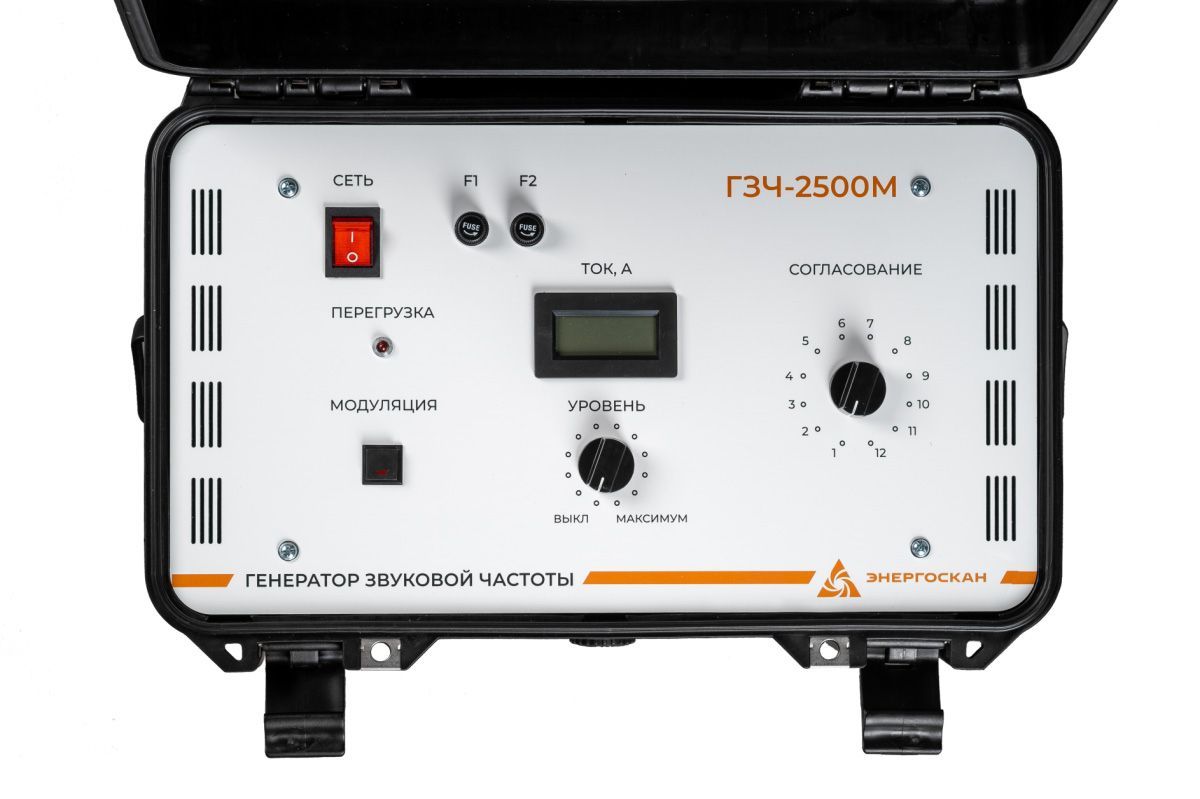

  • Генератор ГЗЧ-2500М в кейсе, с сумкой для кабелей

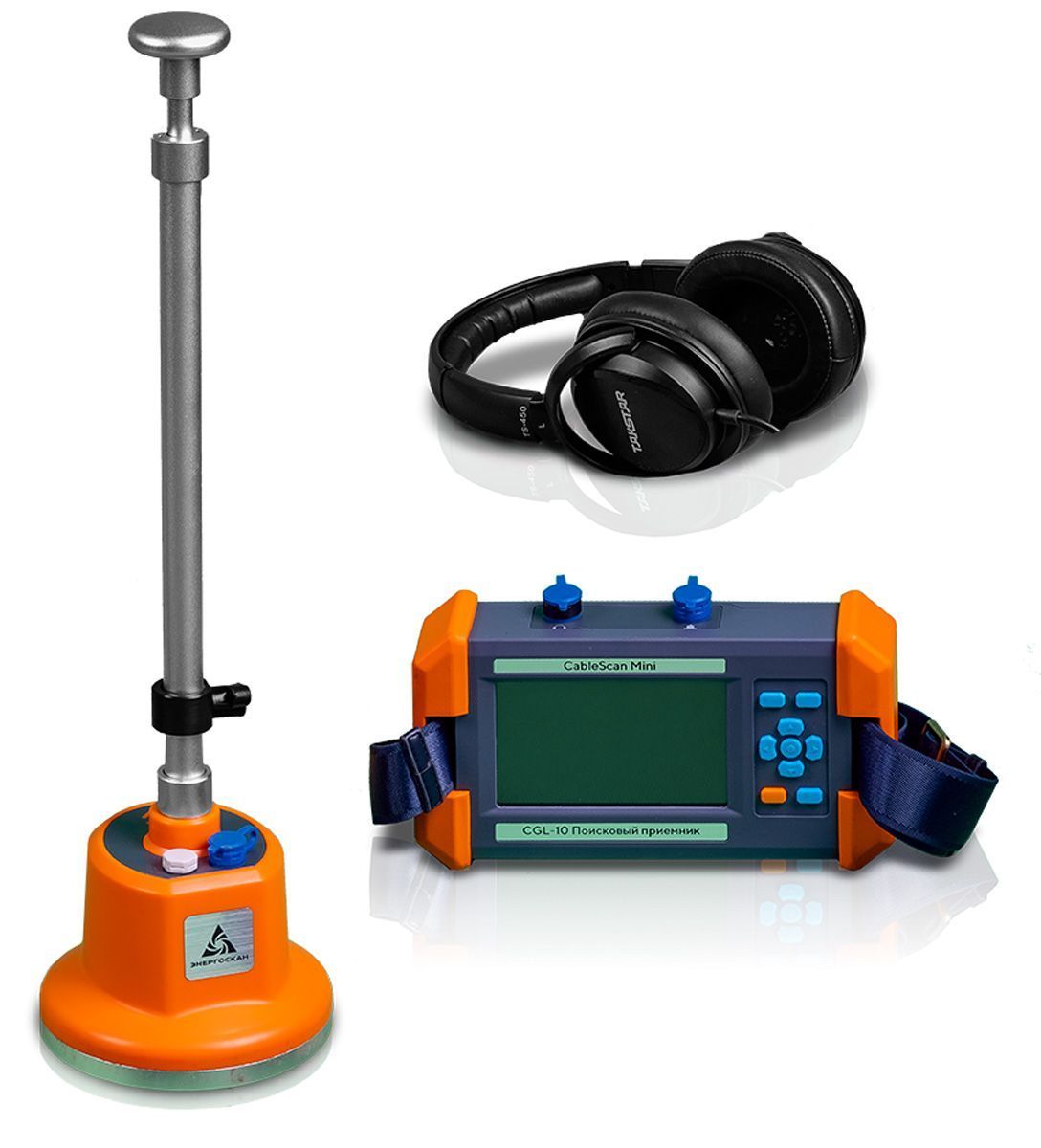

  • Приемник с сумкой
  • Приемная антенна в чехле
  • Контактный штырь в чехле, с проводом для подключения
  • Комплект кабелей
  • Комплект документации

Дополнительная комплектация

  • ДН-80М-присоединительное устройство по напряжению
  • ДТ-50М-присоединительное устройство по току

Характеристики
Параметр Значение
Генератор высоковольтных импульсов ГВИ-36М
Выходное импульсное напряжение, кВ 0-32
Выходное постоянное напряжение, кВ 0-36
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин 30
Максимальная энергия импульса, Дж 1000/2000
Масса, кг 25
Напряжение питания частотой 50 Гц, В 220±22

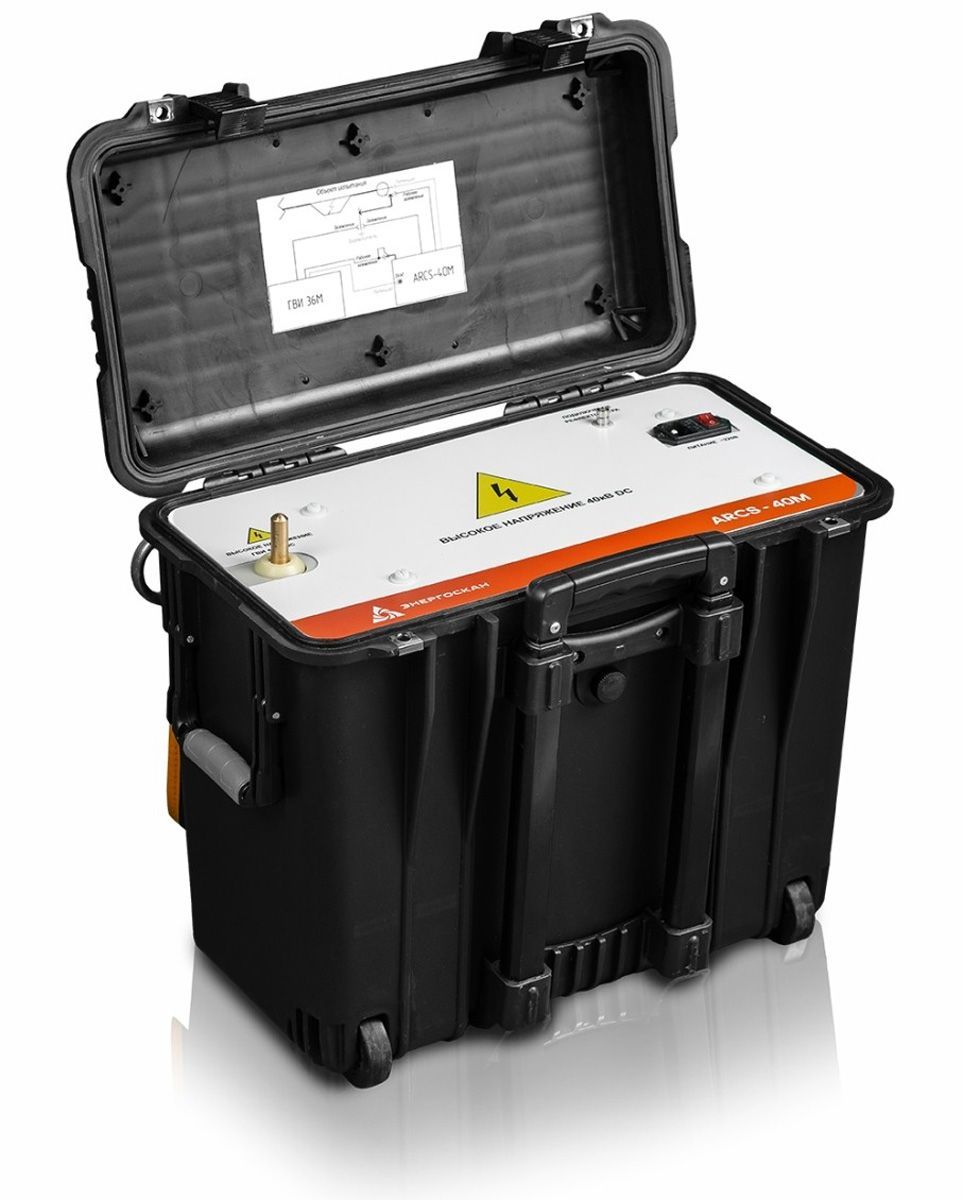

Присоединительное устройство ИДД-40M
Максимальная амплитуда входных импульсов, кВ ≤40
Напряжение питания частотой 50 Гц, В 220±22
Масса, кг 18
 Присоединительное устройство ДТ-50М
 Импульсный входной ток, кА  ≤ 5
 Выходное напряжение к измерительному прибору, В  50
 Присоединительное устройство ДН-80М
 Входное (выпрямленное) напряжение от источника, кВ  70
 Выходное напряжение к измерительному прибору, В  50
 Рефлектометр
 Диапазон измеряемых расстояний, м   200/51200
 Коэффициент укорочения установка или измерение в пределах  1,00-7,00

Зондирующие сигналы режима импульсной рефлектометрии:

-амплитуда, В

-длительность


6,5 (повышенная не менее 22 В)

От 20 нс до 25 мкс
 Диапазон усиления, Дб  От -12 до 60
 Память, количество рефлектограмм, шт  500
 Поисковый комплект CSL-10
 Полный диапазон акустического канала, Гц  80-1500
 Усиление, дБ  80
 Погрешность ОМП, м  0,1
 Время работы от АКБ, ч  9
 Температура эксплуатации, °С от -10 до +40
 Генератор звуковой частоты
 Выходная мощность в согласованном режиме, Вт                             не менее 2500
 Максимальное выходное напряжение холостого хода, В 300
 Максимальный выходной ток, А 50
 Частота генерации, Гц 1024/2048
 Частота модуляции, Гц 1,5-3
 Количество ступеней согласования с нагрузкой, шт. 12
 Диапазон сопротивления нагрузки, Ом 0,5...150
 Согласование с сопротивлением нагрузки Ручное
 Напряжение питающей сети однофазного переменного тока, В 220 ± 22
 Экран Индикатор выходного тока
 Защита - защита от превышения нагрузки
- защита от перегрева
- гальваническая разводка сигнальной цепи
 Класс защиты  IP 54 (с закрытой крышкой)
 Частота питающей сети, Гц  50 ± 2
 Потребляемая мощность, Вт  не более 3000
 Габаритные размеры, мм 430х340х275
 Масса, кг не более 12
 Приемник
 Активные частоты, Гц  1024, 2048, 6562,5, 26 250
 Частоты, задаваемые пользователем, Гц 200-35 000
 Максимально определяемая глубина залегания трассы, м 6
 Точность определения глубины, см 1 ±5%+10
 Точность отыскания, см 10
 Время непрерывной работы без подогрева, ч не менее 20
 Потребляемая мощность, без подогрева, Вт не более 1,2
 Электропитание: встроенные аккумуляторы LiFePo 4 шт. тип «18650»
 Время зарядки аккумуляторов, ч не более 4
 Габаритные размеры прибора (без сумки), мм 135х80х150
 Масса прибора (включая аккумуляторную батарею), кг 0,65
 Габаритные размеры антенны, мм 780х230х40
 Масса антенны, кг 0,65
