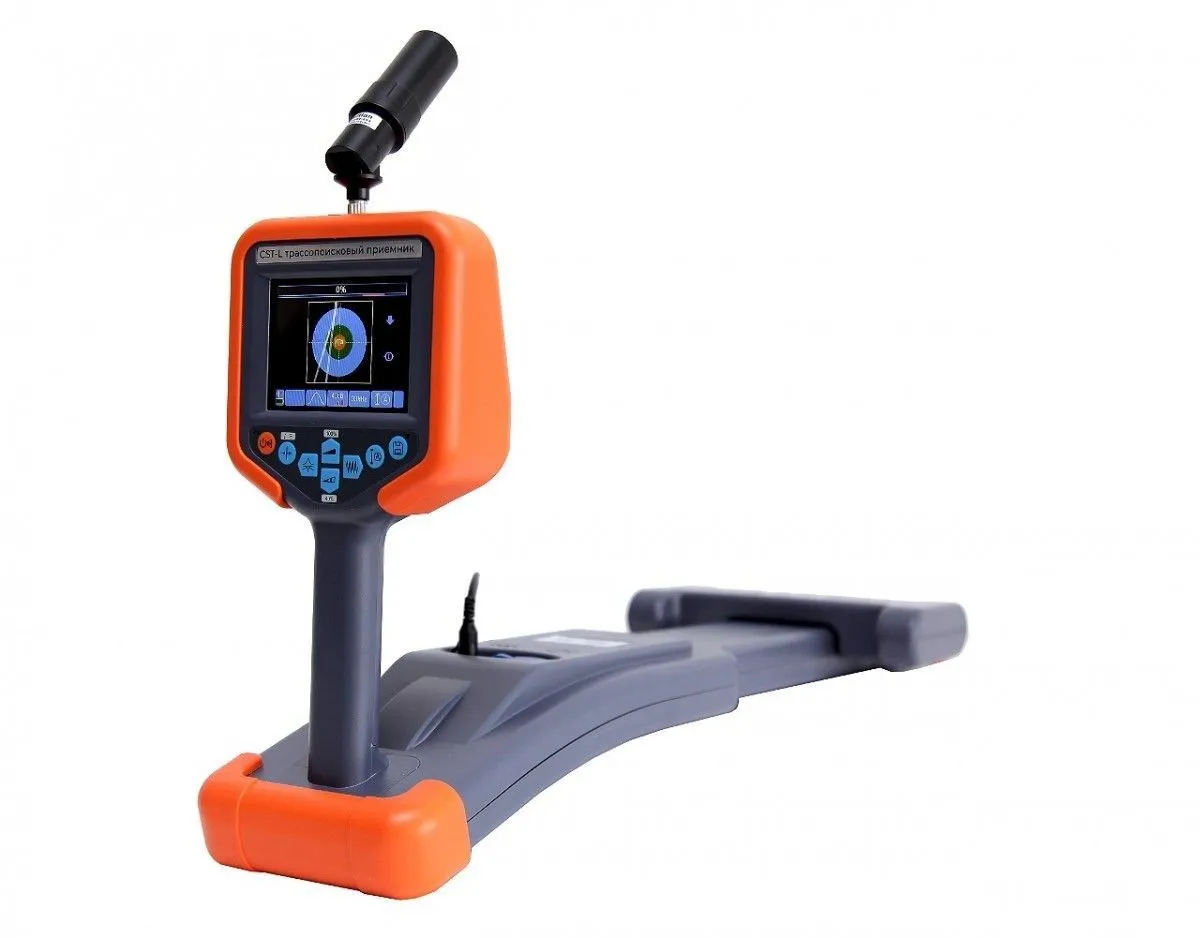

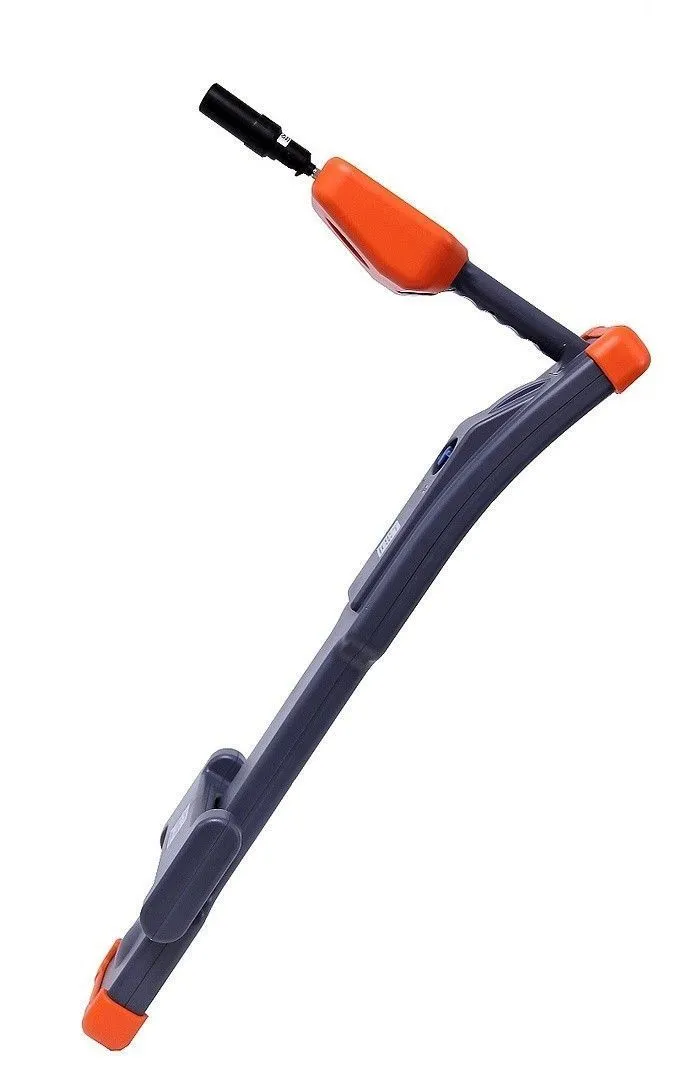

Трассопоисковый комплект Энергоскан CST-15 c GPS-модулем

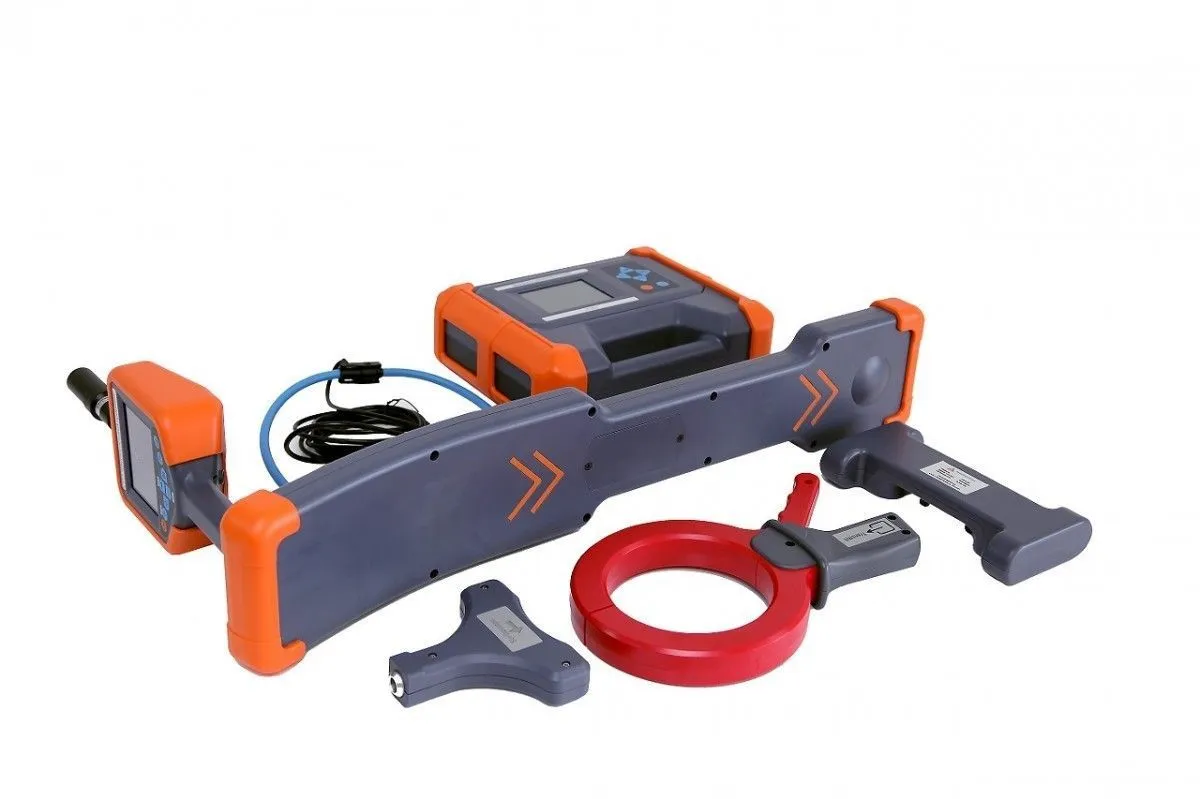

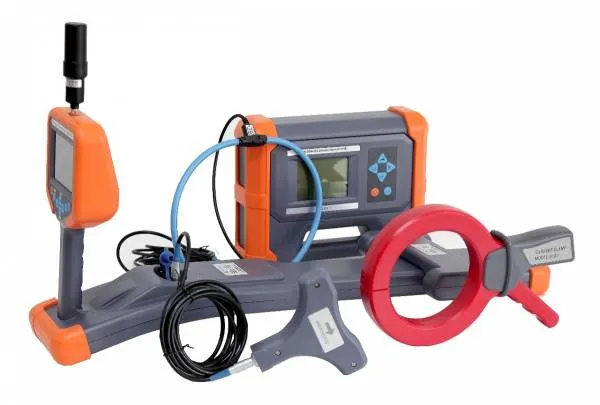

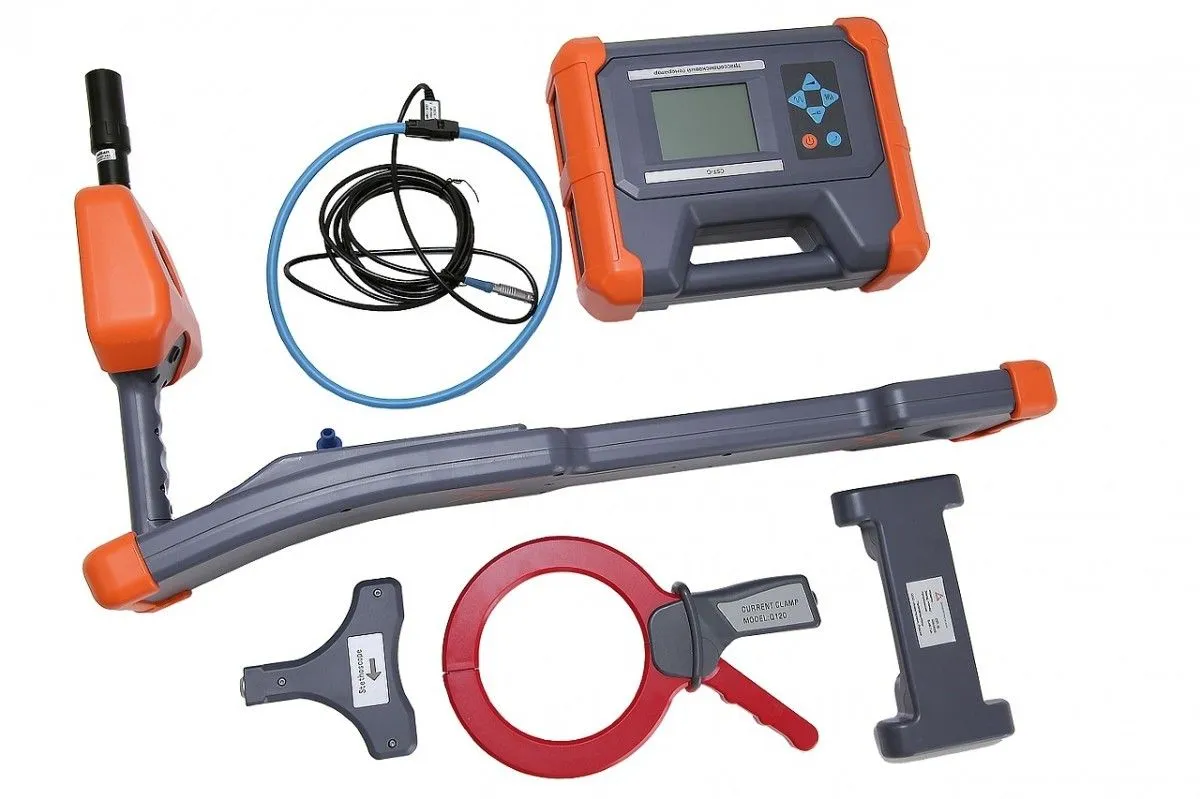

Комплект включает в себя локатор СST-L с GPS-модулем, генератор СST-G, клещи для подачи сигнала в кабель под напряжением и гибкий датчик для выбора кабеля из пучка. Дополнительно к комплекту может поставляться ряд опций, которые расширяют его функционал.

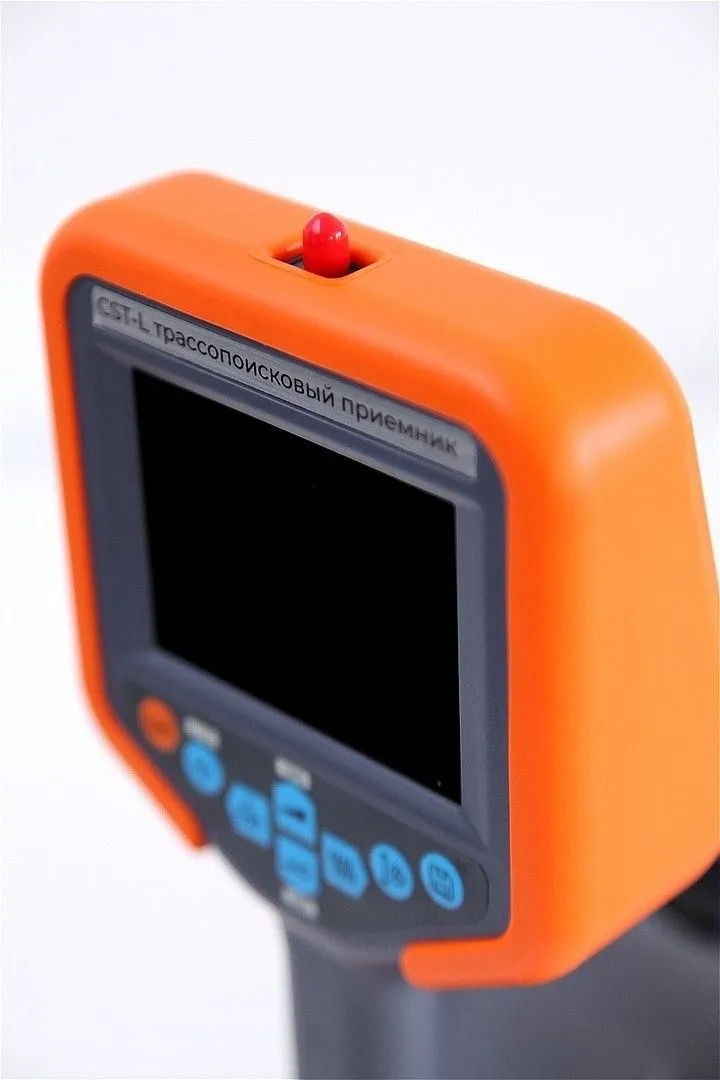

Особенности трассопоискового приемника CST-L

• Помехоустойчивость благодаря высокочувствительной 2 Гц ультра-узкой полосе пропускания.
• Возможность отображения трассируемых кабелей на разметке компаса экрана приемника.
• Измерение угла в градусах между приемником и трассируемым кабелем.
• Измерение тока трассируемых кабелей в мА.
• Отображение уровня сигнала в процентах на экране приемника.
• Несколько режимов обнаружения: метод максимума (широкий пик), метод максимума (узкий пик), метод минимума.
• Встроенная функция автоматического определения глубины залегания кабеля.
• Возможность измерения глубины с учетом искажения электромагнитного поля (опция).
• Возможность усреднения при измерении силы тока и глубины (600 измерений в минуту).
• Измерение глубины с применением косвенных методов (широкого пика 80% и узкого пика 70%, с использованием меток компаса, метода 45о).
• Возможность выбора кабеля из пучка (опция).
• Возможность выбора кабеля из пучка в труднодоступных местах (опция).
• Возможность применения потенциального метода (опция).
• Совмещенный режим отображения (до трех кабелей в реальном времени на экране компаса приемника с позиционированием, измерением частоты и глубины для каждого).
• Функция трассировки с определением и записью координат кабеля во внутреннюю память с отслеживанием маршрута и определением расстояния (опция).
• Спектральный режим отображения.
• Встроенный динамик.
• Автоматическое выключение при бездействии.

Функциональные возможности трассопоискового приемника CST-L

• Обнаружение подземных коммуникаций: кабельных линий, в том числе находящихся под напряжением, металлических и неметаллических труб, металлической арматуры.
• Выбор кабеля из пучка.
• Обнаружение места повреждения (изоляции кабеля, внешней оболочки кабеля и защитного покрытия трубопроводов).

Функциональные возможности и особености генератора CST-G

• Различные способы подключения: – контактное подключение (прямое), – бесконтактное подключение с помощью встроенного индуктора, – бесконтактное подключение с помощью разъемных индукционных клещей (опция).
• Выходное напряжение до 1 кВ с частотой 1 Гц с помощью усилителя (опция).
• Определение подключенных элементов (опциональных аксессуаров) к генератору с автоматическим отображением символов опций на экране.
• Отображение выходного тока и напряжения на экране генератора.
• Отображение уровня используемой выходной мощности.
• Прорезиненные противоударные края.
• Встроенная ручка для переноски.
• Функциональные кнопки на лицевой панели для регулирования мощности и выбора частоты.

Комплект поставки:

• приемник CST-L

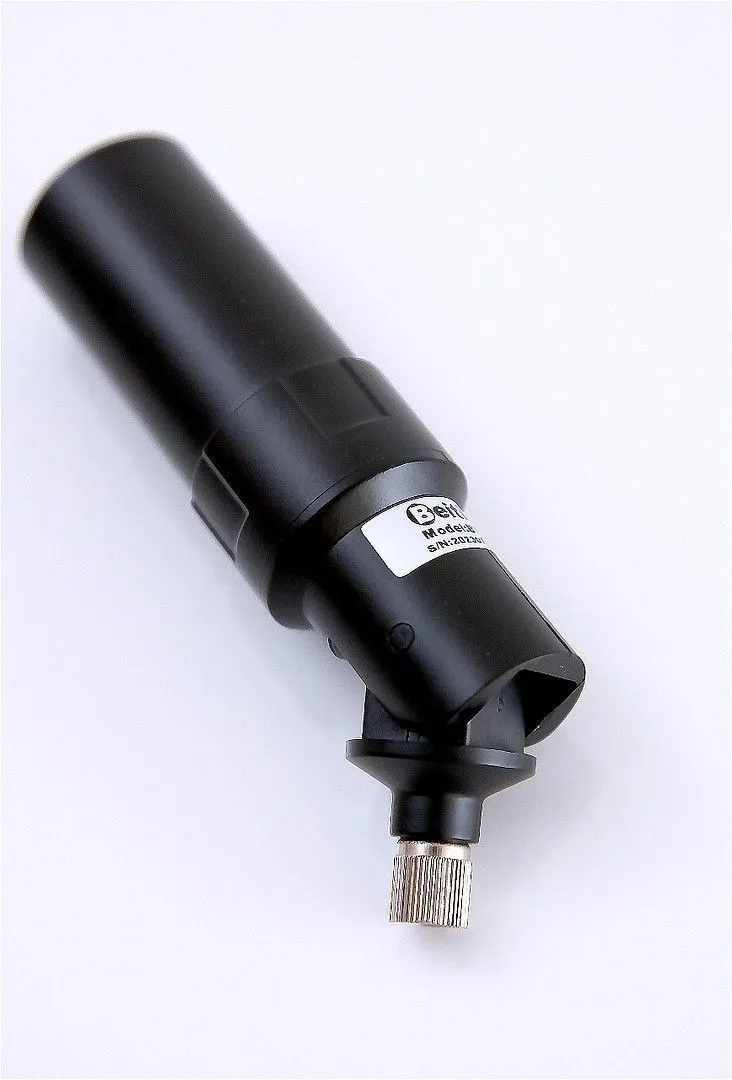

• GPS-модуль
• генератор CST-G
• заземляющие стержни
• удлинитель кабеля заземления
• зарядное устройство
• защитный кейс
• сумка для транспортировки

Дополнительная комплектация

Характеристики
