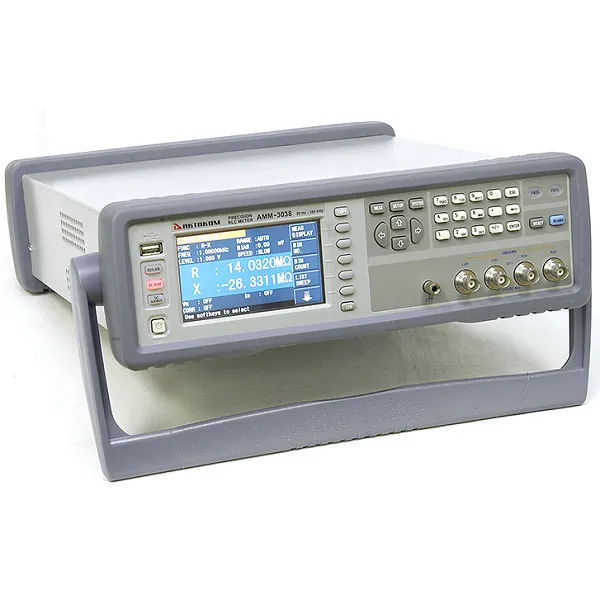

Анализатор компонентов Актаком АММ-3038
Артикул | 029263 |
Компания TINVEST дилер | АКТАКОМ |
Наличие | На складе |
Цена
Включает НДС |
370 152 руб.
|
Вы можете купить Анализатор компонентов Актаком АММ-3038 в интернет-каталоге TINVEST официального дилера АКТАКОМ по выгодной цене с доставкой по РФ.
Актаком АММ-3038 - измеритель RLC с высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте.
Анализатор компонентов АММ-3038 имеет встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее.
Комплект поставки
- Анализатор компонентов
- Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
- Адаптер для проверки трансформаторов АКТАКОМ АСА-3038
- Кабель с разъёмом BNC – зажимом типа «крокодил» для подключения к адаптеру АКТАКОМ ACA-3038
- Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
- Калибровочная пластина
- Сетевой кабель
- Предохранитель Т2АL 250 В - 2 шт.
- Эксплуатационный документ
Технические характеристики
Характеристика |
Значение | |
---|---|---|
Измеряемые (тестируемые) параметры |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
|
Базовая точность измерения LCR параметров |
0,05% |
|
Частотные характеристики тестового сигнала |
Тестовая частота | 20 Гц...300 кГц |
Наилучшее разрешение |
10 мГц Отображение 4 разряда |
|
Точность установки | 0,01% | |
AC уровень |
Напряжение тестового сигнала | 10 мВ...2 Вскз |
Наилучшее разрешение |
100 мкВ Отображение 3 разряда |
|
Точность установки |
10%Uуст + 2 мВ (ALC ON) 6%Uуст + 2 мВ (ALC OFF) |
|
Ток тестового сигнала | 100 мкА...20 мА | |
Наилучшее разрешение |
1 мкА Отображение 3 разряда |
|
Ток тестового сигнала |
10%Iуст + 20 мкА (ALC ON) 6%Iуст + 20 мкА (ALC OFF) |
|
Источник смещения DC |
Напряжение / ток |
0 В ...±5 В / 0 мА ...±50 мА |
Разрешение | 0,5 мВ / 5 мкА | |
Точность установки | 1%Uуст + 5 мВ | |
ISO ON |
используется при тестировании индуктивности и трансформаторов |
|
Выходной импеданс АС |
ISO ON | 100 Ом |
ISO OFF | 30 Ом, 50 Ом, 100 Ом выбираемый | |
Выходной импеданс DCR | 30 Ом, 50 Ом, 100 Ом выбираемый | |
Тестируемые параметры трансформаторов |
DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс | |
Время измерения (без учета времени изменения значения на дисплее) |
Быстрое: 13 мс Среднее: 67 мс Медленное: 187 мс |
|
Диапазон измерения индуктивности, емкости, сопротивления и других параметров | |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм |
|Y|, B, G | 0,00001 мкСм..99,9999 См | |
C | 0,00001 пФ...9,99999 Ф | |
L | 0,00001 мкГн...99,9999 кГн | |
D |
0,00001...9,99999 |
|
Q | 0,00001...99999,9 | |
θ (град) | -179,999°...179,999° | |
θ (рад) | -3,14159...3,14159 | |
Δ% | -999,999%...999,999% | |
Базовая точность измерения LCR параметров | 0,05% | |
Схема замещения |
последовательная, параллельная | |
Выбор диапазона |
Ручной, автоматический | |
Режим запуска |
Внутренний, ручной, внешний, по шине | |
Усреднение |
1...255 | |
Калибровка |
Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз |
|
Математические операции |
ΔABC, Δ% | |
Установка задержки |
0...999, наилучшее разрешение 100 мкс | |
Компаратор |
10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX Счетчик ячеек Выход PASS/FAIL на передней панели LED индикатор |
|
Список свипирования |
10 точек Параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения |
|
Внутренняя память |
100 ячеек для файлов установок LCRZ 201 результат измерения |
|
Внешняя USB память |
GIF файлы Файлы установок LCRZ |
|
Интерфейсы | I/O (ввод / вывод) | HANDLER (сортировщик) на передней панели |
ПК |
USB, RS-232C, GPIB (опция), LAN |
|
Память | USB host на передней панели | |
Управление источником смещения |
Внешний источник смещения управляется через DCI интерфейс. Максимальный ток смещения - 120 А Опция. Устанавливается либо DCI интерфейс либо GPIB |
|
Дисплей |
цветной ЖК 4,3" TFT |
|
Рабочая температура / влажность |
0°С-40°С, ≤90%RH | |
Питание |
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц |
|
Максимальная потребляемая мощность |
80 ВА |
|
Габаритные размеры |
280 х 88 х 370 мм (без хольстера) 369 х 108 х 408 мм (без хольстера) |
|
Вес |
Около 5 кг |
