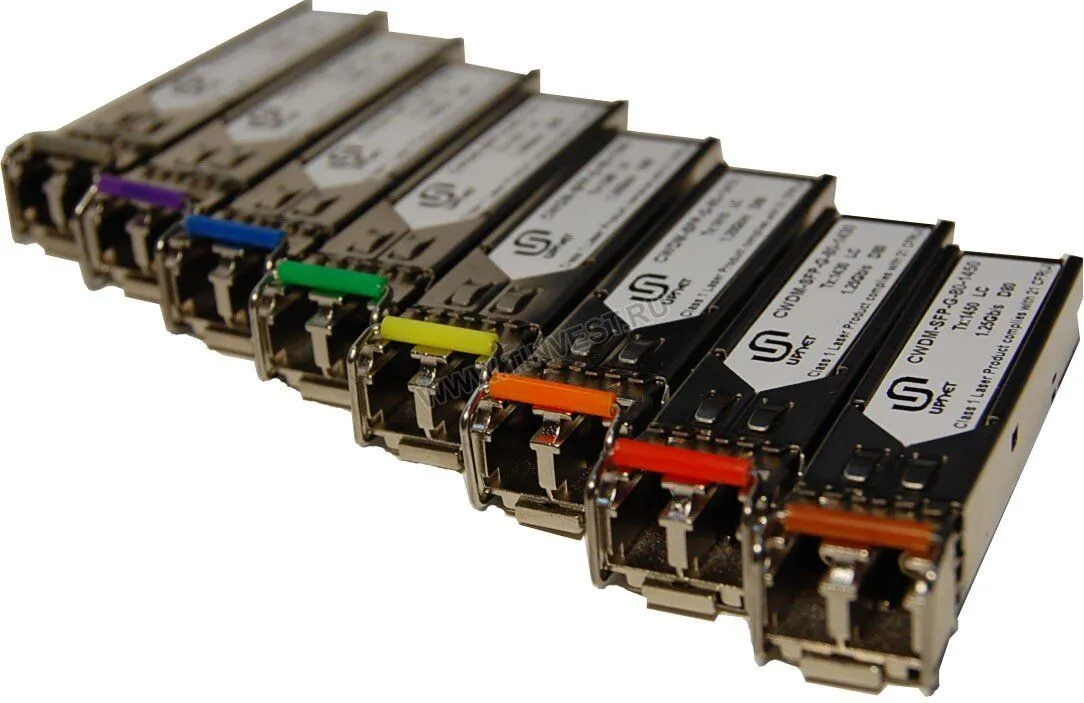

Модуль оптический CWDM
Артикул | 001271 |
Компания TINVEST дилер | |
Наличие | На складе |
Цена
|
По запросу |
Вы можете купить Модуль оптический CWDM в интернет-каталоге TINVEST официального дилера по выгодной цене с доставкой по РФ.
Оптические CWDM трансиверы предназначены для формирования сигналов на длинах волн CWDM диапазона (с 1270 nm по 1610 nm с шагом 20 nm).
Для образования дуплексных каналов передачи данных в системе CWDM трансиверы используются «попарно».
CWDM трансиверы производятся в различных форм-факторах: SFP, SFP+, GBIC, X2, XFP. Линейка предлагаемых трансиверов позволяет реализовывать гибкие технические решения и обеспечить скорость передачи данных в CWDM системах от 155 Mbit/s до 10 Gbit/s.
CWDM Трансиверы поддерживают работу всех используемых на различных скоростях передачи данных протоколов:
- OC-3 / STM-1 / SDH / FE - на скорости до 155 Mbit/s;
- OC-12 / STM -4 / SDH - на скорости до 622 Mbit/s;
- GBE / FC - на скорости до 1,25 Gbit/s;
- OC-48 / STM-16 / SDH / GBE / FC - на скорости до 2,5 Gbit/s;
- GBE / FC - на скорости до 4,25 Gbit/s;
- 10GBE / 10FC / OC-192 / STM-64 - на скорости 10 Gbit/s
В зависимости от скорости передаваемого сигнала в передатчиках модулей устанавливаются лазеры различных типов:
- EML (Electroabsorptive Modulated Laser)- электроабсорбционный модулированный лазер
- DFB (Distributed Feedback) - лазер с распределенной обратной связью. Типичный DFB-лазер имеет высокую температурную стабильность, что дает изменение генерируемой длины волны в пределах 2–3 (нм) в диапазоне температур 0°С – 70°С.
В приемной части модулей используются приемники высокой чувствительности APD либо PIN.
Для мониторинга в режиме реального времени (on-line мониторинга) используется функция DDM (Digital Diagnostic Monitoring). Функция DDM позволяет в режиме реального времени контролировать такие параметры, как: мощность входящего сигнала (RX), мощность исходящего сигнала (TX), температурные параметры работы модуля. Изменения данных параметров позволяют судить об износе оптической системы и состоянии трассы в целом.
Модификации
Модель | Цена |
CWDM SFP-G-20dB, без DDM, 1,25 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-G-20dB, без DDM, 1,25 Gb/s (1470-1610nm) |
по запросу |
CWDM SFP-G-24dB DDM, 1,25 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-G-24dB DDM, 1,25 Gb/s (1470-1610nm) |
по запросу |
CWDM SFP-G 32dB DDM, 1,25 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-G 32dB DDM, 1,25 Gb/s (1470-1610nm) |
по запросу |
CWDM SFP-G 36dB DDM, 1,25 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-G 36dB DDM, 1,25 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-G 39dB DDM, 1,25 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-G 41dB DDM, 1,25 Gb/s (1470-1610nm) |
по запросу |
CWDM SFP-2,5G 18dB DDM, 2,5 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-2,5G 18dB DDM, 2,5 Gb/s (1470-1610nm) |
по запросу |
CWDM SFP-2,5G 28dB DDM, 2,5 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-2,5G 28dB DDM, 2,5 Gb/s (1470-1610nm) |
по запросу |
CWDM SFP-2,5G 28dB DDM, 2,5 Gb/s (1470-1610nm) |
по запросу |
CWDM SFP-4,25G 18dB DDM, 4,5 Gb/s (1470-1610nm) |
по запросу |
CWDM SFP-4,25G 28dB DDM, 4,5 Gb/s (1270-1450nm) |
по запросу |
CWDM SFP-4,25G 28dB DDM, 4,5 Gb/s (1470-1610nm) |
по запросу |
CWDM GBIC 24dB (80km), 1,25 Gb/s (1270-1450nm) |
по запросу |
CWDM GBIC 24dB (80km), 1,25 Gb/s (1470-1610nm) |
по запросу |
CWDM GBIC 32dB, 1,25 Gb/s (1270-1450nm) |
по запросу |
CWDM GBIC 32dB, 1,25 Gb/s (1470-1610nm) |
по запросу |
CWDM XFP-10G-10-XXXX, 10Gb/s (1270-1330nm, 10dB, до 25 км - уточнять параметры линии)
|
по запросу |
CWDM XFP-10G-10-XXXX, 10Gb/s (1470-1610nm, 10dB, до 8-10км) |
по запросу |
CWDM XFP-10G-14-XXXX, 10Gb/s (1270-1330nm, 14dB, до 35 км) |
по запросу |
CWDM XFP-10G-14-XXXX, 10Gb/s (1470-1610nm, 14dB, до 8-10км) |
по запросу |
CWDM XFP-10G-23-XXXX, 10Gb/s (1270-1330nm, 23dB, до 60 км) |
по запросу |
CWDM XFP-10G-14/40-XXXX, 10Gb/s (1470,1490,1510,1570,1590,1610nm (макс. расстояние до 40км/14dB) |
по запросу |
CWDM XFP-10G-14/40-XXXX, 10Gb/s (1530,1550nm (макс. расстояние до 40км/14dB) |
по запросу |
CWDM XFP-10G-23/70-XXXX, 10Gb/s (1470,1490,1510,1570,1590,1610nm (макс. расстояние до 70км/23dB) |
по запросу |
CWDM XFP-10G-23/70-XXXX, 10Gb/s (1530,1550nm (макс. расстояние до 70км/23dB) | по запросу |
CWDM SFP+-10G-10-XXXX, 10Gb/s (1270-1330nm, 10dB, до 25 км
|
по запросу |
CWDM SFP+-10G-10-XXXX, 10Gb/s (1470-1610nm, 10dB, до 8-10км) | по запросу |
CWDM SFP+-10G-14-XXXX, 10Gb/s (1270-1330nm, 14dB, до 35 км) | по запросу |
CWDM SFP+-10G-14-XXXX, 10Gb/s (1470-1610nm, 14dB, до 8-10км) | по запросу |
CWDM SFP+-10G-23-XXXX, 10Gb/s (1270-1330nm, 23dB, до 60 км) | по запросу |
CWDM SFP+-10G-14/40-XXXX, 10Gb/s (1470,1490,1510,1570,1590,1610nm (макс. расстояние до 40км/14dB) | по запросу |
CWDM SFP+-10G-14/40-XXXX, 10Gb/s (1530,1550nm (макс. расстояние до 40км/14dB) | по запросу |
CWDM SFP+-10G-23/70-XXXX, 10Gb/s (1470,1490,1510,1570,1590,1610nm (макс. расстояние до 70км/23dB) | по запросу |
CWDM SFP+-10G-23/70-XXXX, 10Gb/s (1530,1550nm (макс. расстояние до 70км/23dB) | по запросу |
CWDM X2-10G-14-XXXX, 10Gb/s (1470 - 1610nm (шаг 20nm, максимальное расстояние до 40км/14dB) | по запросу |
CWDM X2-10G-23-XXXX, 10Gb/s (1470 - 1610nm (шаг 20nm, максимальное расстояние до 70км/23dB) | по запросу |
Технические характеристики
Модель | Скорость передачи |
Тип модуля |
Оптический бюджет, dB |
Чувстви-тельность, dBm |
Оптическая мощность, dB |
Дальность, км |
Тип коннектора |
Тип лазера |
CWDM SFP-1M-29 | 155 Mbit/s | SFP | 29 | ≤ - 34 | - 5 … 0 | 40 | LC | DFB/PIN |
CWDM SFP-1M-32 | 34 | ≤ - 34 | 0 … + 5 | 80 | LC | DFB/PIN | ||
CWDM SFP-1M-37 | 37 | ≤ - 35 | + 2 … + 5 | 120 | LC | DFB/PIN | ||
CWDM SFP-1M-47 | 47 | ≤ - 45 | + 2 … + 7 | 160 | LC | DFB/APD | ||
CWDM SFP-6M-23 | 622 Mbit/s | 23 | ≤ - 28 | - 5 … 0 | 40 | LC | DFB/PIN | |
CWDM SFP-6M-29 | 28 | ≤ - 28 | 0 … + 5 | 60 | LC | DFB/PIN | ||
CWDM SFP-6M-34 | 34 | ≤ - 32 | + 2 … + 7 | 80 | LC | DFB/APD | ||
CWDM SFP-6M-39 | 39 | ≤ - 37 | + 2 … + 7 | 100 | LC | DFB/APD | ||
CWDM SFP-G-20 | 1,25 Gbit/s | 20 | ≤ - 25 | - 5 … 0 | 40 | LC | DFB/PIN | |
CWDM SFP-G-24 | 24 | ≤ - 24 | + 1 … + 5 | 80 | LC | DFB/PIN | ||
CWDM SFP-G-32 | 32 | ≤ - 30 | + 2 … + 5 | 120 | LC | DFB/PIN | ||
CWDM SFP-G-36 | 36 | ≤ - 33 | + 3 … + 5 | 140 | LC | DFB/APD | ||
CWDM SFP-G-41 | 41 | ≤ - 37 | + 5 … + 8 | 160 | LC | DFB/APD | ||
CWDM SFP-2,5G-15 | 2,5 Gbit/s | 15 | ≤ - 20 | - 5 … 0 | 40 | LC | DFB/PIN | |
CWDM SFP-2,5G-18 | 18 | ≤ - 23 | - 2 … + 3 | 60 | LC | DFB/PIN | ||
CWDM SFP-2,5G-28 | 28 | ≤ - 28 | - 2 … + 3 | 80 | LC | DFB/APD | ||
CWDM SFP-2,5G-34 | 34 | ≤ - 30 | + 4 … + 7 | 100 | LC | DFB/APD | ||
CWDM SFP-4,25G-13 | 4,25 Gbit/s | 13 | ≤ - 18 | - 5 … 0 | 20 | LC | DFB/PIN | |
CWDM SFP-4,25G-18 | 18 | ≤ - 18 | 0 … + 5 | 40 | LC | DFB/PIN | ||
CWDM SFP-4,25G-26 | 26 | ≤ - 24 | + 2 … + 7 | 80 | LC | DFB/APD | ||
CWDM SFP+-10G-10 | 10 Gbit/s | SFP+ | 10 | ≤ - 14 | - 3 … 0 | 20 | LC | DFB/PIN |
CWDM SFP+-10G-14 | 14 | ≤ - 16 | - 1 … + 2 | 35 | LC |
DFB/PIN EML/PIN |
||
CWDM SFP+-10G-23 | 23 | ≤ - 23 | 0 … + 4 | 60 | LC |
DFB/APD EML/PIN |
||
CWDM XFP-10G-10 | XFP | 10 | ≤ - 14 | - 5 … 0 | 25 | LC | DFB/PIN | |
CWDM XFP-10G-14 | 14 | ≤ - 16 | - 2 … + 4 | 35 | LC |
DFB/PIN EML/PIN |
||
CWDM XFP-10G-23 | 23 | ≤ - 23 | 0 … + 4 | 60 | LC |
DFB/APD EML/PIN |
||
CWDM X2-10G-10 | X2 | 10 | ≤ - 15 | - 5 … 0 | 10 | LC | DFB/PIN | |
CWDM X2-10G-14 | 14 | ≤ - 15 | - 1 … + 4 | 40 | LC |
EML/PIN EML/PIN |
||
CWDM X2-10G-23 | 23 | ≤ - 23 | 0 … + 4 | 80 | LC |
DFB/APD EML/PIN |
