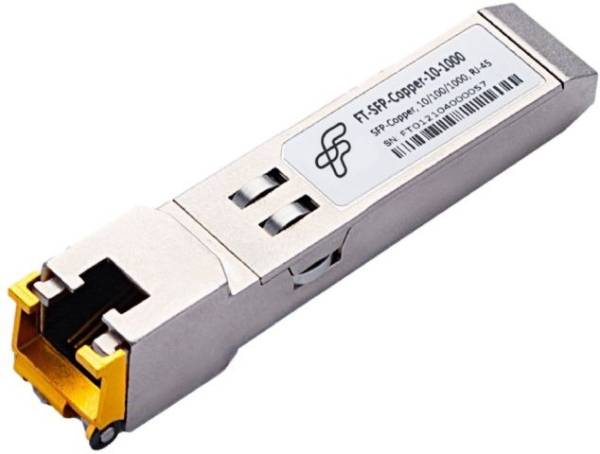

Трансивер SFP Future Technologies FT-SFP-COPPER-10-1000

FT-SFP-COPPER-10-1000 – это 1000 BASE-T Copper Small Form Pluggable (SFP) трансиверы, соответствующие стандартам SFP MSA. Они совместимы с Gigabit Ethernet, согласно с IEEE Std 02.3. B 1000 BASE-T физический уровень IC (PHY) может быть доступен через I2C, предоставляя доступ ко всем настройкам PHY и функциям.

Программное обеспечение микроконтроллера (ПО МК) EFM8BB1 производства компании Silicon Labs предназначено для обеспечения функционирования модуля FT-SFP – Copper – 10 – 1000.
ПО МК обеспечивает реализацию совместимости изделия по стандарту SFP MSA (Multiple Source Agreement – соглашение нескольких производителей) в рамках документа SFF-8472 (Rev 11.0).
ПО МК выполняет следующие функции: организация работы с Flash памятью, для хранения настроенных при производстве служебных страниц А0h, приём, передача и обработка данных по интерфейсу SMB, для реализации взаимодействия хоста со служебными страницами A0h и ACh, реализация MDIO-Master на GPIO-пинах в соответствии со стандартом 802.3 Clause 22 и 802.3 Clause 45, первичная инициализация и последующая конфигурация чипа PHY (Broadcom BCM50210S).

Программное обеспечение является неотъемлемой частью программно-аппаратного комплекса и отдельно не реализуется

Применение

• LAN 10/100/1000Base-T
• Gigabit Ethernet over Cat 5
• Cable
• Switch to Switch Interface
• Router/Server Interface
