Fluke Networks MFTK-SM1310-SM1550 - набор оптического тестера с разъемами MPO (PM и LS 1310 и 1550 нм)
Артикул | 017436 |
Компания TINVEST дилер | Fluke Networks |
Артикул производителя: | 4563229 |
Наличие | На складе |
Цена
Включает НДС |
1 696 260 руб.
|
Вы можете купить Fluke Networks MFTK-SM1310-SM1550 - набор оптического тестера с разъемами MPO (PM и LS 1310 и 1550 нм) в интернет-каталоге TINVEST официального дилера Fluke Networks по выгодной цене с доставкой по РФ.
MultiFiber Pro — оптоволоконный тестер, позволяющий тестировать оптоволоконные магистрали MPO без использования разветвительных шнуров

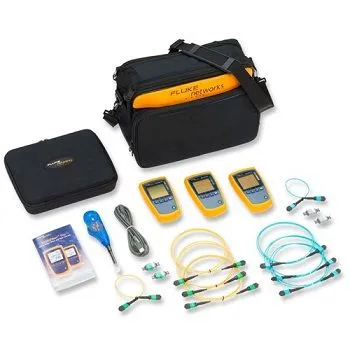

Fluke Networks MFTK-SM1310-SM1550 — набор для тестирования ВОЛС с разъемами MPO (PM и LS 1310 и 1550 нм), шнурами для тестирования, переходниками MPO и переносным кейсом.
Он устраняет проблемы, связанные с полярностью, и облегчает тестирование кассет в полевых условиях. Независимо от того, используются ли претерминированные оптоволоконные магистрали со скоростью передачи данных 10 Гбит/с или планируется переход на производительность нового поколения со скоростью передачи данных 40/100 Гбит/с, центры обработки данных выбирают стандарт разъемов MPO. Стандартная установка оптоволокна в центре обработки данных связана с трудоемкой, ручной и неточной проверкой MPO. MultiFiber Pro на 90 % быстрее, чем отдельный способ тестирования оптоволокна, так как прибор измеряет потери мощности и проверяет полярность на 12 волокнах одного разъема — время тестирования сокращается от нескольких недель до нескольких дней.
Особенности
- Автоматическое сканирование и тестирование волокон в разъемах MPO
- Обеспечивает правильное соединение концов оптоволоконных магистралей MPO и имеет встроенную функцию проверки полярности
- Встроенный разъем MPO устраняет необходимость применения разветвительных шнуров для тестирования оптоволоконных магистралей
- Понятные результаты тестирования и простой пользовательский интерфейс, отображающий все 12 волокон
- Позволяет выполнять поиск неисправностей соединений MPO с возможностью детализации до результата тестирования отдельного оптоволокна
- Закрывающий разъем MPO устраняет необходимость использования пылезащитных крышек
Комплектация
В комплект входят:- Fluke MultiFiber Pro Power Meter
- Лазерный источник света 1310 нм
- Лазерный источник света 1550 нм
- Шнуры тестирования одномодовых соедининий (1 без штырьков/без штырьков; 1 без штырьков/штырьковый; 2 штырьковый/штырьковый)
- 2 адаптера APC MPO
- Футляр для переноски
Технические характеристики
Fluke Networks MultiFiber™ Pro | ||
---|---|---|
Внешние условия | ||
Рабочие температуры | -10 – +50 °C | |
Температура хранения | -20ºC – 50 °C | |
Рабочая влажность |
95% (10 – +35 ºC) без образования конденсата 75% (35 – +45 ºC) без образования конденсата Неконтролируемо <10 °C |
|
Рабочая высота над уровнем моря | 4 000 м | |
Высота над уровнем моря при хранении | 12 000 м | |
Вибрация | Случайно 2 G, 5 – 500 Гц |
Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.) | |
---|---|
Тип детектора | InGaAs |
Калиброванные длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм |
Диапазон измерений | 0 – -50 дБм |
Время проведения теста: | 6 секунды |
Линейность измерений мощности | ±0,1 дБ 2 |
Погрешность измерения мощности | ±0,35 дБ2 |
Воспроизводимость измерения мощности | < 0,10 дБ2 |
Разрешение экрана, дБ или дБм | 0,01 |
Единицы отображения мощности | dBm (дБм), mW (мВт), µW (мкВт) |
Задаваемый пользователем предел потерь | 0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ |
Автоматическое определение длины волн | Да |
Определение полярности | Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems |
Определение 2 кГц | Да |
Хранение записей | 3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели) |
Внешний интерфейс | Полноскоростной USB 2,0 |
Оптический разъем | MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой. |
Требование к питанию | 2 щелочные батарейки типа АА |
Время работы от батареек 3 | 30 часов (стандарт) |
Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) |
Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей |
Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) |
Масса | 10,9 унции (309 г) |
1. Для 850 нм, 0 – -50 дБм. Для 1300, 1310, 1550 нм, от -5 дБм до -50 дБм
2. Для оптического сигнала непрерывной волны.
3. Измеряемый уровень мощности ≤0 дБм. Включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
4. 23°C, после 10 минут прогрева
5. 23°C, после 15 минут прогрева
6. Автоматическое определение длины волны, полное сканирование и включение подсветки. Время работы от батареек зависит от соединения и типа используемых батареек. Компания Fluke Networks рекомендует использовать щелочные батарейки.
Источники | ||||
---|---|---|---|---|
850 нм источник | 1310 нм источник | 1550 нм источник | ||
Тип источника излучения | Светодиодный | Лазер | ||
Длина волны | ±30 нм | 1310 нм ± 20 нм | 1550 нм ± 20 нм | |
Ширина спектра (полная ширина кривой распределения на уровне полумаксимума | 50 нм (номинал) | 2 нм (номинал), 5 нм (максимум) | ||
Минимальная выходная мощность | ≥-24 дБм | ≥ -1 дБм | ||
Стабильность | ≤ ±0,1 дБ свыше 8 часов4 | ≤ ±0,25 дБ свыше 8 часов5 | ||
О безопасности лазера | IEC 60825-1:класс 1 | |||
Стандарт Encircled Flux | Соответствует TIA 455-526-14B, ISO/IEC 14763-3 и IEC 61280-4-1 для 50/125 мкм на оптическом разъеме источника. | NA | ||
Оптический разъем | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 62,5 мкм и 50 мкм, только отличные от APC. Разъем оснащен самозакрывающейся защитной крышкой. | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 9 мкм, только APC. Разъем оснащен самозакрывающейся защитной крышкой. | ||
Режимы | Модуляция 2 кГц, автоматический выбор длины волны | |||
Требование к питанию | 2 щелочные батарейки типа АА | |||
Время работы от аккумулятора6 | >30 часов (стандарт) | |||
Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) | |||
Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей | |||
Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) | |||
Масса | 11,4 унции (323 г) |
