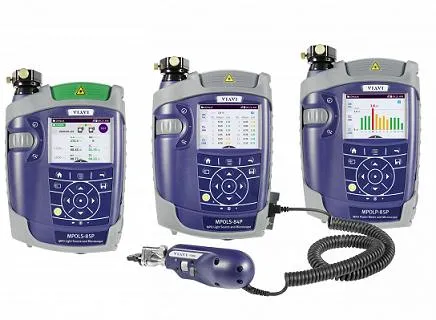

VIAVI MPOLx - оптический набор MPO тестеров MM/SM 850/1300/1310/1550нм с микроскопом PCM: MPOLS-84P, MPOLS-85P, MPOLP-85P.
Набор оптических тестеров MPO, первых в отрасли способных провести полную диагностику одномодового и многомодового волокна, оконцованного MPO коннекторами (лентовое волокно), на соответствие требованиям сертификации первого уровня Tier1(Basic).
Набор VIAVI MPOLx 2330/35 значительно упрощает и ускоряет процесс тестирования и сертификации кабельных линий с MPO разъемами, т.к. объединяет в себе все необходимые для этого функции:
- измерение длины кабеля;
- измерение оптического затухания;
- определение полярности;
- оценка загрязненности MPO коннекторов.
В набор включены источник и измеритель мощности, которые выполняют роль локального и удаленного устройства, обеспечивают при этом полную видимость и контроль выполнения всех тестов в автоматическом режиме.
Оба устройства имеют встроенный микроскоп PCM для проверки чистоты коннекторов пачкордов типа "папа". Так же к приборам можно подключить внешний микроскоп P5000i, позволяющий оценить состояние поверхности MPO коннектора обоих типов "папа" и "мама".
Для удобства работы запуск всех тестов, в том числе и проверки чистоты коннекторов, может провести один инженер с любого конца кабеля. Оценка состояния коннектора происходит согласно международных стандартов, указанных в IEC-61300-3-35, TIA-568.3 и ISO-11801.
Основные функции и преимущества
- Тестирование и сертификация ленточного волокна согласно стандартам TIA 568 / ISO 11801;
- Измерение длины ленточного волокна;
- Измерение оптических потерь;
- Проверка полярности;
- Инспектирование торцов MPO разъемов.
- Сертификация оптической линии первого уровня Tier1(Basic);
- Высокая точность измерения оптических потерь в MPO соединениях;
- Быстрый, автоматический процесс тестирования;
- Проверка чистоты MPO разъемов на обоих концах кабеля.
Особенности
- Выполнение всех тестов первого уровня сертификации (длина, оптические потери, полярность);
- Результат тестирования 12 MPO волокон менее, чем за 6с;
- Автоматический анализ поверхности MPO разъема согласно IEC-61300-3-35;
- Настройка пользовательских критериев тестирования или предустановка согласно отраслевым стандартам;
- Источник излучения с двумя длинами волн;
- Сенсорный цветной экран 3,5";
- Совместим с технологией Encircled Flux (радиальное распределение мощности).
Технические характеристики
Источник излучения | ||
Параметр |
Многомодовый источник |
Одномодовый источник |
Оптический интерфейс |
Разводка интерфейса MPO-12. 50/125 мкм / PC многомодовый. Адаптер MTP со шторкой |
Разводка интерфейса MPO-12. 9/125 мкм / APC одномодовый. Адаптер MTP со шторкой |
Тип источника и длины волн |
Светодиодный источник 850 нм ±20 нм 1300 нм ±20 нм |
Лазерный диод Фабри-Перо 1310 нм ±20 нм 1550 нм ±20 нм |
Спектральная ширина (FWHM) | <170 нм | <5 нм |
Условие запуска | Encircled Flux в соответствии с TIA-526-14 и IEC 61280-4-12 | |
Выходная мощность | От -18 до -25 дБм | От +2 до -5 дБм |
Стабильность1 (15 минут / 8 часов) | ± 0,05 / 0,25 дБ | |
Режимы источника сигнала | CW (постоянная волна), tone (тональный), auto-λ, multi-λ | |
Тональный генератор | 270 Гц, 1 кГц, 2 кГц |
1. Одноканальный режим, от +5 до + 45°C с ΔT = ±0,3 K после 20-минутного прогрева.
2. На выходе EF-TRC. Возможны отклонения между измерительным оборудованием EF, но соответствие EF можно ожидать с вероятностью 95%. Действительно для IEC 61280-4-1 на 850 нм.
Измеритель мощности | |
Оптический интерфейс |
Разводка интерфейса MPO-12 Совместимость с 50/125 мкм / PC многомодовым MPO-12 9/125 мкм / APC одномодовым MPO-12 Адаптер MTP со шторкой |
Тип детектора | InGaAs |
Диапазон длин волн | От 850 до 1550 нм |
Настройки длины волны | 850 нм, 1300 нм, 1310 нм, 1550 нм |
Калиброванные длины волн |
Мультимодовые: 850 нм, 1300 нм Одномодовые: 1310 нм, 1550 нм |
Диапазон измерения мощности | От -50 до +3 дБм |
Максимально допустимый уровень входного сигнала | +3 дБм |
Общая погрешность измерения1 |
Многомод: ±0,7 дБ ±1 нВт Одномод: ±0,6 дБ ±1 нВт |
Линейность | ±0,15 дБ |
Единицы измерения | дБ, дБм |
Разрешение дисплея | 0,01 дБ |
Функции измерителя мощности | Абсолютное измерение, относительное измерение, годен/негоден |
Время разогрева | 20 минут |
1. В стандартных условиях на калиброванных длинах волн от -5 до + 45°C.
Сертификация первого уровня Teir-1 (источник и измеритель работают в паре) | ||
Параметр | Многомод | Одномод |
Скорость тестирования для 12 каналов1 | Не более 6 секунд | |
Стандарты лимитов для состояния годен/негоден | TIA 568.3, ISO 11801 и ISO/IEC 14763-3, проверка линий | |
Типы волокон | 50/125 мкм | 9/125 мкм |
Номинальные длины волн тестирования | 850/1300 нм | 1310/1550 нм |
Максимальное измерение длины | 1 км | 10 км |
Погрешность измерения длины | ±1,5 м ±1% длины | |
Погрешность измерения потерь2,3 | ±0,15 дБ |
1. Исключая время синхронизации и соединения.
2. Исключая погрешность оптического соединителя.
3. После 20 минут прогрева, при постоянной температуре, без подзарядки. Для измерения многомодовых потерь с волокнами 50/125 мкм (NA = 0,20). Для измерения одномодовых потерь с волокнами 9/125 мкм (NA = 0,10).
Оптический микроскоп PCM для пачкордов | |
Оптический интерфейс | FMAE MPO (доступно много других адаптеров под разные типы оптических коннекторов) |
Стандарты автоматического анализа годен/негоден | IEC 61300-3-35 и предельные значения, устанавливаемые пользователем |
Прямое изображение | 320 x 240 x 8 бит, черно-белое, 10 кадров в секунду |
Источник света | Синий светодиод, более 100 000 часов работы |
Технология передачи света | Коаксиальная |
Увеличение поля зрения низкое/высокое |
По горизонтали: 740/370 мкм По вертикали: 550/275 мкм |
Поддерживается внешний цифровой зонд P5000i с подключением USB. |
1. PCM включают модели 2330/11S, 2330/01S и 2330/31.
Общие данные | ||
Дисплей | Высококонтрастный 3,5-дюймовый цветной жидкокристаллический дисплей с сенсорным экраном | |
Память данных | До 10 000 результатов тестирования потерь (>1000, включая осмотр) | |
Считывание данных | Через клиентский интерфейс USB и беспроводным способом через USB-адаптер WiFi/Bluetooth (опция) | |
Электрические интерфейсы | Два порта USB, один порт micro USB, Ethernet | |
Источник питания | 12 В, 2А со сменной вилкой для ЕС, Великобритании, США и Австралии | |
Аккумуляторная батарея | Литиево-ионная батарея 3,7 В, 20 Вт (в качестве опции восемь NiMH аккумуляторов / батареек | |
Срок службы аккумуляторной батареи (литиево-ионная батарея) | > 12 часов | |
Рекомендуемый интервал калибровки | 3 года | |
Габариты (В x Ш x Г) | 208 x 153 x 64 мм | |
Масса | 850 г | |
Диапазон рабочих температур | От -5°C до +45°C | |
Диапазон температур хранения | От -25°C до +55°C |
1. Одноканальный режим, от +5 до + 45°C с ΔT = ±0,3 K после 20-минутного прогрева.
2. На выходе EF-TRC. Возможны отклонения между измерительным оборудованием EF, но соответствие EF можно ожидать с вероятностью 95%. Действительно для IEC 61280-4-1 на 850 нм.
Комплект поставки
- JD-2330/01 Измеритель мощности Quad MPOLP-85P, 1шт;
- JD-2330/11 Источник излучения SM MPOLS-85P, 1шт;
- JD-2330/14 Источник излучения SM MPOLS-84P, 1шт;
- JD-2305/90.01 Адаптер питания PS4, 3шт;
- JD-2305/90.02 Комплект аккумуляторов Li-Ion, 3шт;
- JD-K 807 USB кабель USB-A на Micro-USB, 2шт;
- JD-2305/98.88 Инструкция Quick Start, 1шт;
- JD-K3034 Оптический шнур MPO-12 OM3 / MTPF/UPC - MTPF/UPC MM, 2м, 3мм, aqua, 2шт;
- JD-K3035 Оптический шнур MPO-12 OM3 / MTPM/UPC - MTPM/UPC MM, 2м, 3мм, aqua, 1шт;
- JD-K3161 Оптический шнур MPO-12 / MTPF/APC Elite - MTPF/APC Elite SM, 2м, 3мм, желтый, 2шт;
- JD-K3163 Оптический шнур MPO-12 / MTPM/APC Elite - MTPM/APC Elite SM, 2м, 3мм, желтый, 1шт;
- JD-S3126 MPT адаптер, черный, фланцевого типа, с одной заглушкой от пыли, 2шт;
- JD-2128/03 Мягкий кейс SC-2 для приборов SCF, 1шт;
- JD-2128/04 Мягкий кейс SC-3 для приборов SCF 4шт и микроскоп P5000i, 1шт;
- JD-2128/02 Чехол "Свободные руки" UC-4P, 3шт;
- JD-FMAE-MTPA Адаптер MTP-APC Female для PCM микроскопа, 1шт;
- JD-FMAE-MTP Адаптер MTP Female для PCM микроскопа, 2шт;
- JD-FBP-P5000I USB видеомикроскоп P5000i с чехлом, ПО, универсальный наконечник 2.5мм (U25M) для пачкордов, 2шт;
- JD-FBPT-MTP-L Наконечник FBPT-MTP-L удлиненный для MTP коннектора патчпанели, 2шт;
- JD-FBPT-MTPA-L Наконечник FBPT-MTP-L удлиненный для MTP/APC коннектора патчпанели, 2шт;
- Чистящее устройство IBC для MPT/MPO, 1шт.
