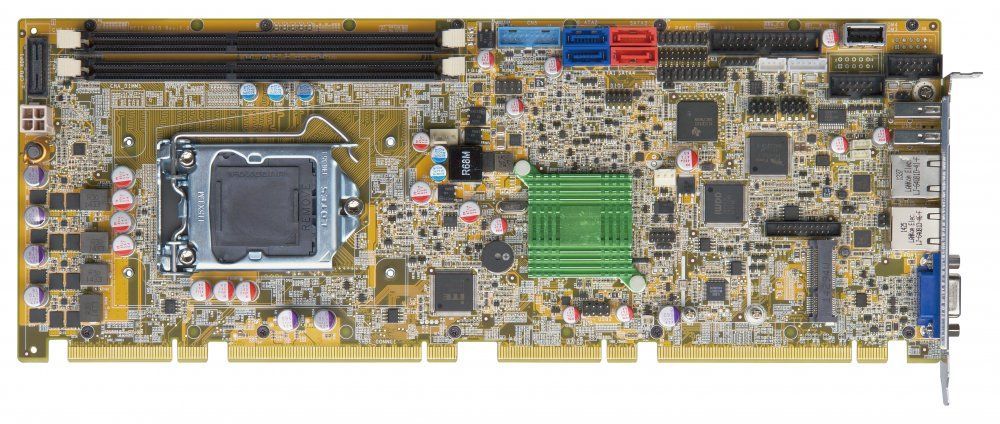

PCIE-H810

PCIE-H810 – это полноразмерная процессорная плата формата PICMG 1.3 с разъемом LGA1150 для процессоров Intel Core i7/i5/i3, Pentium или Сeleron с поддержкой двух 240-контактных двухканальных модулей памяти DDR3/DDR3L DIMM 1600/1333 МГц объемом до 16 Гб.

Описание промышленной процессорной платы

Контроллер Realtek RTL811E PCIe Ethernet индустриальной платы PC1E-W110 поддерживает два интерфейса GbE. Установленный чипсет Intel H810 поддерживает два SATA 6 Гбит/с и два SATA 3 Гбит/с. Кроме того, промышленная плата PCIE-H810 оснащена разъемами VGA и iDP для одновременной работы с двумя независимыми экранами.

Широкий набор интерфейсов расширения включает два порта USB 3.0 (штыревой разъем), два порта USB 2.0 на задней панели, четыре порта USВ 2.0 (штыревой разъем), один порт USB 2.0 (внутренний разъем тип A), четыре порта USВ 2.0 на задней панели (штыревой разъем, контакты golden fingers), два разъема RS-232 и один интерфейс PCIe Mini с поддержкой mSATA. Поддержка разъема HD аудио обеспечивает возможность подключения HD аудио устройств к промышленной плате PCIE-H810.

PCIE-H810 | Основные характеристики:

• Полноразмерная плата формата PICMG 1.3;
• Разъем LGA1150 с поддержкой процессоров 4-го поколения Intel Core i7/i5/i3, Pentium или Celeron;
• Чипсет Intel H81;
• Два 240-контактных разъема для двухканальной памяти DDP3/DDR3L DIMMs 1600/1333 МГц объемом до 16 Гб;
• Поддержка работы с двумя экранами через интерфейсы VGA и iDP;
• Два разъема Realtek PCIe Gigabit Ethernet;
• Один разъем PCIe Mini с поддержкой mSATA;
• Направляющие ребра жесткости предотвращают изгиб печатной платы и повреждение ее компонентов;
• Модуль TPM V1.2;
• HD Аудио;
• Соответствует стандарту RoHS.

Характеристики

Потребление 5 В: 3,41 А
Потребление 3.3 В: 1,41 А
Тестовая конфигурация: Intel® Core™ i7-4770K 3.90 ГГц c 8Гб (2х4Гб) 1333МГц DDR3
Потребление 5 В SB: 0,12 А
Рабочая температура, от: -20
Рабочая температура, до: 60
Артикул полный: 00-06103361
Потребление 12 В Vcore: 7,52 А
Потребление 12 В: 0,35 А
Вес брутто, кг: 1
Вес нетто, кг: 0.42
Габаритные размеры, мм: 338 x 126
Объем установленной оперативной памяти: Не установлена
USB 2.0: Array
Разъём оперативной памяти: DIMM
USB 3.x: 2
Общее количество слотов расширения: 6
RS-232: 2
Разъем процессора: LGA 1150
RS-422/485: 1
Установлен процессор: Нет
Максимальный объем оперативной памяти: до 16 Гб
Дополнительные функции: Сторожевой таймер
Поддерживаемые карты памяти: Array
Сетевые интерфейсы (Ethernet): 2 x 10/100/1000 (RJ-45)
Тип процессора: Array
Порты и интерфейсы: Array
Видеоинтерфейсы: Array
Слоты расширения: Array
Форм-фактор платы: PICMG 1.3 (Full-Size)
Сертификаты: Array
Тип оперативной памяти: DDR3L
Тип устройства: Процессорная плата
SATA: Array
Кабели: SATA - 2 шт.
Поддерживаемые блоки питания: AT / ATX, 5 / 12 V
Количество и тип разъёмов входного питания: 4 конт., шаг 4,2 мм, тип MF4
RoHS: Да
ТР EAЭC: Да
Температура хранения, °C: -30 ~ +70
Влажность: 5 ~ 95 % ( без конденсата )
Температура эксплуатации, °C: -20 ~ +60
Форм-фактор процессорной платы: PICMG 1.3 (Full-Size)
Сторожевой таймер ( WDT ): Программируемый от 1 до 255 сек.
Цифровые (GPIO): 8 бит DIO, 4 входа / 4 выхода
SMBus: 1
LPT: 1
I2C: 1
Клавиатура / Мышь (PS/2): 1 x KB/MS
PCIe x16: 1
PCIe x1: 4
Mini PCI-e: 1 (c поддержкой mSATA)
Объём установленной памяти: Не установлена
Тип памяти: DDR3 / DDR3L
Максимальный объем памяти: до 16 Гб
Частота памяти: Array
Установленный процессор: Не установлен
Тип поддерживаемых процессоров: Array
Контроллер Ethernet: 2 x Realtek RTL8111E
Количество и тип портов: 2 х 10/100/1000 (RJ-45)
BIOS: AMI
Южный мост (Southbridge): Intel H81
Видеоконтроллер: Встроен в чипсет
Максимальное разрешение: 3840 x 2160
Дополнительные возможности: Array
Интерфейсы: Array
Контроллер: Поддерживается установка IEI AC-KIT-892HD
Гарантийный срок: 2 года
