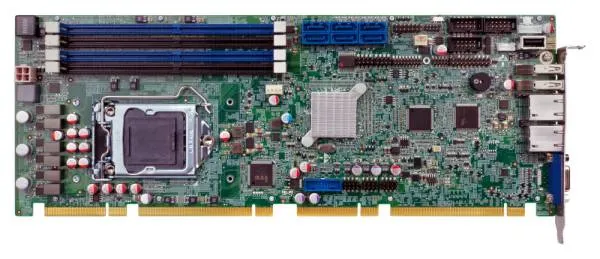

Промышленная плата PCIE-Q370

Промышленная плата PCIE-Q370 – это полноразмерная процессорная плата формата PICMG 1.3.

Контроллеры Intel 1219LM (с поддержкой Intel® AMT 11.0) и Intel I211AT PCIe платы PCIE-Q370 поддерживают два интерфейса GbE. Установленный чипсет Intel® Q370 поддерживает шесть интерфейсов SATA 6 Гбит/с с функцией RAID 0/1/5/10.

Широкие возможности расширения устройства включают два порта USB 3.1 Gen 1 на задней панели, два порта USB 3.1 Gen 1 (внутренний штыревой разъем), шесть портов USB 2.0 (внутренний штыревой разъем), один порт USB 2.0 (внутренний разъем Тип A), три RS-232, один RS-422/485 и один слот M.2 M-key. Поддержка разъема HD аудио обеспечивает возможность подключения HD аудио устройств к промышленной плате PCIE-Q370.

Особенности PCIE-Q370

• Полноразмерная плата формата PICMG 1.3;
• Разъем LGA1151 для процессоров 8-го поколения Intel Core"' i7/i5/i3, Pentium или Celeron;
• Чипсет Intel® Q370;
• Четыре 288-контактных разъема для двухканальной памяти DDR4 DIMM 2666 МГц объемом до 64 Гб;
• Два разъема Intel® PCIe GbE (LAN1 с поддержкой Intel® AMT 11.0);
• Поддержка PCI Express Generation 3.0;
• Поддержка работы с двумя экранами через DisplayPort и VGA/HDMI;
• Один разъем M.2 2280 M-key;
• Шесть разъемов SATA 6 Гбит/с с поддержкой функции RAID 0, 1, 5, 10;
• Два порта USB 3.1 Gen 1 (5 Гбит/с) на задней панели;
• Два порта USB 3.1 Gen 1 (5 Гбит/с), внутренний штыревой разъем;
• Шесть портов USB 2.0, внутренний штыревой разъем;
• Один порт USB 2.0, внутренний разъем Тип A;
• Три последовательны порта RS-232;
• Один последовательный порт RS-422/485;
• Модуль TPM V1.2;
• HD Аудио;
• Соответствует стандарту RoHS.

Характеристики

Артикул полный: 00-06124524
Вес брутто, кг: 1
Вес нетто, кг: 0.5
Габаритные размеры, мм: 338 х 126
Рабочая температура, от: -20
Рабочая температура, до: 60
Объем установленной оперативной памяти: Не установлена
USB 2.0: 7
Разъём оперативной памяти: DIMM
USB 3.x: 3
Общее количество слотов расширения: 10
RS-232: 3
Разъем процессора: LGA 1151
RS-422/485: 1
Установлен процессор: Нет
Максимальный объем оперативной памяти: до 64 Гб
Дополнительные функции: Сторожевой таймер
Поддерживаемые карты памяти: Del
Сетевые интерфейсы (Ethernet): 2 x 10/100/1000 (RJ-45)
Тип процессора: Array
Порты и интерфейсы: Array
Видеоинтерфейсы: Array
Слоты расширения: Array
Форм-фактор платы: PICMG 1.3 (Full-Size)
Сертификаты: Array
Тип оперативной памяти: DDR4
Тип устройства: Процессорная плата
SATA: 6 х SATA III (6 Гб/с), с поддержкой RAID 0/1/5/10
RoHS: Да
Температура хранения, °C: -30 ~ +70
Влажность: 5 ~ 95 % ( без конденсата )
Температура эксплуатации, °C: -20 ~ +60
Форм-фактор процессорной платы: PICMG 1.3 (Full-Size)
Сторожевой таймер ( WDT ): Программируемый от 1 до 255 сек.
Цифровые (GPIO): 8 бит
SMBus: 1
I2C: 1
Клавиатура / Мышь (PS/2): 1 x KB/MS
PCIe x16: 1
PCIe x1: 4
M.2: 1 х M.2 Key М 2280 (PCIe x4)
PCI: 4
Объём установленной памяти: Не установлена
Тип памяти: DDR4
Количество и тип разъемов памяти: 4 x DIMM
Максимальный объем памяти: до 64 Гб
Частота памяти: 2666 МГц
Установленный процессор: Не установлен
Тип поддерживаемых процессоров: Array
Контроллер Ethernet: Array
Количество и тип портов: 2 х 10/100/1000 (RJ-45)
BIOS: AMI UEFI
Южный мост (Southbridge): Intel Q370
Видеоконтроллер: Intel HD Graphics Gen 9
Максимальное разрешение: 4096 x 2304
Дополнительные возможности: Array
Интерфейсы: Array
Контроллер: HD Audio
Разъёмы: Audio
Гарантийный срок: 2 года
