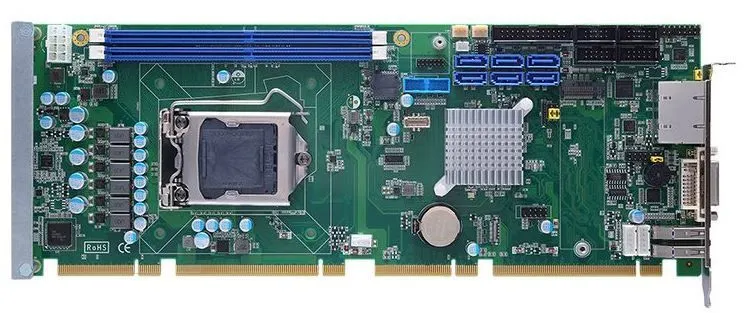

SHB150DGG-Q370 w/PCIex4

SHB150DGG-Q370 - новый одноплатный компьютер формата PICMG 1.3 на базе новейших процессоров Intel® Core™ 8-го поколения с разъемом LGA1151 (кодовое название: Coffee Lake) и чипсетов Intel® C246, Q370 или H310.

Промышленная процессорная плата SHB150DGG-Q370 имеет широкий набор интерфейсов ввода/вывода, включая два порта RS-232, два порта RS-232/422/485, два гигабитных LAN с контроллером Intel® Ethernet i211-AT и соединением Intel® Ethernet i219-LM, два порта USB 3.1 Gen2 (Intel® C246 или Q370), четыре порта USB 3.1 Gen1, шесть портов USB 2.0, один аудио HD Codec, один параллельный порт (LPT) и один PS/2 для клавиатуры и мыши.

Для повышения гибкости применения PCIe x16 Gen3, PCIe x4 и обычные слоты PCI обеспечивают оптимальное решение для задач машинного зрения и автоматизации.

Одноплатные компьютеры серии SHB150DGG-Q370 поставляются с двумя 288-контактными разъемами DDR4-2666/2400 Long-DIMM и объемом системной памяти до 32 Гбайт. Для резервирования данных на борту имеется максимум шесть портов SATA-600 с программной поддержкой RAID 0/1/5/10 и один слот M.2 Key M 2280 SSD с интерфейсом PCIe x4.

Промышленные платы серии SHB150 с графическим процессором Intel® HD Graphics обеспечивают высокое разрешение изображения при использовании конфигураций с поддержкой трех дисплеев (Intel® C246 или Q370) через порты DVI-I и DisplayPort.

Для обеспечения надежной работы в различных платформах, платы серии SHB150 способны выдерживать широкий диапазон рабочих температур от 0°C до 60°C.

Особенности SHB150DGG-Q370 w/PCIex4

• LGA1151 процессор Intel® Core™ 8-го поколения (кодовое название: Coffee Lake);
• Чипсет Intel® Q370 (по умолчанию) или C246 или H310;
• 2 DDR4-2666/2400 Long-DIMM для до 32 ГБ памяти;
• Поддерживает технологию Intel® AMT 12 и Intel® vPro™ (Intel® C246/Q370);
• Поддерживает TPM 2.0 (опционально);
• Поддержка технологии M.2 Key M (Intel® C246/Q370).

Характеристики

Рабочая температура, от: 0
Рабочая температура, до: 60
Габаритные размеры, мм: 338 x 126
Артикул полный: 00-06127868
Объем установленной оперативной памяти: Не установлена
USB 2.0: 6
Разъём оперативной памяти: DIMM
USB 3.x: 6
Общее количество слотов расширения: 6
RS-232: 2
Разъем процессора: LGA 1151
RS-232/422/485: 2
Установлен процессор: Нет
Максимальный объем оперативной памяти: до 32 Гб
Дополнительные функции: Сторожевой таймер
Поддерживаемые карты памяти: Array
Сетевые интерфейсы (Ethernet): 2 x 10/100/1000 (RJ-45)
Тип процессора: Array
Порты и интерфейсы: Array
Поддерживаемые операционные системы: Windows 10
Видеоинтерфейсы: Array
Слоты расширения: Array
Форм-фактор платы: PICMG 1.3 (Full-Size)
Сертификаты: CE
Тип оперативной памяти: DDR4
Тип устройства: Процессорная плата
M.2: 1 x M.2 Key M 2280 (PCIe x 4 )
SATA: 6 х SATA III (6 Гб/с), с поддержкой RAID 0/1/5/10
RoHS: Да
ТР EAЭC: Да
Влажность: 10 ~ 95 % ( без конденсата )
Температура эксплуатации, °C: 0 ~ +50
Форм-фактор процессорной платы: PICMG 1.3 (Full-Size)
Сторожевой таймер ( WDT ): Программируемый от 1 до 255 сек.
LPT: 1
Клавиатура / Мышь (PS/2): 1 x KB (штыревой разъем), 1 х MS (штыревой разъем)
PCIe x16: 1
PCIe x4: 1
PCI: 4
Объём установленной памяти: Не установлена
Тип памяти: DDR4
Количество и тип разъемов памяти: 2 x DIMM
Максимальный объем памяти: до 32 Гб
Частота памяти: Array
Тип поддерживаемых процессоров: Array
Контроллер Ethernet: Array
Количество и тип портов: 2 х 10/100/1000 (RJ-45)
BIOS: AMI UEFI
Южный мост (Southbridge): Intel Q370
Видеоконтроллер: Intel HD Graphics
Максимальное разрешение: 1920 x 1200
Дополнительные возможности: Поддержка трех мониторов
Интерфейсы: DVI-I (возможно подключение через переходник двух мониторов: 1 x DVI-D и 1 x VGA; переходник в ком.)
Контроллер: HD Audio
Разъёмы: Array
Гарантийный срок: 2 года
