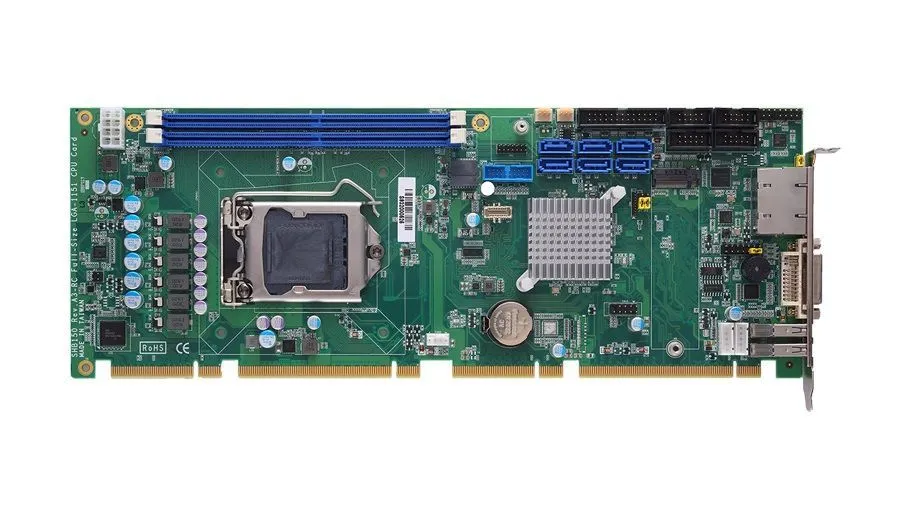

SHB150RDGG-Q370 w/PCIex4 BIOS

Серия плат SHB150RDGG – это одноплатные компьютеры формата PICMG 1.3 на базе новейших процессоров Intel® Core i7/ i5/ i3 с разъемом LGA1151 и чипсетов Intel® C246, Q370 или H310.

Промышленная полноразмерная плата SHB150RDGG-Q370 формата PICMG® v1.3 имеет разъем LGA1151 для процессоров Intel® CoreTM i7/ i5/ i3 (14 нм) с тактовой частотой 2400/ 2666 МГц. На плату встроен чипсет Intel® Q370, который обеспечивает высокую производительность и поддерживает большое количество высокоскоростных интерфейсов ввода/вывода, применяемых в различных промышленных задачах и встраиваемых системах.

Индустриальная плата оборудована двумя 288-контакстными разъемами DDR4 DIMM для двухканальной памяти DDR4 2400/ 2666 МГц максимальным объемом 64 Гб. Одноплатный компьютер оснащена двумя высокоскоростными портами Gigabit Ethernet, портами USB 2.0, USB 3.1 (Gen1/Gen2), встроенным аудио разъемом Intel® HD Audio Digital Header и SATA 6 Гбит/с с функцией SATA RAID 0/1/5/10, которые обеспечивают максимальную стабильность и надежность применения в промышленности.

Особенности

• Разъем LGA1151 для процессоров 8-го/9-го поколения Intel® Core до 95 Вт;
• Чипсет Intel® Q370;
• Небуферизированная память DDR4 DIMM объемом до 64 Гб;
• Поддержка Intel® iAMT и TPM2.0 (опция);
• Поддержка PCIe Gen. 3 8 ГТ/с;
• Поддержка USB 3.1 (Gen2).

Характеристики

Артикул полный: 00-06133540
Габаритные размеры, мм: 338 х 126
Рабочая температура, от: 0
Рабочая температура, до: 60
Объем установленной оперативной памяти: Не установлена
USB 2.0: 6
Разъём оперативной памяти: DIMM
USB 3.x: 6
Общее количество слотов расширения: 6
RS-232: 2
Разъем процессора: LGA 1151
RS-232/422/485: 2
Установлен процессор: Нет
Максимальный объем оперативной памяти: до 64 Гб
Дополнительные функции: Сторожевой таймер
Поддерживаемые карты памяти: Array
Сетевые интерфейсы (Ethernet): 2 x 10/100/1000 (RJ-45)
Тип процессора: Array
Порты и интерфейсы: Array
Видеоинтерфейсы: Array
Слоты расширения: Array
Форм-фактор платы: PICMG 1.3 (Full-Size)
Сертификаты: CE
Тип оперативной памяти: DDR4
Тип устройства: Процессорная плата
M.2: 1 x M.2 Key M 2280 (PCIe x 4 )
SATA: 6 x SATA-600 с поддержкой RAID 0/1/5/10
RoHS: Да
Влажность: 10 ~ 95 % ( без конденсата )
Температура эксплуатации, °C: -20 ~ +60
Форм-фактор процессорной платы: PICMG 1.3 (Full-Size)
Сторожевой таймер ( WDT ): Программируемый от 1 до 255 сек.
LPT: 1
Клавиатура / Мышь (PS/2): 2 x PS/2
RS-232/422: 2
PCIe x16: 1
PCIe x4: 1
PCI: 4
Объём установленной памяти: Не установлена
Тип памяти: DDR4
Количество и тип разъемов памяти: 2 x DIMM
Максимальный объем памяти: до 64 Гб
Частота памяти: Array
Тип поддерживаемых процессоров: Array
Контроллер Ethernet: Array
Количество и тип портов: 2 х 10/100/1000 (RJ-45)
BIOS: AMI UEFI
Южный мост (Southbridge): Intel Q370
Видеоконтроллер: Intel HD Graphics
Максимальное разрешение: 1920 x 1200
Интерфейсы: Array
Контроллер: HD Audio
Разъёмы: Array
Гарантийный срок: 2 года
