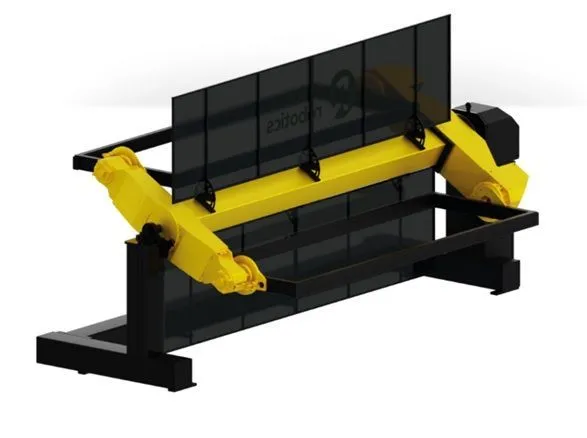

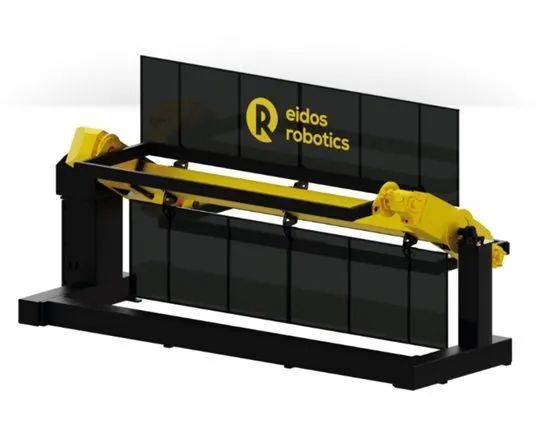

Поворотный позиционер Эйдос PHHH-1000

Поворотный позиционер Эйдос PHHH-1000 позволяет проводить сварочные работы роботом с одной стороны, закладку заготовок и съем готовой детали с другой стороны.

Используется на производствах, когда нужно повысить производительность, заменить людей на сложных или опасных участках, стабилизировать качество продукции и снизить риски травматизма.
Предназначен для вращения деталей во время сварки роботом. Позволяет проводить сварочные работы роботом с одной стороны позиционера, закладку заготовок и съем готовой детали с другой стороны позиционера.
Отличается высокой точностью повторного позиционирования до ±0.2 мм
Максимальная грузоподъемность до 500 кг.

Технические характеристики

Количество горизонтальных осей вращения	2
Количество вертикальных осей вращения	3
Масса полезной нагрузки на 2 и 3 оси позиционера	500 кг
Точность позиционирования	±0.2 мм
Допустимое отклонение центра тяжести нагрузки от оси вращения стола, мм	100
Масса позиционера	1700 кг
Способ крепления	Напольный
Класс защиты	IP54
Габаритные размеры навесного шкафа, Ш х В х Г	5233 х 2746 х 2620 мм
Размер рам оснасток, Ш х В	1200 х 3200 мм
Максимальная рабочая скорость, °/с	Ось 1 – 42, Ось 2 – 96, Ось 3 – 96
Максимальный диапазон вращения, °	Ось 1 – 0/+190, Ось 2 – ±360, Ось 3 – ±360
Входное питание	380 В, 50 Гц, 16 А
Температура рабочей среды	От +10 до +40
Относительная влажность рабочей среды	Не более 75, без конденсата
Применение	Сварочные работы роботом с одной стороны позиционера, закладка заготовок и съем готовой детали с другой стороны позиционера
