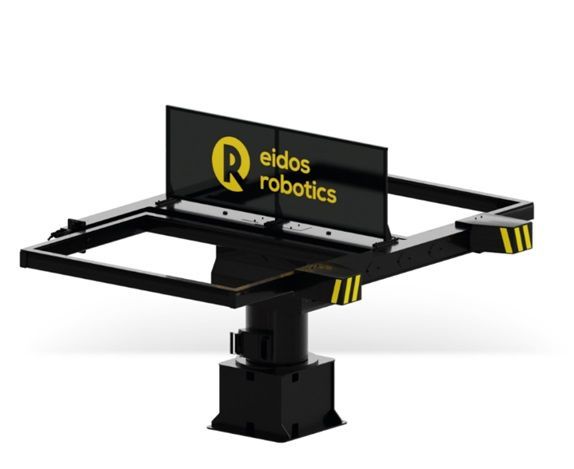

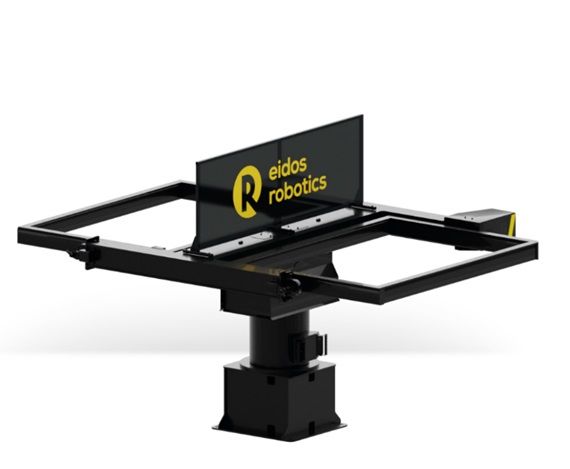

Поворотный позиционер Эйдос PVHH-600

Поворотный позиционер Эйдос PVHH-600 позволяет проводить сварочные работы роботом с одной стороны, закладку заготовок и съем готовой детали с другой стороны.

Используется на производствах, когда нужно повысить производительность, заменить людей на сложных или опасных участках, стабилизировать качество продукции и снизить риски травматизма.
Предназначен для вращения деталей во время сварки роботом. Позволяет проводить сварочные работы роботом с одной стороны позиционера, закладку заготовок и съем готовой детали с другой стороны позиционера.
Отличается высокой точностью повторного позиционирования до ±1 мм
Максимальная грузоподъемность до 300 кг.

Технические характеристики

Количество горизонтальных осей вращения	2
Количество вертикальных осей вращения	1
Масса полезной нагрузки на каждую горизонтальную ось	300 кг
Точность позиционирования	±1 мм
Допустимое отклонение центра тяжести нагрузки от оси вращения стола, мм	100
Масса позиционера	980 кг
Способ крепления	Напольный
Класс защиты	IP54
Габаритные размеры навесного шкафа, Ш х В х Г	500 х 500 х 300 мм
Размер рам оснасток, Ш х В	1650 х 1000 мм
Максимальный диапазон вращения, °	Ось 1 – 0/180, Ось 2 – ±360, Ось 3 – ±360
Входное питание	220 В, 50 Гц, 16 А
Температура рабочей среды	От +10 до +40
Относительная влажность рабочей среды	Не более 75, без конденсата
Применение	Сварочные работы роботом с одной стороны позиционера, закладка заготовок и съем готовой детали с другой стороны позиционера
