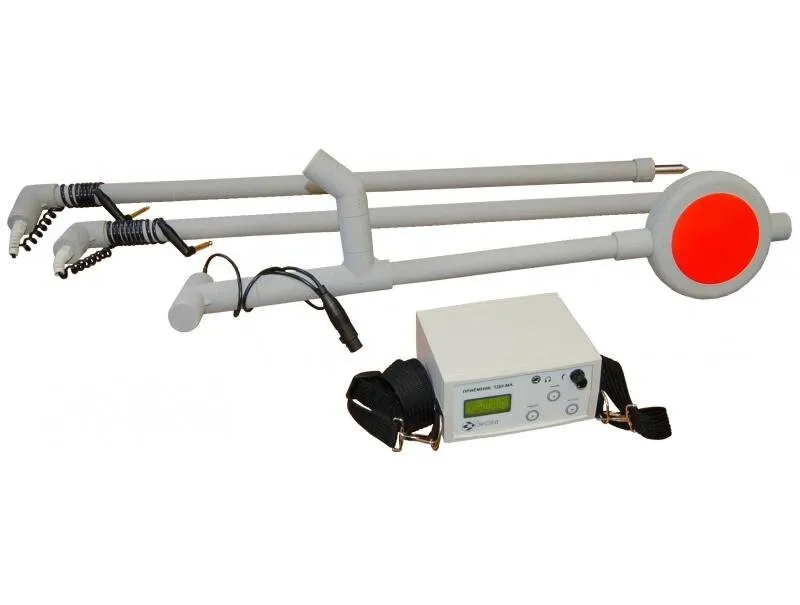

Приёмник трассодефектоискателя Эрстед ТДИ-МА

Трассодефектоискатель ТДИ-МА – это универсальный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения (обрыв, короткое замыкание, повреждение защитной оболочки, коррозия, понижение сопротивления изоляции).
Трассодефектоискатель ТДИ-МА заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2, ТИ-05-3, ТДИ-02М, ТДИ-05М, ТДИ-05М-2, ТДИ-05М-3, ТИ-05Ц.

Назначение

Трассодефектоискатель ТДИ-МА предназначен для проведения следующих видов работ на кабельных линиях и металлических трубопроводах:

• определение места прохождения трассы;
• определение направления трассы;
• определение глубины прокладки трассы;
• определение места повреждения трассы (обрыв, короткое замыкание, повреждение изоляции и пр.).

Область применения

Прибор применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
• водопровод, газопровод, нефтепровод;
• в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.

Особенности

• полностью электронное управление режимами;
• ЖК-дисплей, отображающий режимы работы;
• цифровая фильтрация сигнала — позволяет на порядок повысить помехозащищенность и избирательность приемника;
• дополнительное подавление индустриальных помех (50- 100 Гц) допускает работу вблизи контактных линий железных дорог и в иных неблагоприятных условиях, в которых работа предыдущих моделей трассоискателей была невозможна;
• полностью автоматический выбор необходимого коэффициента усиления в пределах 5 декад;
• наличие 7 Гц канала, что делает возможным разделение ёмкостной и гальванической утечек и отфильтровать блуждающие токи;
• возможность работы как с использованием наушников или встроенного динамика, так и по показаниям на ЖК-дисплее;
• скоростное зарядное устройство в сочетании Li-Ion аккумулятором позволяет не только полностью зарядить аккумулятор за 2 часа, но и оперативно подзаряжать его за 15-20 минут без каких-либо неблагоприятных последствий (Li-Ion аккумулятор не имеет эффекта «памяти»);
• микропроцессорный контроль за состоянием аккумулятора позволяет своевременно отключить прибор в автоматическом режиме, предохраняя аккумулятор от разрушения перезарядом;
• брызгозащитная пленочная клавиатура.

Технические характеристики

Технические характеристики приемника ТДИ-МА

Методы поиска	индукционный и контактный
Рабочие частоты, индукционный метод	50 Гц, 893 Гц, 2430 Гц, 8930 Гц
Рабочие частоты, контактный метод	7 Гц, 50 Гц, 893 Гц, 2430 Гц, 8930 Гц
Активная фильтрация	аналоговая, цифровая
Вывод информации	ЖК-дисплей 98х32, встроенный динамик, головные телефоны
Время непрерывной работы ТДИ-МА от аккумуляторной батареи	не менее 8 часов и зависит от состояния аккумулятора.
Диапазон рабочих температур	-20°С ...+40°С
Габаритные размеры	350 х 850 х 260 и 300 х 400 х 250 мм
Масса ТДИ-МА с аккумуляторной батареей	не более 2,5 кг
Совместимые по параметрам сигнала генераторы	Источник зондирующих импульсов ИЗИ-6М

Комплект поставки

Приемник ТДИ-МА: измерительный блок - 1 шт.
Дискообразная поисковая антенна - 1 шт.
Штырь для поиска утечек - 2 шт.
Блок питания (зарядное устройство) - 1шт.
Руководство по эксплуатации - 1шт.
Сумка для аксессуаров - 3шт.
