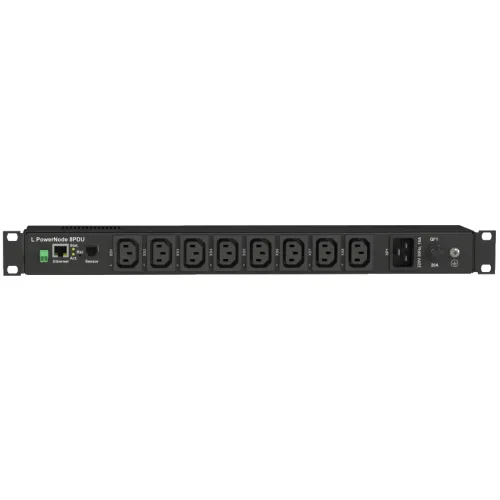

Устройство распределения электрического тока LPowerNode 8PDU

LPowerNode 8PDU - устройство распределения электрического тока по нагрузкам потребителя («распределитель электропитания») с управлением по протоколу IP через Ethernet (или Интернет).

LPowerNode 8PDU позволяет дистанционно управлять электропитанием нагрузок потребителей, в ручном или автоматическом режиме производить включение и выключение серверов и другого сетевого оборудования по сети Ethernet, и производить перезапуск контролируемого оборудования при его «зависании» отключением электропитания на произвольный интервал времени.

Управление розетками в LPowerNode 8PDU осуществляется посредством электромеханических реле с «триггерным управлением». Это позволяет не отключать нагрузку потребителей до тех пор, пока подано напряжение на вход устройства при программном или аппаратном (кнопкой «Reset») перезапуске контроллера управления, обновлении ПО.

Особенности

• Глубина корпуса устройства всего 65 мм!
• Возможность горизонтальной и вертикальной установки
• Широкий диапазон рабочего напряжения (85…264 В)
• Большая выходная мощность (до 2,2 кВт каждый выход (10А), но не более 3,5 кВт суммарно)
• Устройство обеспечивает электронную автоматическую защиту входа выходов от перегрузок с нормированными интервалами времени работы в условиях перегрузки с функцией автоматического повторного включения после снятия условий перегрузки. Также, обеспечивается выбор приоритетных выходов при перегрузках по входу
• Устройство обеспечивает измерение параметров электропитания: частоты напряжения сети, действующего значения напряжения сети, действующих значений токов каждого выхода (порог чувствительности - 20 мА), полной, активной и реактивной мощностей выходов, коэффициентов мощности нагрузок
• Устройство обеспечивает измерение и накопление нарастающим итогом (с автоматическим сохранением в энергонезависимой памяти) потребленной активной, потребленной реактивной и отпущенной реактивной энергии по каждому выходу
• Устройство обеспечивает непосредственное подключение дискретного датчика типа "сухой" контакт
• Устройство обеспечивает контроль температуры, влажности, давления (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc по цифровому интерфейсу на расстоянии до 18 метров);
• Настраиваемая гибкая система логического управления силовыми выходами в автоматическом режиме (т.е. возможность программирования пользователем логики работы силовых выходов в зависимости от состояния датчиков)
• Синхронизация системного времени с NTP сервером времени;
• Устройство поддерживает работу по протоколу SNMP версий 1, 2С, 3 (в том числе с шифрованием данных)
• Интерфейс управления на русском и английском языке
• Устройство может быть удаленно сконфигурировано через графический WEB интерфейс или по протоколам SNMP, ModBus/TCP
• Функция отправки SNMP трапов при возникновении события
• FirmWare может быть обновлено через Ethernet с использованием HTTP соединения

Модификации

Технические характеристики

• Электрические характеристики:
  • Номинальное рабочее напряжение: 220 В
  • Диапазон рабочих напряжений: 85…264 В
  • Номинальная частота рабочего напряжения: 50(60) Гц
  • Диапазон частот рабочего напряжения: 45…65 Гц
  • Максимальный входной ток: 16 А
  • Мощность потребления: не более 10 Вт
  • Число независимо управляемых силовых выходов: 8
  • Номинальная суммарная мощность выходов: 3,5 кВт (указанное значение мощности может быть распределено между выходами в произвольном порядке, но не более 2,2 кВт на один выход)
  • Максимальный ток каждого из силовых выходов: 10А
• Функциональные характеристики:
  • Сетевой интерфейс: Ethernet 10/100/1000Mbit совместимый
  • Поддерживаемые протоколы: встроенный HTTP сервер, SNMP v1, v2C, v3, DHCP, ICMP, ModBus/TCP, SNTP, Telnet (в режиме CLI), настраиваемая логика решений
  • Удаленное обновление внутреннего ПО с использованием TFTP соединения
  • Оповещение: SMTP, SNMP
  • Энергонезависимый журнал событий на 4000 записей
• Измерительные и контрольные характеристики:
  • Погрешность измерения действующего значения входного напряжения ±0,5% ±0,1В
  • Погрешность измерения частоты входного напряжения, не более: ±0,25%
  • Погрешность измерения тока силовых выходов, не более: ±1,0% ±0,01А
  • Номинальный диапазон измерения тока силовых выходов: 0,025...10 А
  • Автоматическая защита от перегрузки: есть
  • Автоматическое повторное включение: есть
  • Выбор неприоритетных выходов для первоочередного отключения при перегрузке по входу: есть
• Порты ввода-вывода:
  • 1 порт Ethernet 10/100Mbit, разъемы RJ45
  • 1 вход для подключения дискретных датчиков (позволяет подключать датчики открытия дверей, движения, затопления и проч.)
  • 1 порт I2C (разъем RJ12) - интерфейс цифровых датчиков (позволяет подключать датчики температуры, влажности, давления, модули расширения релейных выходов)
• Условия эксплуатации, габаритные размеры и масса:
  • Диапазон рабочих температур: от 0 °С до +40 °С
  • Охлаждение: естественное
  • Габаритные размеры, ВxШxГ: не более 44x483x65 мм
  • Масса: не более 1,0 кг
