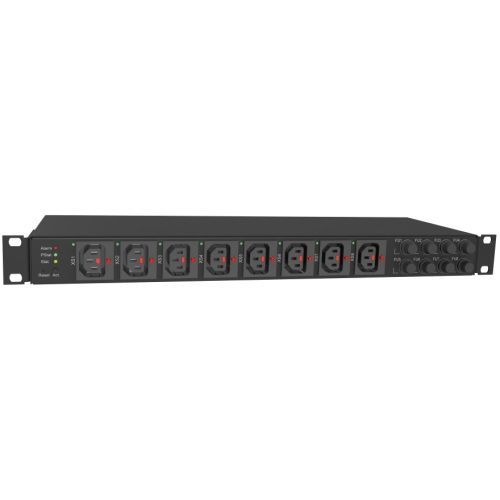

Устройство распределения электрического тока RPowerNode 8PDU ACC

RPowerNode 8PDU - устройство распределения электрического тока по нагрузкам потребителя (Smart PDU, «распределитель электропитания») с управлением по протоколу IP через Ethernet (или Интернет).

RPowerNode 8PDU позволяет дистанционно управлять электропитанием нагрузок потребителей, в ручном или автоматическом режиме производить включение и выключение серверов и другого сетевого оборудования по сети Ethernet, и производить перезапуск контролируемого оборудования при его «зависании» отключением электропитания на произвольный интервал времени.

Управление розетками в RPowerNode 8PDU осуществляется посредством электромеханических реле с «триггерным управлением». Это позволяет не отключать нагрузку потребителей до тех пор, пока подано напряжение на вход устройства при программном или аппаратном (кнопкой «Reset») перезапуске контроллера управления, обновлении ПО. Кроме того, в исполнении устройства RPowerNode 8PDUi для коммутации розеток используются нормально-замкнутые контакты реле, что обеспечивает продолжение электропитания нагрузок потребителей даже в аварийных состояниях устройства.

Особенности

• Каждый из выходов устройства имеет защиту от перегрузок и коротких замыканий, реализованную встроенными плавкими вставками предохранителей. Плавкие вставки подбираются таким образом, что срабатывание защиты одного из выходов не влечет за собой отключение входного автоматического выключателя (т.е. электропитание остальных выходов не прерывается)
• Измерение параметров электропитания: частоты напряжения сети, действующего значения напряжения сети, действующих значений токов каждого выхода (порог чувствительности - 50 мА), полной, активной и реактивной мощностей выходов, коэффициентов мощности нагрузок

• Контроль температуры, влажности, давления (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc, PrSensorEnc по цифровому интерфейсу на расстоянии до 18 метров);

• Настраиваемая гибкая система логического управления силовыми выходами в автоматическом режиме (т.е. возможность программирования пользователем логики работы силовых выходов в зависимости от состояния датчиков)

• Возможность логгирования (периодической записи в энергонезависимой памятидо 30000 точек в кольцевом режиме) измеренных значений параметров электропитания и датчиков контроля окружающей среды
• Синхронизация системного времени (в том числе в исполнении без часов реального времени) с NTP сервером времени;
• Возможность подключения до 2-х модулей расширения LPN relay с дополнительными 4-мя силовыми релейными выходами;
• Устройство поддерживает работу по протоколу SNMP версий 1, 2С, 3 (в том числе с шифрованием данных)
• Устройство может быть удаленно сконфигурировано через графический WEB интерфейс или по протоколам SNMP, ModBus/TCP, Telnet (в режиме CLI (командная строка))
• Функция отправки SNMP трапов при возникновении события
• FirmWare может быть обновлено через Ethernet с использованием TFTP соединения

Модификации

Технические характеристики

• Электрические характеристики:
  • Номинальное рабочее напряжение: 220 В
  • Диапазон рабочих напряжений: 85…264 В
  • Номинальная частота рабочего напряжения: 50(60) Гц
  • Диапазон частот рабочего напряжения: 45…65 Гц
  • Максимальный входной ток: 16 А (40 A)
  • Мощность потребления: не более 15 Вт
  • Число независимо управляемых силовых выходов: 8
  • Номинальная суммарная мощность выходов: 3,5 кВт (8,8 кВт) (указанное значение мощности может быть распределено между выходами в произвольном порядке, но не более 2,2 кВт на один выход)
  • Максимальный ток каждого из силовыхвыходов: 3,15А, 5А, 6,3А, 8А, 10А - в зависимости от установленной плавкой вставки предохранителя соответствующего выхода
  • Напряжение резервного источника питания цифровой части устройства: 9...13,5 В
• Функциональные характеристики:
  • Сетевой интерфейс: Ethernet 10/100/1000Mbit совместимый (встроенный Ethernet коммутатор, 2 разъема RJ-45)
  • Поддерживаемые протоколы: встроенный HTTP сервер, SNMP v1, v2C, v3, DHCP, ICMP, ModBus/TCP, SNTP, Telnet (в режиме CLI), настраиваемая логика решений
  • Удаленное обновление внутреннего ПО с использованием TFTP соединения
  • Оповещение: SMTP (без шифрования), SNMP
  • Энергонезависимый журнал событий на 4000 записей
• Измерительные и контрольные характеристики:
  • Погрешность измерения действующего значения входного напряжения ±0,5% ±0,1В
  • Погрешность измерения частоты входного напряжения, не более: ±0,25%
  • Погрешность измерения тока силовых выходов, не более: ±1,0% ±0,01А
  • Номинальный диапазон измерения тока силовых выходов: 0,05...20 А
  • Аппаратный контроль наличия напряжения на каждом силовом выходе: есть
  • Аппаратный контроль исправности плавких вставок предохранителей: есть
  • Автоматическая защита от перегрузки в течение нормированных интервалов времени: (115-150)% в течение 2 минут; (150-180)% в течение 10 секунд; (180-220)% в течение 0,5 секунды; более 220% в течение 0,1 секунды;
  • Автоматическое повторное включение: есть
  • Выбор неприоритетных выходов для первоочередного отключения при перегрузке по входу: есть
• Порты ввода-вывода:
  • 2 порта Ethernet 10/100Mbit, разъемы RJ45
  • 2 входа для подключения дискретных датчиков (позволяет подключать датчики открытия дверей, движения и проч.)
  • 1 порт I2C (разъем RJ12) - интерфейс цифровых датчиков (позволяет подключать датчики температуры, влажности, давления, модули расширения релейных выходов)
• Условия эксплуатации, габаритные размеры и масса:
  • Диапазон рабочих температур: от 0 °С до +40 °С
  • Охлаждение: естественное
  • Габаритные размеры, ВxШxГ: не более 44x483x145 мм
  • Масса: не более 2,5 кг
