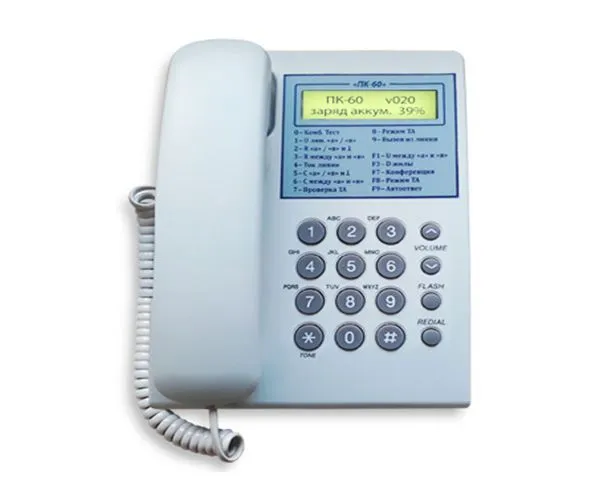

Прибор кросса КБ Связь ПК-60
Артикул | 003352 |
Компания TINVEST дилер | КБ Связь |
Наличие | На складе |
Цена
Включает НДС |
49 200 р.
48 216 р.
|
Вы можете купить Прибор кросса КБ Связь ПК-60 в интернет-каталоге TINVEST официального дилера КБ Связь по выгодной цене с доставкой по РФ.
Прибор кросса ПК-60 предназначен для измерения параметров абонентских линий, индикации их состояния, а также для проведения работ на кроссе и вне его по ремонту и техническому обслуживанию линейного и станционного оборудования.
Включен в Реестр промышленной продукции, произведенной на территории РФ
№ записи: 466\9\2023
Назначение и основные функции:
-
Измерение первичных параметров (U,R,C) двухпроводной телефонной линии связи.
-
Измерение параметров АТС.
-
Работа в качестве телефонного аппарата.
-
Обеспечение связи с монтером на линии, или абонентом, а также удаленная проверка параметров телефонного аппарата абонента.
Измерение первичных параметров U, R, C:
-
Измерение постоянного (до 400В) и переменного (до 300В) напряжений на проводах «а» и «б» и между ними.
-
Измерение сопротивления изоляции между проводом «а» и землей, проводом «б» и землей и между проводами «а» и «б» от 0,1Ом до 1 ГОм.
При обнаружении низкого сопротивления (менее 3кОм) проводится анализ на короткое замыкание и определение расстояния до места повреждения кабеля. -
Измерение сопротивления шлейфа и тока абонентской линии.
-
Автоматическая компенсация сопротивления измерительного кабеля.
-
Измерение емкости между проводом «а» и землей, проводом «б» и землей и между проводами «а» и «б» до 30 мкФ. Дополнительно проводится анализ на обрыв и определение расстояния до места обрыва.
-
Все измерения могут проводиться как отдельно, так и в составе комплексного теста.
Измерение параметров АТС:
-
Измерение напряжения и частоты вызывного сигнала АТС.
-
Измерение напряжения и частоты сигнала станции АТС.
-
Измерение напряжения станционной батареи АТС.
-
Режим автоответчика. При поступлении на прибор вызывного сигнала происходит занятие линии и выдача в неё специального тиккера. Тиккер выдается в течение 5 секунд, после чего следует отбой и переход в состояние ожидания следующего вызывного сигнала. Режим используется для оценки качества и возможности установления разговорного тракта.
Работа в качестве телефонного аппарата:
-
Работа в режиме телефонного аппарата с тональным или импульсным набором номера в сторону АТС.
-
Прослушивание линии. В этом режиме при подключении к абонентской линии через динамик и трубку будут прослушиваться все сигналы, передаваемые по контролируемой линии. Микрофон трубки отключен, нагрузка линии по постоянному току отсутствует.
-
Режим конференция. В этом режиме, при подключении к абонентской линии, включается микрофон трубки, и прибор входит в режим конференции, при котором работника кросса будут слышать оба абонента.
Работа с монтером на линии:
В этом режиме прибор находится в состоянии ожидания вызова из линии. Вызов производится подключением трубки монтера между исправными проводами «а» и «b» или между любым исправным из них и «землей». При любом из этих подключений в приборе прозвучит акустический сигнал. Такой же сигнал будет передаваться в трубку монтера по исправному проводу. При ответе на вызов, прибор перейдет в разговорное состояние через трубку или громкоговоритель.
Работа с абонентской линией:
-
Вызов абонента индукторным сигналом 25 Гц, связь с абонентом.
-
Определение цифры, набранной на телефонном аппарате, подключенном к линии в тональном режиме. В импульсном режиме: измерение длительности импульсов и пауз в серии.
-
Формирование в линию фонического сигнала 800 Гц для вызова абонента, не положившего трубку на рычажный переключатель.
-
Все операции в линии выполняются как с обычными, так и со спаренными абонентами.
Характеристики
Технические характеристики:
-
Питание: от аккумуляторов, расположенных внутри корпуса, или от сети переменного тока 220В через адаптер 6В/0,5А.
-
Габариты: 160х210х70мм.
-
Вес: не более 1 кг.
Комплект поставки:
-
Прибор – 1шт.
-
Комплект кабелей – 1шт.
-
Адаптер/зарядное устройство AC/DC 220/6В, 0,5А – 1 шт.
-
Руководство пользователя – 1шт.
Срок гарантии:
2 года с момента продажи, при отсутствии нарушений условий эксплуатации.
