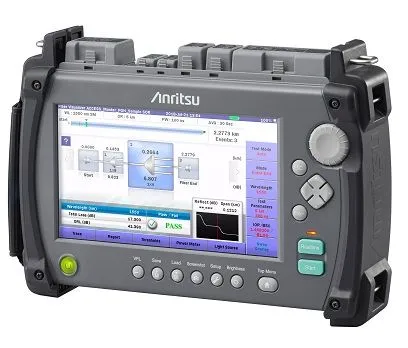

Anritsu MT9085x - оптический рефлектометр

Anritsu MT9085x - оптический рефлектометр
Артикул 017708
Компания TINVEST дилер Anritsu
Наличие Под заказ
Цена
По запросу
Получить КП

Вы можете купить Anritsu MT9085x - оптический рефлектометр в интернет-каталоге TINVEST официального дилера Anritsu по выгодной цене с доставкой по РФ.

Серия рефлектометров Anritsu MT9085x (MT9085A, MT9085B, MT9085C) – это компактный переносной  тестер для проведения импульсных испытаний, измерения оптических потерь/мощности и проверки торцов оптоволокна.

Прибор может использоваться при установке и обслуживании магистральных оптоволоконных линий (базовых и городских сетей, сетей централизованного радиодоступа (Mobile Fronthaul) и опорных сетей передачи данных (Mobile Backhaul)) до устранения неполадок сетей доступа, таких как обрывы в отводных кабелях.

Тестеры MT9085 оснащены широким, цветным сенсорным 8-дюймовым ЖК-дисплеем, удобными аппаратными кнопками и поворотной ручкой.
Прибор получил обновленную функцию визуализации волокна для быстрой проверки оптоволоконного канала передачи Fiber Visualizer.

Модификации

Название Краткое описание
MT9085C Оптический рефлектометр с большим динамическим диапазоном
MT9085B Оптический рефлектометр со средним динамическим диапазоном
MT9085A Оптический рефлектометр с малым динамическим диапазоном

Особенности

  • 8-дюймовый ЖК-экран с хорошей считываемостью даже под прямыми солнечными лучами;
  • Повышенная эффективность работы благодаря преимуществам сенсорного ЖК-экрана, поворотной ручки и специальных аппаратных кнопок;
  • Простая в использовании функция визуализации волокна (Fiber Visualizer) для упрощения анализа оптоволоконной линии;
  • Быстрое определение местоположения изгиба волокна с использованием режима высокоскоростной развертки и развертки с высоким соотношением сигнал/шум в реальном времени;
  • Высокоточное обнаружение событий и измерения потерь (макс. динамический диапазон 46 дБ, мертвая зона – 0,8 м);
  • Определение событий каждого разветвителя, количество ответвлений до 1х128;
  • Измерение оптических потерь и мощности с помощью опциональных встроенных источника света, измерителя оптической мощности и источника видимого света;
  • Проверка торца оптического волокна с использованием внешнего оптоволоконного эндоскопа.
Функция визуализации волокна (Fiber Visualizer) поддерживает два типа развертки реального времени (высокоскоростная развертка, развертка с высоким соотношением сигнал/шум), обеспечивающих проверку состояния оптоволоконных соединений и изгибов посредством анализа осциллограмм; обнаружение любых событий в оптоволкне и измерения потерь выполняются с высокой точностью (максимальный динамический диапазон 46 дБ, мертвая зона 0,8 м).

При проверке торца оптического волокна используется опция внешнего оптоволоконного эндоскопа (продается отдельно) для отображения состояния торца наконечника оптического разъема на экране основного блока MT9085.

Технические характеристики

Технические характеристики рефлектометров MT9085A/B/C

Размеры и масса

Без защитного кожуха

Размеры: 270 (Ш) × 165 (В) × 61 (Д) мм

Масса: 1,6 кг без батареи, 1,9 кг с батареей

С защитным кожухом (опция 010)

Размеры: 284 (Ш) × 200 (В) × 77 (Д) мм

Масса: 2,6 кг с батареей

Экран

Сенсорный ЖК-экран размером 8 дюймов

Интерфейсы

USB 2.0: тип A × 3 шт. (память), USB1.1: MicroB × 1 шт. (USB-накопитель)

*Номинальный ток питания USB – 500 мА

Беспроводной интерфейс

WLAN / Bluetooth

*через USB-адаптер, подключенный к USB-порту

Хранение данных

Внутренняя память: 1 ГБ (до 50 000 разверток),

Внешняя память (USB): до 32 ГБ

Источник питания

12 В (DC),

От 100 В до 240 В (AC),

Допустимый диапазон входного напряжения: от 90 В до 264 В, 50 Гц/60 Гц

Аккумулятор

Тип: литий-ионный

Время работы: 12 часов, Telcordia GR-196-CORE, редакция 2, сентябрь 2010 г.

Время зарядки: < 5 часов (в отключенном состоянии)

Потребляемая мощность

Максимум 20 Вт (зарядка), стандартная – 4 Вт (низкий уровень подсветки, развертка остановлена)

Функции энергосбережения

Отключение подсветки: выключено/от 1 до 99 минут

Автоматическое отключение: выключено/от 1 до 99 минут

Вертикальная шкала

0.1, 0.2, 0.5, 1.0, 2.0, 5.0, 10.0 дБ/деление

Установка IOR

от 1.300000 до 1.700000 (с шагом 0.000001)

Единицы

км, м, кфт, фут, мили

Языки

Выбирается пользователем (английский, упрощенный китайский, традиционный китайский, французский, немецкий, итальянский, корейский, португальский, русский, испанский, шведский и японский)

Количество точек отсчета

до 150 001

Разрешение отсчета

от 0.05 м до 60 м

Точность измерения отражения

Одномодовый режим: ±2 дБ (При измерении оптоволокна с неподключенным окончанием длиной около 25 км, Диапазон расстояний: 50 км, Ширина импульса: 2 мкс)

Многомодовый режим: ±4 дБ (При измерении оптоволокна с неподключенным окончанием длиной около 4,5 км, Диапазон расстояний: 10 км, Ширина импульса: 100 нс)

Точность измерения расстояния

± 1 м ± 3 × измеренное расстояние × 10-5 ± разрешение маркера (за исключением неопределенности IOR)

Точность измерения потерь (линейность)

± 0,05 дБ / дБ или ± 0,1 дБ (большая величины)

Диапазон расстояний

Одномодовый режим: 0.5, 1, 2.5, 5, 10, 25, 50, 100, 200, 300 км

Многомодовый режим: 0.5, 1, 2.5, 5, 10, 25, 50, 100 км

Режимы тестирования

Оптоволоконный визуализатор: определение местоположения конца/обрыва, сквозные потери, длина волокна, сводный графический отчет, отчет в формате PDF

Стандартный рефлектометр: выбираемая пользователем автоматическая или ручная настройка

Рефлектометр для монтажа: автоматическое, многоволновое тестирование

Источник света: Стабилизированный источник света (CW, 270 Гц, 1 кГц, 2 кГц)

Комплект для измерения потерь (опциональный): Измеритель мощности и источник света

Видеозонд для проверки разъемов (опциональный)

Визуальный локатор неисправностей (опция): видимый красный свет для идентификации волокна и устранения неисправностей

Анализ событий в волокне

Автоматическая либо ручная работа, отображение в табличном формате

Настройка пользовательских порогов соответствия/несоответствия:

Отражающие и неотражающие события: от 0.01 до 9.99 дБ (шаг 0.01 дБ)

Отражение: от 70,0 до 20,0 дБ (с шагом 0,1 дБ)

Окончание/обрыв волокна: от 1 до 99 дБ (с шагом 1 дБ)

Количество обнаруженных событий: до 99

Обнаружение макроизгибов

Формат рефлектограмм OTDR

Универсальный Telcordia. SOR, выпуск 2 (SR-4731)

Другие функции

Развертка в реальном времени: 0.15 с

Режимы измерения потерь: потери между двумя точками, дБ/км, LSA (аппроксимация методом наименыших квадратов) между двумя точками, потери в сращиваниях, возвратные потери (ORL)

Режимы усреднения: по времени (от 1 до 3600 с)

Обнаружение активного волокна: Проверка волокна на наличие излучения

Проверка подключения: Автоматическая проверка качества соединения рефлектометра с тестируемым волокном

Наложение и сравнение разверток, Функция шаблонов, Поддержка USB-клавиатуры, Дистанционное управление, удаленный графический интерфейс пользователя, функция парольной защиты

Условия окружающей среды

Рабочая температура и влажность: от -10 ° до + 50 ° C, <80% (без конденсации)

Температура хранения и влажность: от –20 ° до + 60 ° C, <80% (без конденсации)

Вибрация: Соответствует MIL-T-28800E Класс 3

Пылезащищеннсть: MIL-T-28800E (Dust Exposure) Класс 2

Брызгозащищённость: IP51 (IEC 60529), JIS C 0920 тип I

Одиночные удары: MIL-T-28800E Style A (Высота 46 см, 8 углов, 6 граней; Всего 14 падений в отключенном состоянии),

Ударные нагрузки с ускорением: IEC 60068-2-27, JIS C60068-2-27,

Удары на подставке: MIL-T-28800E(Угол 45 ° или кромка, приподнятая на 100 мм, всего 4 удара, питание включено)

ЭМС

EN61326-1, EN61000-3-2

Низковольтная директива

EN61010-1

RoHS

EN50581


Метрологические характеристики

Метрологические характеристики рефлектометров MT9085A/B/C

Опции

Режим высокого разрешения/ расширенного диапазона

Длина волны

Тип волокна

Ширина импульса

Динамический диапазон

Мертвая зона (по отражению)

(IOR = 1.500000)

Мертвая зона (обратное рассеяние)

(IOR = 1.500000)

MT9085C

MT9085C-053

+

1310/1550 нм ± 25 нм

Одномодовое (SMF)

10/125 мкм

ITU-T G.652

3, 10, 20, 30, 50, 100, 200, 500, 1000,

2000, 4000, 10000, 20000 нс

46/46 дБ

≤1 м, 0.8 м (типичное значение)

≤ 3.8/4.3 м

25/25 дБ (Ширина импульса: 100 нс)

MT9085C-057

+

1310/1550/1625 нм ± 25 нм

46/46/44 дБ

≤ 3.8/4.3/4.8 м

25/25/23 дБ

(Ширина импульса: 100 нс)

MT9085B

MT9085B-053

+

1310/1550 нм ± 25 нм

3, 10, 20, 30, 50, 100, 200, 500, 1000,

2000, 4000, 10000, 20000 нс

42/41 дБ

≤1 м, 0.8 м (типичное значение)

≤5/5.5 м

MT9085B-055

+

1310/1550 нм ± 25 нм,

от 1645 нм до 1655 нм

Одномодовое (SMF)

10/125 мкм

ITU-T G.652

42/41/35 дБ

MT9085B-056

+

1310/1490/1550 нм ± 25 нм

42/41/41 дБ

MT9085B-057

+

1310/1550/1625 нм ± 25 нм

40/39/38 дБ

MT9085B-058

+

1310/1490/1550/1625 нм ± 25 нм

42/41/41/40 дБ

≤7/7.5/7.5/8.5 м

MT9085B-063

+

1310/1550 нм ± 25 нм,

850/1300 нм ± 30 нм

Гибридное (SMF/MMF)

SMF: см. выше

MMF: 3, 10, 20, 30, 50, 100, 200, 500,

1000, 2000, 4000 нс

850 нм: без поддержки

1000, 2000, 4000 нс

42/41 дБ

29/28 дБ

≤5/5.5 м,

≤4/5 м

(3/4 м, типичное значение)

MT9085A

MT9085A-053

+

1310/1550 нм ± 25 нм

Одномодовое (SMF)

10/125 мкм

ITU-T G.652

3, 10, 20, 30, 50, 100, 200, 500, 1000,

2000, 4000, 10000, 20000 нс

39/37.5 дБ

≤1 м, 0.8 м (типичное значение)

≤5/5.5 м

MT9085A-057

+

1310/1550/1625 нм ± 25 нм

37/35.5/32.5 дБ

≤6/6.5/7.5 м

MT9085A-063

+

1310/1550 нм ± 25 нм,

850/1300 нм ± 30 нм

Гибридное (SMF/MMF)

SMF: см. выше

MMF: 3, 10, 20, 30, 50, 100, 200, 500,

1000, 2000, 4000 нс

850 нм: без поддержки 1000, 2000, 4000 нс

39/37.5 дБ

29/28 дБ

≤5/5.5 м,

≤4/5 м

(3/4 м, типичное значение)

Безопасность лазерного излучения

IEC 60825-1:2007 класс 1M: опции 053, 055, 056, 057, 058, 063

21CFR1040.10 Исключая отклонения, связанные с соответствием требованиям лазерного уведомления № 50 от 24 июня 2007 г.
