Fluke Networks OFP-Q-ADD - набор оптического рефлектометра из Quad OTDR модуля и компенсационных катушек
Артикул | 017241 |
Компания TINVEST дилер | Fluke Networks |
Артикул производителя: | 4334849 |
Наличие | На складе |
Цена
Включает НДС |
881 016 руб.
|
Вы можете купить Fluke Networks OFP-Q-ADD - набор оптического рефлектометра из Quad OTDR модуля и компенсационных катушек в интернет-каталоге TINVEST официального дилера Fluke Networks по выгодной цене с доставкой по РФ.

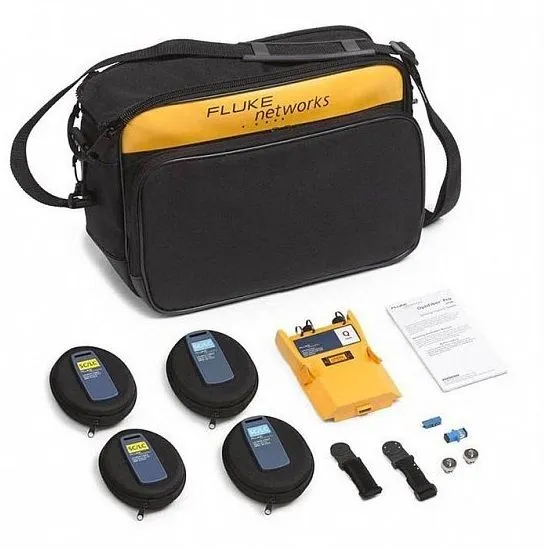

Fluke Networks OFP-Q-ADD - набор из сменного Quad (SM+MM) OTDR модуля и комплектом аксессуаров.
Предназначен для тестирования и сертификации волоконно-оптических линий связи (рефлектометрия). Подходит для расширения функционала любой модели прибора, на платформе Versiv, имеющей удаленный модуль.Комплект поставки OFP-Q-ADD
- Модуль OptiFiber Quad OTDR;
- Две многомодовые компенсационные катушки SC/LC - 50 мкм;
- Две одномодовые компенсационные катушки SC/LC - 9 мкм;
- Два сменных адаптеров LC исходных портов OTDR;
- Симплексный (одинарный) адаптер SC/SC;
- Симплексный (одинарный) адаптер LC/LC;
- Подвесной набор TPAK Fiber;
- Сумку для переноски;
- Сертификат о калибровке и руководство пользователя
Технические характеристики
Модуль Quad | ||
Длины волн |
850 нм ± 10 нм 1300 нм +35/-15 нм 1310 нм ± 25 нм 1550 нм ± 30 нм |
|
Совместимые типы оптоволокна |
50/125 мкм 62,5/125 мкм Одномодовый |
|
Мертвая зона событий 1 |
850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт 1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
|
Мертвая зона затухания 2 |
850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт 1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
|
Динамический диапазон 3, 5, 6 |
850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно 1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
|
Установка максимальной длины |
MM: 40 км SM: 130 км |
|
Диапазон измерения расстояния 4, 5, 7, 8, 9, 10 |
850 нм: 9 км 1300 нм: 35 км 1310 нм: 80 км 1550 нм: 130 км |
|
Диапазон отражающей способности 4, 5 |
850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) 1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
|
Разрешающая способность пробы | 3 см - 400 см | |
Продолжительность импульса (номинальная) |
850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
|
Время тестирования (на длину волны) | ||
Автоматическая настройка: MM – 5 с (стандартно) SM – 10 с (стандартно) |
||
Настройка быстрого тестирования: MM – 2 с (стандартно) SM – 5 с (стандартно) |
||
Настройка наивысшей точности: MM – 2 – 180 с SM – 5 – 180 с |
||
Настройка FaultMap: MM – 2 с (стандартно), MM – 180 с (макс.) SM – 10 с (стандартно), SM – 180 с (макс.) |
||
Настройка OTDR для центра обработки данных: MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.) SM – 20 с (стандартно) SM – 40 с (макс.) |
||
Ручная настройка: -3, 5, 10, 20, 40, 60, 90, 120, 180 с SM - 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
1. Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
2. Измерение выполняется при отклонении ± 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
3. Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.
4. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.
5. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.
6. SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
7. 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
8. 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
9. 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).
10. 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
11. Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.
12. дБ колебания на шаг 1 дБ.
13. Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.
