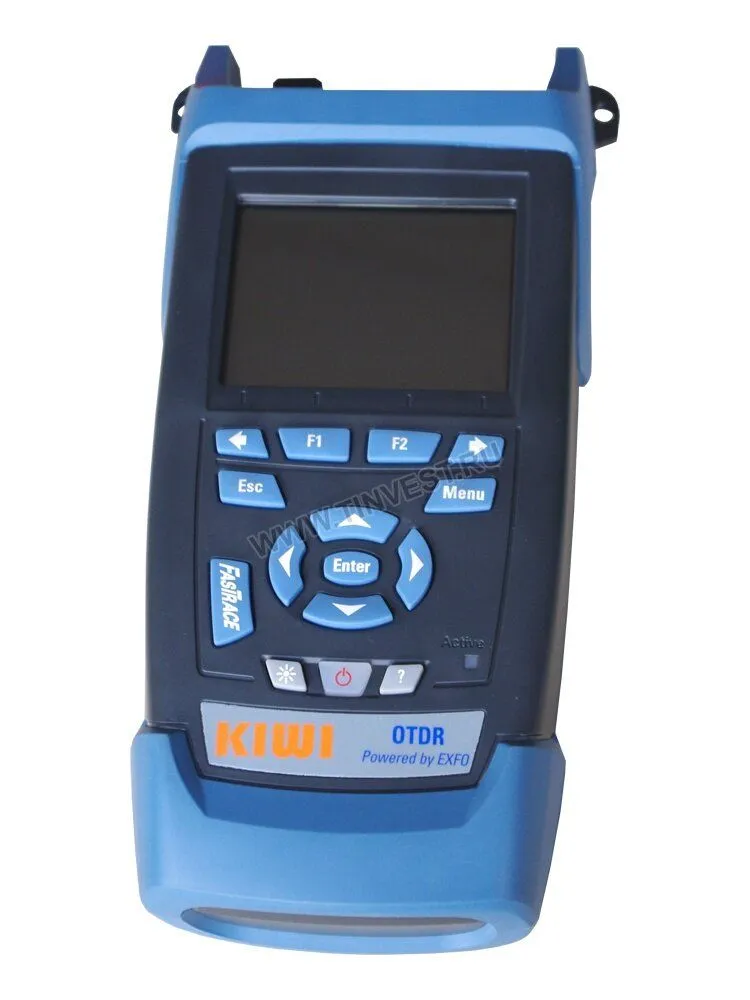

KIWI-7120 Оптический рефлектометр (SM, 1310/1550/1625, 37/35/37dB)

KIWI-7120 Оптический рефлектометр (SM, 1310/1550/1625, 37/35/37dB)
Артикул 001325
Компания TINVEST дилер KIWI
Наличие На складе
Цена
Включает НДС
857 588 руб.
Получить КП

Вы можете купить KIWI-7120 Оптический рефлектометр (SM, 1310/1550/1625, 37/35/37dB) в интернет-каталоге TINVEST официального дилера KIWI по выгодной цене с доставкой по РФ.



Рефлектометр KIWI-7000 создан для работы в полевых условиях. Он используется для тестирования оптических сетевых терминалов (ONT), оконечных терминалов или распределительных панелей, для оценки характеристик распределительных волокон в FTTX, поиска неисправностей и обнаружения местоположения дефектов.

KIWI-7000 делает тестирование ВОЛС легкой задачей. Для этого достаточно подсоединить волокно, нажать кнопку FasTrace - и можно просмотреть полученный результат. Этот прибор подходит даже для инженеров с минимальными знаниями в области тестирования оптических волокон и рефлектометрии. Специально разработанный пакет программного обеспечения для тестирования ВОЛС позволяет увидеть все результаты и сразу оценить состояние линии. Без какого-либо дополнительного анализа можно просмотреть данные о длине волокна и подробный отчет о его состоянии, а также проверить наличие макроизгибов.

KIWI-7000 позволяет сохранить до 500 рефлектограмм.

Рефлектометр реализован в трех модификациях: KIWI-7000, KIWI-7100 иKIWI-7120.

В модификации KIWI-7100 значительно улучшен динамический диапазон, а также сокращены мертвые зоны по событиям и по затуханиям. Поэтому прибор идеален для тестирования сетей FTTX и кабельного ТВ. Его минимальная мёртвая зона 1 м, вдвое меньшая, чем у KIWI-7000, позволяет легко локализовать сбойные участки и классифицировать все события между передатчиком и центральным офисом, сетью доступа и элементами сети FTTH.

Кроме того, версия KIWI-7100 обладает большим числом точек на рефлектограмме (до 64000) и большим диапазоном дальности работы, который составляет 0...260 км.

Модификацию KIWI-7120 дополнительно отличает от KIWI-7100 наличие порта с длиной волны 1625нм и фильтром, что позволяет проводить измерения активных волокон.

Основные преимущества:

  • Легкость в использовании: тестирование нажатием одной клавиши (макроизгиб, локализация сбойных участков, индикаторы pass/fail)
  • Режим локализации сбойных участков для быстрой идентификации и локализации обрывов волокна
  • Яркий TFT-дисплей
  • Малые габариты, вес всего 1 кг
  • Прочный корпус, защищающий прибор в полевых условиях эксплуатации
Технические характеристики
Характеристики KIWI-7000 KIWI-7100 KIWI-7120
Рефлектометр
Длины волн,(нм) 1310/1550 1310/1550 1310/1550 отдельный порт с фильтрованной 1625нм
Ширина импульса,(мс) 10, 30, 100, 275, 1000, 2500, 10000 5,10,30,50,100,275,500,1000,2500,10000, 20000
Количество точек усреднения 30000 64000
Динамический диапазон,(дБ) 29/28 37/35 37/35/37
Мертвая зона по затуханиям,(м) 11 4/4.5 4/4.5/4.5
Мертвая зона по событиям,(м) 2.5 0.8
Разрешающая способность, (м) 0.16 0.08
Линейность, (дБ/дБ) +/-0,05 +/-0,03
Порог потерь, (дБ) 0.05 0.01
Погрешность расстояния, (м) ± (1 + 0.005 % x расстояние + пространственное разрешение) ± (0,75 + 0.0025 % x расстояние + пространственное разрешение)
Диапазон расстояний, (км) От 1.25 до 160 От 0.65 до 260
Типичное время обновления в реальном времени, (с) 0.5 0.25
Источник излучения
Выходная мощность источника излучения, (дБм) -9 -2.5 -2.5
Внутренняя модуляция 270Гц, 1кГц, 2кГц, CW
Длина волны излучения, (нм) 1310/1550 1310/1550 1310/1550/1625
Прочие характеристики
Возможные типы адаптеров для рефлектометра FC/SC/ST/E-2000/HMS-10AG
Полировка APC или UPC
Память 500 трасс (встроенная память) + USB
Условия работы от -18°C до +50°C, 0 % - 95 % без конденсата
Влагозащищенность Прорезиненный влагозащищенный корпус
Размер (В x Ш x Г) 25.0 см x 12.5 см x 7.5 см
Вес 1 кг
Питание Li-Ion аккумуляторы (8 часов работы)
Информация для заказа
KIWI-7000 Оптический рефлектометр (SM, 1310/1550, 29/28 dB)
KIWI-7100 Оптический рефлектометр (SM, 1310/1550, 37/35 dB)
KIWI-7120 Оптический рефлектометр (SM, 1310/1550нм 37/35dB и 1625нм с фильтром 37dB)
