Оптический рефлектометр Fluke Networks FQM-100-M-VFL

Оптический рефлектометр Fluke Networks FQM-100-M-VFL
Артикул 017419
Компания TINVEST дилер Fluke Networks
Артикул производителя: 4774951
Наличие На складе
Цена
Включает НДС
266 112 руб.
Получить КП

Вы можете купить Оптический рефлектометр Fluke Networks FQM-100-M-VFL в интернет-каталоге TINVEST официального дилера Fluke Networks по выгодной цене с доставкой по РФ.

Fluke Networks FQM-100-M-VFL — комплект с коммутационным кабелем UPS-UPS и визуальным локатором неисправностей VisiFault

Fiber QuickMap заполняет пробел между визуальным локатором VFL и рефлектометром OTDR. Эти модели просты в обращении, подобно визуальному локатору VFL, и предоставляют информацию о расстоянии и мощности для точек с высоким уровнем потерь, разрывов и точки окончания оптоволокна. Они также определяют, является ли оптоволокно активным.

Прибор Fiber QuickMap можно немедленно использовать без пользовательской установки. Просто включите его, подключитесь к проверяемому многомодовому соединению и нажмите кнопку «TEST», чтобы обеспечить требуемую видимость канала для быстрого поиска неисправностей или проверки возможности соединения. Не нужно попросту тратить время на настройки, указание типов оптоволокна или его стандартов.

  • Работает с многомодовым оптоволокном, 50/125 мкм и 62,5/125 мкм
  • 850 нм выходная длина волны. Измерение до 4 921 футов (1 500 м) оптоволокна за считанные секунды
  • Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в многомодовом волокне
  • Измерение и обнаружение сращиваний с высокими потерями
  • Обнаружение точки окончания оптоволокна
  • Поиск потенциальных источников интенсивного потока ошибочных битов, вызванного отражением от загрязненных или слабых соединений
  • Выявление активных оптических сигналов перед началом процесса тестирования
  • Быстрая настройка. Подключите волокно и нажмите кнопку «Test». Не требуется длительная настройка.
  • Быстрое обнаружение проблем. Время тестирования — шесть секунд. Больше никакого поиска неисправностей вслепую, который может занимать несколько часов.
  • Изменение показателя преломления (IOR) для повышения точности длины оптоволокна
  • Хорошая видимость в темных областях. Дисплей с подсветкой автоматически выключается
  • Съемный адаптер SC легко очищается
  • Доступность дополнительных сменных адаптеров LC, ST и FT
  • Продолжительный срок использования батарей; 1 500 тестов (обычно) от 2 батарей AA
  • Прочная конструкция; проведены испытания на вибрацию и падение с высоты 1 м

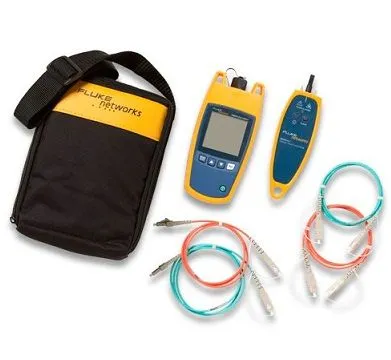

Комплектация
В комплект входят:
  • Устройство выявления неисправностей в многомодовом оптоволокне
  • Привинчивающийся сменный адаптер SC
  • Коммутационный кабель UPC-UPC длиной 2 м
  • Сумка
  • Краткое справочное руководство на 4 языках (руководства на 9 языках доступны онлайн)
  • Инструкция по технике безопасности
  • Батареи
  • Визуальный локатор неисправностей VisiFault Visual Fault Locator с универсальным адаптером 2,5 мм
Технические характеристики
  Fiber QuickMap
Рабочая температура с батареей 0ºC – 50ºC
Диапазон температур хранения -20ºC – 60ºC
Относительная рабочая влажность (без конденсации) 95% (от 10 ºC до 35 ºC); 75% (от 35 ºC до 40 ºC); неконтролируемая: < 10 ºC
Вибрация Случайн., от 5 Гц до 500 Гц, MIL-PRF- 28800F КЛАССА 2
Ударная нагрузка Испытание методом падения с высоты 1 метра
Высота над уровнем моря 3000 м
Электромагнитная совместимость RU 61326-1: 2004
Тип батареек 2 щелочные батареи типа AA (без зарядного устройства)
Время работы от батарей Тестирований (типичное количество): 1500
О безопасности лазера Класс 1 CDRH, соответствие стандарту EN 60825-2
Тип ЖК-монитора С черно-белой подсветкой (сегменты)
Индекс диапазона преломлени 1,45 до 1,5 (фабричная настройка по умолчанию 1,496)
Автоотключение Автоматически выключается по прошествии 5 минут, если не были нажаты никакие клавиши. Подсветка выключается первой.
Фабричный интервал калибровки Отсутствует
Выходная длина волн 850 нм ± 10 нм
Классификация лазера Класс 1 CDRH, соответствие стандарту EN 60825-2
Динамический диапазон >11 дБ
Максимальное расстояние 1500 метров или 4921 футов
Максимальное количество показываемых неисправностей 9
Точность расстояния (0 м - 1500 м или 0 футов - 4921 футов) ± (1 м + 0,1% x длина) для неисправностей, связанных с отражением1 ± (3 м + 0,1% x длина) для неисправностей, не связанных с отражением2
Скорость тестирования обычно < 6 секунд
Разъём Сменный адаптер SC, который можно чистить, полировка класса UPC
Типы протестированного оптоволокна 50/125 мкм или 62,5/125 мкм для многомодовых соединений
Обнаружение неисправностей, связанных с отражением3 Пороговое значение по умолчанию: -35 дБ (пользователь может выбирать значения от -20 дБ до -45 дБ с шагом в 5 дБ)
Точность отражающей способности4 ± 4 дБ
Максимальный показатель отражающей способности -20 дБ
Обнаружение неисправностей, связанных с потерями5 Пороговое значение по умолчанию: 0,70 дБ (пользователь может выбирать значения от 0,5 дБ до 6,1 дБ с шагом в 0,2 дБ)
Качество межпанельных соединителей Если волокно не подсоединено или соединитель загрязнен, прибор для устранения неисправностей будет показывать значения 0 м или 0 футов.
Обнаружение работающего волокна Обнаруживает оптические сигналы с длинами волн от 600 нм до 1050 нм и отображает индикацию ACTIVE LINE <АКТИВНАЯ ЛИНИЯ> в случае наличия сигнала. После первого обнаружения каждые 3 секунд осуществляет поиск сигнала. Максимальная входная мощность: +7 дБ.
