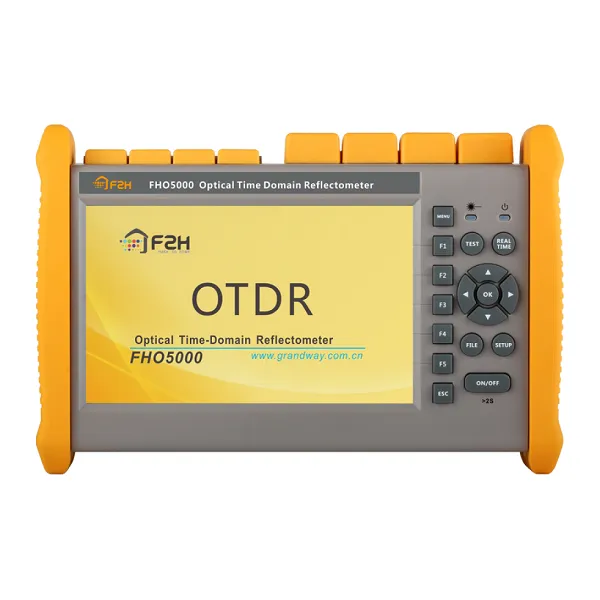

Оптический рефлектометр Grandway FHO5000-S2538F предназначен для диагностики волоконно-оптических линий связи городского и магистрального масштаба.

Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с активным оптоволокном 1625 нм (фильтр) и динамическим диапазоном 38 дБ. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.

Grandway FHO5000-S2538F-LS-PM-TS-FM посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.

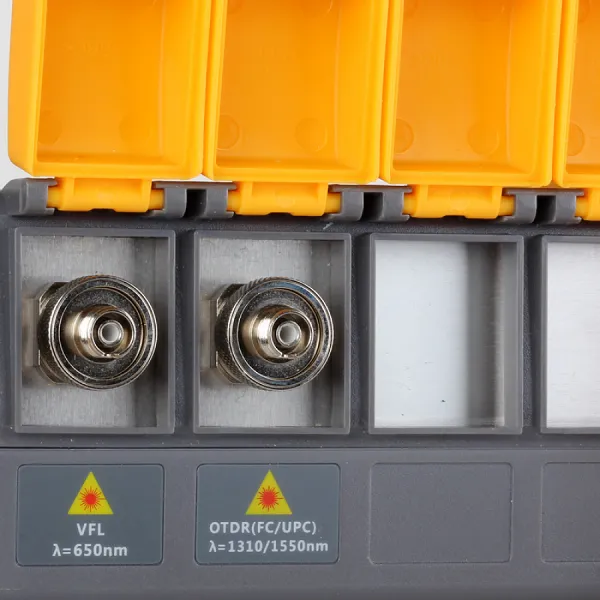

Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.

Особенности

  • Продуманный дизайн, прочный корпус;
  • Компактный, легкий;
  • Режим измерений в реальном времени;
  • Контроль наличия света в волокне в целью предотвращения повреждения;
  • Встроенный определитель обрывов VFL (в базовой комплектации);
  • Измеритель мощности PM (в базовой комплектации);
  • Источник излучения LS (в базовой комплектации);
  • Сенсорный экран TS (в базовой комплектации);
  • Защита корпуса от воды - IP65;
  • Оптический микроскоп (опция FIM-4);
  • Установка маркеров, 2шт;
  • Память на 40000 рефлектограмм;
  • Программное обеспечение для генерации отчетов.

Вы можете купить Оптический рефлектометр Grandway FHO5000-S2538F в интернет-каталоге TINVEST официального дилера Grandway по выгодной цене с доставкой по РФ.

Параметр Значение
Длина волны 1625  нм
Динамический диапазон 38 дБ
Мертвая зона по затуханию (ADZ) 5 м
Мертвая зона по событиям (EDZ) 1 м
Ширина импульса 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Количество точек выборки 128 000
Разрешение по расстоянию Минимум 0,25 м
Линейность ≤ 0,05 дБ/дБ
Порог по потерям 0,01 дБ
Разрешение по потерям 0,001 дБ
Разрешение по расстоянию 0,01 м
Погрешность по расстоянию ± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по выборке)
Определитель обрывов 10 мВт, 2 Гц
Тип оптического коннектора

FC/PC

Память 40 000 рефлектограмм
Интерфейсы

RJ-45 - 1шт


USB - 3шт (тип А - 2шт, тип B - 1шт)

Экран

Цветной сенсорный  TFT-LCD 7 дюймов

Питание

Сеть 220 В или аккумулятор

6 часов работы от аккумулятора

Температура эксплуатации -10 до +50 оС
Температура хранения -20 до +70 оС
Габариты, мм 253 × 168 × 73,5
Вес ( нетто) , кг  1,5
Другие функции
  • Обновление данных в режиме работы в реальном времени (1 раз в секунду)
  • Диапазон времени усреднения  (от 1 до 3600 с)
  • Обнаружения траффика в волокне
  • Режим наложения и сравнения рефлектограмм
  • Рефлектометр с опциями: VFL, LS, PM, TS, FM;
  • Адаптер питания 12В;
  • Аккумуляторная батарея Lithium;
  • Оптический адаптер FC;
  • USB-кабель;
  • Инструкция для быстрой настройки (eng);
  • Заводской калибровочный сертификат (eng);
  • Сумка для транспортировки.
