Оптический рефлектометр Связьприбор OTDR GammaXM модуль 1310DF для систем мониторинга

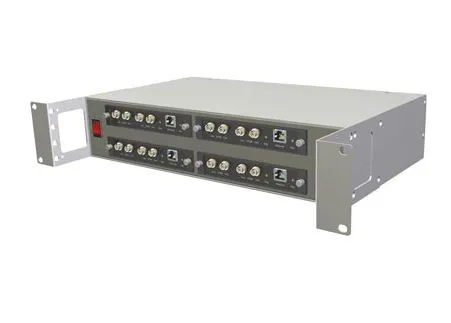

OTDR GammaXM - это восьмиканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для стационарной установки в узлы сети и выполнен в корпусе типоразмера 2U, специально для размещения в 19-дюймовую стойку. OTDR GammaXM состоит из четырех сменных модулей OTDR.

Каждый модуль двуканальный (для измерения двух разных волокон) и оснащен интерфейсом Ethernet для удаленного управления. Таким образом существует возможность "горячей" замены модуля OTDR, без потери работоспособности всей системы.

Предлагается два варианта оптической конфигураций для сменных модулей:

• для мониторинга светлых волокон (LF - Light Fiber)

• для мониторинга темных волокон (DF - Dark Fiber)

Модули для работы на светлом волокне оснащены сквозным каналом и фильтром. На рисунках изображены оптические схемы одного измерительного канала для модулей 1310 LF и 1625 LF


Модули для работы на темном волокне не имеют сквозного канала и предназначены для подключения к одному концу линии. На рисунке изображена оптическая схема одного измерительного канала для модулей 1550 DF

Технические характеристики

Тип измеряемого волокна	Одномодовое (SMF)
Тип оптических разъемов	FC/UPC
Вносимое затухание для сквозного канала	менее 1дБ
Изоляция между сквозным каналом и OTDR	не менее 50дБ
Модуль	1310 DF
Длина волны OTDR, нм	1310±15
Динамический диапазон, дБ	37
Мертвая зона по затуханию, м	7
Мертвая зона по событиям, м	3
Длительность импульса, нс	8 - 20 000
Диапазоны расстояний, км	2.5; 5; 10; 25; 50; 100; 200
Дискретность отображения затухания, дБ	0.001
Максимальное число точек	65000
Минимальная дискретность по расстоянию	20см
Питание	~220В, макс 120Вт
Габариты / Масса	485 х 235 х 90 мм / 6 кг
