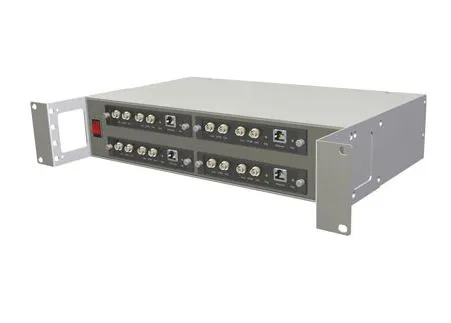

OTDR GammaXM - это восьмиканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для стационарной установки в узлы сети и выполнен в корпусе типоразмера 2U, специально для размещения в 19-дюймовую стойку. OTDR GammaXM состоит из четырех сменных модулей OTDR.

Каждый модуль двуканальный (для измерения двух разных волокон) и оснащен интерфейсом Ethernet для удаленного управления. Таким образом существует возможность "горячей" замены модуля OTDR, без потери работоспособности всей системы.

Предлагается два варианта оптической конфигураций для сменных модулей:
  • для мониторинга светлых волокон (LF - Light Fiber)
  • для мониторинга темных волокон (DF - Dark Fiber)
Модули для работы на светлом волокне оснащены сквозным каналом и фильтром. На рисунках изображены оптические схемы одного измерительного канала для модулей 1310 LF и 1625 LF

Модули для работы на темном волокне не имеют сквозного канала и предназначены для подключения к одному концу линии. На рисунке изображена оптическая схема одного измерительного канала для модулей 1550 DF


Технические характеристики

 Тип измеряемого волокна  Одномодовое (SMF)
 Тип оптических разъемов  FC/UPC
 Вносимое затухание для сквозного канала  менее 1дБ
 Изоляция между сквозным каналом и OTDR  не менее 50дБ
 Модуль 1625 LF
 Длина волны OTDR, нм 1625±15
 Динамический диапазон, дБ 34
 Мертвая зона по затуханию, м  7
 Мертвая зона по событиям, м  3
 Длительность импульса, нс  8 - 20 000
 Диапазоны расстояний, км 2.5; 5; 10; 25; 50; 100; 200
 Дискретность отображения затухания, дБ  0.001
 Максимальное число точек  65000
 Минимальная дискретность по расстоянию  20см
 Питание ~220В, макс 120Вт
 Габариты / Масса 485 х 235 х 90 мм / 6 кг
