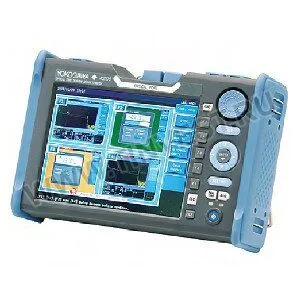

Рефлектометр оптический Yokogawa AQ7275 (735041, MM/SM, 850/1300/1310/1550 нм, 22,5/24/40/38 дБ, PM, SLS, 2 порта, FC-адаптеры)

Рефлектометр оптический Yokogawa AQ7275 (735041, MM/SM, 850/1300/1310/1550 нм, 22,5/24/40/38 дБ, PM, SLS, 2 порта, FC-адаптеры)
Артикул 000485
Компания TINVEST дилер YOKOGAWA
Наличие Под заказ
Цена
По запросу
Получить КП

Вы можете купить Рефлектометр оптический Yokogawa AQ7275 (735041, MM/SM, 850/1300/1310/1550 нм, 22,5/24/40/38 дБ, PM, SLS, 2 порта, FC-адаптеры) в интернет-каталоге TINVEST официального дилера YOKOGAWA по выгодной цене с доставкой по РФ.

Развивая современную линию оптических рефлектометров серии AQ7270, компания Yokogawa представляет новый прибор — оптический рефлектометр для ВОЛС масштаба мегаполиса, оптических СКС и сетей FTTx — Yokogawa AQ7275.
Новый рефлектометр вобрал в себя все лучшие характеристики предыдущих моделей: готовность к работе в полевых условиях, скорость и точность проведения измерений, удобное управление и высокий комфорт для любого уровня пользователя.
Широкий выбор встраиваемых опций позволяет избавиться от необходимости носить с собой большое количество дополнительного оборудования.
Динамический диапазон нового рефлектометра достигает 45 дБ, что дает возможность применять его как на коротких трассах, так и на протяженных магистральных линиях. AQ7275 русифицирован и поставляется с руководством пользователя на русском языке.

Особенности

  • Повышенная на порядок стабильность лазерного источника оптического порта рефлектометра позволяет проводить измерения в PON-сетях на сплиттерах с большим числом ответвлений (до 1х32);
  • Стабилизация встраиваемого лазерного источника дает возможность не только проводить идентификацию оптического волокна в муфте или кроссе совместно с определителем наличия оптического сигнала в волокне Fujikura FID-25/ FID26R, но и измерять оптические потери в линии;
  • Встроенный источник видимого света позволяет оперативно проводить поиск поврежденных оптических шнуров или идентификацию ОВ;
  • Возможность подключения оптических шнуров, оконцованных разъемами с угловой полировкой (APC) непосредственно к оптическому порту рефлектометра без дополнительных переходных адаптеров, дает возможность применять AQ7275 в сетях кабельного телевидения;
  • Рефлектометрические модули Yokogawa AQ7275 включают в себя блоки с двумя или тремя рабочими длинами волн для измерения параметров ВОЛС с SM оптическим волокном и четырехволновым гибридным SM/MM блоком. Рабочие длины волн могут быть 1310, 1550, 1625 и 1650 нм, в случае гибридного SM/MM блока — 850, 1300, 1310 и 1550 нм;
  • Увеличенное время автономной работы от стандартной аккумуляторной батареи.

Свидетельство
Yokogawa AQ7275
Комплектация

Стандартная комплектация

Оптический рефлектометр

Yokogawa AQ7275

Мягкий кейс для переноски

1 шт.

Универсальный оптический адаптер FC (сменный)

UFC

Ремень для переноски рефлектометра

SB

Боковой ремешок-ручка

HB

Сетевой адаптер с сетевым шнуром

1 шт.

USB flash-карта памяти

До 2 ГБ

Руководство пользователя на русском и английском языках

Есть

ПО для обработки рефлектограмм и подготовки отчетов

AQ7932

Дополнительная комплектация

Стабилизированный источник оптического излучения1)

SLS

Источник видимого оптического излучения1)

VLS

Измеритель оптической мощности1)

PM

Универсальный оптический адаптер SC (сменный)

USC

Оптический адаптер для подключения разъемов с угловой полировкой, SC/APC1)2)

ASC

Стандартная аккумуляторная батарея (до 6 часов работы)

739880

Навесная аккумуляторная батарея увеличенной емкости (до 18 часов работы)

739881

Бумага для термопринтера (рулон 80х25 мм)

А9010ZP

Термопринтер/LAN (опция)1)

PL

Нормализующая катушка (100 м)1)

DF

Зарядное устройство для 2-х батарей



Технические характеристики

ПАРАМЕТРЫ ДИСПЛЕЯ (ГОРИЗОНТАЛЬНАЯ ОСЬ)

Разрешение выборки

5 см, 10 см, 20 см, 50 см, 1 м, 2 м, 4 м, 8 м, 16 м, 32 м

Разрешение считывания, см

1 (минимально)

Число точек в рефлектограмме (точек выборки)

До 50 тыс.

Групповой показатель преломления

1,3…1,79999 с шагом 10Е-5

Единицы измерения расстояний

Км, футы или мили

Точность измерения расстояний, м

±1±2хLх10Е-5, где L - длина трассы

ПАРАМЕТРЫ ДИСПЛЕЯ (ВЕРТИКАЛЬНАЯ ОСЬ)

Масштаб вертикальной оси по затуханию, дБ/дел

0,2; 0,5; 1; 2; 5; 7,5

Разрешение считывания, дБ, мин.

0,001

Точность измерения потерь, дБ/дБ

±0,05

ИЗМЕРИТЕЛЬНЫЕ СПОСОБНОСТИ РЕФЛЕКТОМЕТРА

Измерение расстояний

Способен отображать до 8 символов при определении расстояния между двумя произвольными точками на рефлектограмме.

Измерение потерь

Способен отображать потери с шагом от 0.001 дБ до 5 сим­волов максимально; способен вычислять проходные потери, потери на единицу длины и потери на соединении (сварном или механическом) между двумя любыми точками на рефлектограмме.

Измерение возвратных потерь

Способен измерять возвратные потери и суммарные возвратные потери на всей трассе или между двумя любыми точками на рефлектограмме.

Обработка данных

Анализ нескольких трасс одновременно; двунаправленный анализ рефлектограммы; анализ разности двух трасс; анализ участка рефлектограммы.



ПАРАМЕТРЫ РЕФЛЕКТОМЕТРА

Внутренняя память



Более 1000 рефлектограмм. Можно хранить не только трассы, но и условия измерения

Дисплей



ЖК, цветной 16 млн. цветов, диагональю 8.4”, 640х480

Интерфейсы:

USB

2 порта USB 1.1: порт А и порт Б

Оптические порты

1 или 2 (второй оптический порт устанавливается в моделях рефлектометра с длиной волны 1625, 1650 нм длиной волны и в комбинированных SM/MM модулях)

Порт принтера

Выносной блок термопринтера

Ethernet

RJ-45, в выносном блоке термопринтера

Формат представления данных:

Чтение

SOR, TRD, TRB, SET

Запись

SOR (Telcordia), SET, CSV, BMP, JPG, PNG

Электропитание:

Сетевой адаптер

100 ... 240 В, 50/60 Гц

Батарея

Потр. мощность — 70 Вт; Ni-MH; время работы — 6 часов (30 секундные измерения, повторяю­щиеся через каждые 10 минут; время зарядки — 5 часов.

Условия эксплуатации



0 ... 45 °С, относительная влажность — 85%

Размер



287х197х85 мм (без блока принтера);287x197x135 мм (с блоком принтера)

Вес



2,8 кг
