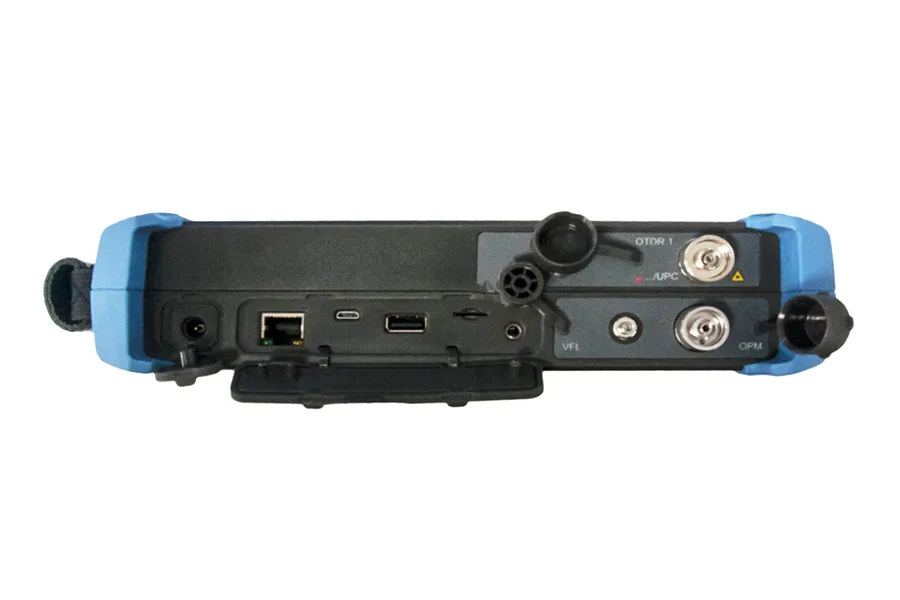

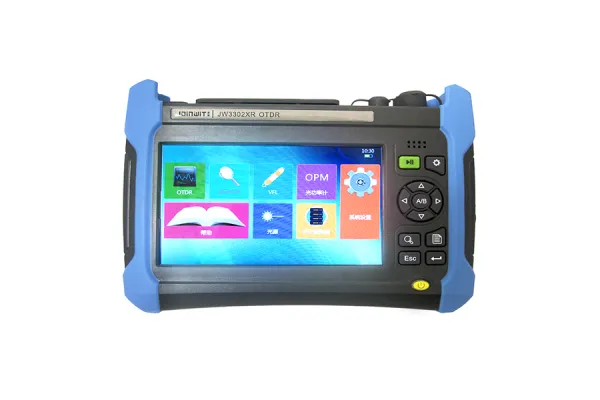

Рефлектометр оптический Joinwit TR3302XR-M1

Артикул	056570
Компания TINVEST дилер	Joinwit
Наличие	На складе

1 год гарантии

Выгодная доставка

Цена Включает НДС	316 160 руб.

Получить КП

Купить

Вы можете купить Рефлектометр оптический Joinwit TR3302XR-M1 в интернет-каталоге TINVEST официального дилера Joinwit по выгодной цене с доставкой по РФ.

Joinwit TR3302XR-M1 — волоконно-оптический рефлектометр высокого разрешения

Оптический рефлектометр TR3302XR-M1 это универсальный оптический рефлектометр для контроля многомодовых и одномодовых линий связи на длинах волн 850/1300/1310/1550 нм и предназначен для измерения ослабления и отражения оптического сигнала, длины волокна до мест неоднородностей.

Рефлектометр представлен в моноблочном портативном исполнении и имеет вес менее 2 кг. Данная модель оснащена также измерителем оптической мощности, источником оптического излучения, и ярким визуализатором дефектов. Тип оптических рефлектометров TR3302XR утверждён в качестве средства измерений.

Номер в Госреестре СИ 98400-26.

Особенности:

Автоматическая установка параметров тестирования
Автоматическая таблица событий и схематическое изображение событий
Возможность подключения видеоскопа для контроля качества торца волокна
Русифицированное меню
Запись данных во внутренней памяти, на USB Flash или SD карту
Управление осуществляется, как с клавиш, так и через сенсорный емкостной дисплей

Комплект поставки:

Оптический рефлектометр TR3302XR-M1
Блок питания
Адаптеры FC типа (установлены на порт рефлектометра и измерителя мощности)
Универсальный адаптер 2,5 мм установлен на разъём визуализатора
Адаптер SC
Flash-карта/диск с программным обеспечением для обработки рефлектограмм и удалённого доступа
Сумка для переноски с наплечным ремнем
Эксплуатационная документация

Дополнительные аксессуары:

видеоскоп для проверки качества торцов волокна
адаптеры ST, LC для разъёма рефлектометра
адаптеры универсальные 1,25 и 2,5 мм для разъёма измерителя мощности

Технические характеристики

Характеристики TR3302XR-M1
Рефлектометр
Рабочие длины волн, нм	850/1300/1310/1550
Длительность импульса, нс	3, 5, 10, 30, 80, 160, 320, 640, 1280, 5120, 10240, 20480 (SM)3, 5, 10, 30, 80, 160, 320, 640, 1280 (MM 850 нм)
Динамический диапазон, дБ	28/26/37/36
Диапазон измерения расстояния, км	от 0,4 до 256
Мертвая зона по затуханию, м	8
Мертвая зона по событиям, м	1,5
Разрешающая способность, м	0,026
Источник оптического излучения
Выходная мощность непрерывного излучения, не менее, дБм	-5
Внутренняя модуляция	270 Гц, 1кГц, 2 кГц, CW
Длина волны излучения, нм	850/1300/1310/1550
Измеритель средней мощности
Длина волны калибровки, нм	850/1310/1490/1550/1625/1650
Измеряемая мощность	от -60 дБ до 10 дБ
Разрешение, дБ	0,001
Размерность	дБм, Вт
Визуализатор повреждений
Длина волны излучения, нм	650±20
Выходная мощность излучения, мВт	Типовое значение не менее 2
Общие параметры
Возможные типы адаптеров	FC, SC, ST, LC
Размеры, мм / Вес, г	252x180x55 / 1,8±0,2
Ёмкость батареи, мАч	6800
Время непрерывной работы от встроенной батареи, ч	8
Питание	LiIon батарея или (блок питания 17V±3V (2A)100-240B/50-60Гц)
Условия эксплуатации, °C	от -10 °C до +50 °C
Интерфейс	USB, Micro-USB (служебный), SD card, 10M/100M Ethernet
Дисплей	800×480, 7-дюймов TFT цветной
