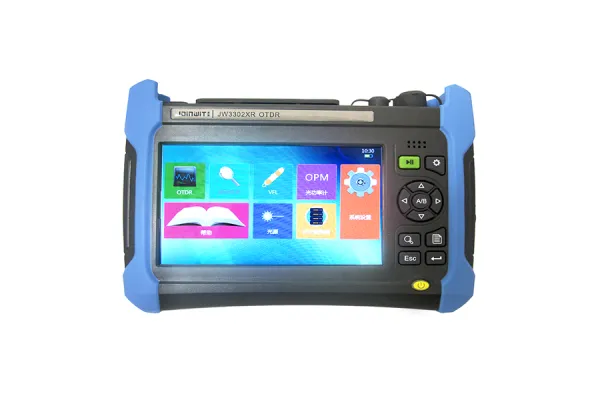

Рефлектометр оптический Joinwit TR3302XR-S3

Артикул	104972
Компания TINVEST дилер	Joinwit
Наличие	Под заказ

1 год гарантии

Выгодная доставка

Цена	По запросу

Получить КП

Купить

Вы можете купить Рефлектометр оптический Joinwit TR3302XR-S3 в интернет-каталоге TINVEST официального дилера Joinwit по выгодной цене с доставкой по РФ.

Joinwit TR3302XR-S3 — волоконно-оптический рефлектометр высокого разрешения.

Оптические рефлектометры TR3302XR-S1/S2/S3 это универсальные оптические рефлектометры для контроля одномодовых линий связи на длинах волн 1310/1550 нм и предназначены для измерения ослабления и отражения оптического сигнала, длины волокна до мест неоднородностей. Эти три модели различаются динамическим диапазоном и величиной мёртвых зон. С учётом характеристик пользователь может выбрать наиболее подходящую модификацию для его задач и бюджета.

Рефлектометр представлен в моноблочном портативном исполнении и имеет вес менее 2 кг. Данные модели оснащены также измерителем оптической мощности, источником оптического излучения, и ярким визуализатором дефектов.

Тип оптических рефлектометров TR3302XR утверждён в качестве средства измерений. Номер в Госреестре СИ 98400-26.

Особенности

Автоматическая установка параметров тестирования
Автоматическая таблица событий и схематическое изображение событий
Возможность подключения видеоскопа для контроля качества торца волокна
Русифицированное меню
Запись данных во внутренней памяти, на USB Flash или SD карту
Управление осуществляется, как с клавиш, так и через сенсорный емкостной дисплей

Комплект поставки:

Оптический рефлектометр TR3302XR
Блок питания
Адаптеры FC типа (установлены на порт рефлектометра и измерителя мощности)
Универсальный адаптер 2,5 мм установлен на разъём визуализатора
Адаптер SC
Flash-карта/диск с программным обеспечением для обработки рефлектограмм и удалённого доступа
Сумка для переноски с наплечным ремнем
Эксплуатационная документация

Дополнительные аксессуары:

видеоскоп для проверки качества торцов волокна
адаптеры ST, LC для разъёма рефлектометра
адаптеры универсальные 1,25 и 2,5 мм для разъёма измерителя мощности

Технические характеристики

Характеристики	TR3302XR-S1	TR3302XR-S2	TR3302XR-S3
Рефлектометр
Рабочие длины волн, нм		1310/1550
Длительность импульса, нс	3, 5, 10, 30, 80, 160, 320, 640, 1280, 5120, 10240, 20480 (SM)
Динамический диапазон, дБ (SNR=1)	37/35	42/40	45/42
Диапазон измерения расстояния, км		от 0,4 до 256
Мертвая зона по затуханию, м	8	4,5	4,5
Мертвая зона по событиям, м	1,5	0,8	0,8
Разрешающая способность, м		0,026
Источник оптического излучения
Выходная мощность непрерывного излучения, не менее, дБм		-5
Внутренняя модуляция		270 Гц, 1кГц, 2 кГц, CW
Длина волны излучения, нм		850/1300/1310/1550
Измеритель средней мощности
Длина волны калибровки, нм		850/1310/1490/1550/1625/1650
Измеряемая мощность		от -60дБ до 0 дБ или от -43дБ до +20 дБ
Разрешение, дБ		0,001
Размерность		дБм, Вт
Визуализатор повреждений
Длина волны излучения, нм		650±20
Выходная мощность излучения, мВт		Типовое значение не менее 2
Общие параметры
Возможные типы адаптеров		FC, SC, ST, LC
Размеры, мм / Вес, г		252x180x55 / 1,8±0,2
Емкость батареи, мАч		6800
Время непрерывной работы от встроенной батареи, ч		8
Питание		LiIon батарея или (блок питания 17V±3V (2A)100-240В/50-60Гц)
Условия эксплуатации, °C		от -10 °C до +50 °C
Интерфейс		USB, Micro-USB (служебный), SD card, 10M/100M Ethernet
Дисплей		800×480, 7-дюймов TFT цветной
