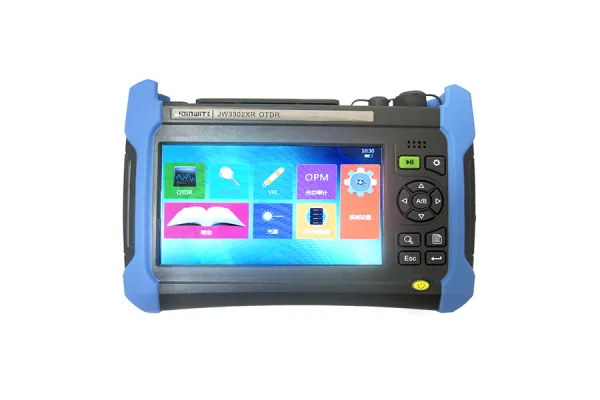

Рефлектометр оптический Joinwit TR3302XR-S4V2

Артикул	104973
Компания TINVEST дилер	Joinwit
Наличие	Под заказ

1 год гарантии

Выгодная доставка

Цена	По запросу

Получить КП

Купить

Вы можете купить Рефлектометр оптический Joinwit TR3302XR-S4V2 в интернет-каталоге TINVEST официального дилера Joinwit по выгодной цене с доставкой по РФ.

Joinwit TR3302XR-S4V2 — волоконно-оптический рефлектометр высокого разрешения

Оптические рефлектометр TR3302XR-S4/S4V2/S5 это универсальные оптические рефлектометры для контроля одномодовых линий связи на длинах волн 1310/1490/1550/1625 нм и предназначены для измерения ослабления и отражения оптического сигнала, длины волокна до мест неоднородностей. Эти три модели различаются наборами длин волн тестирования, динамическими диапазонами и величиной мёртвых зон. Как и обычная модель JW3302XR-S4, новая модель TR3302XR-S4V2 оснащена фильтром для работы на «живом» волокне и имеет увеличенный динамический диапазон 45/42/42 дБ (SNR=1), что особенно важно при обслуживании PON.

Рефлектометр представлен в моноблочном портативном исполнении и имеет вес менее 2 кг. Данная модель оснащена также измерителем оптической мощности, источником оптического излучения, и ярким визуализатором дефектов.

Тип оптических рефлектометров TR3302XR утверждён в качестве средства измерений. Номер в Госреестре СИ 98400-26.

Особенности:

Автоматическая установка параметров тестирования
Автоматическая таблица событий и схематическое изображение событий
Возможность подключения видеоскопа для контроля качества торца волокна
Русифицированное меню
Запись данных во внутренней памяти, на USB Flash или SD карту
Управление осуществляется, как с клавиш, так и через сенсорный емкостной дисплей

Комплект поставки:

Оптический рефлектометр TR3302XR
Блок питания
Адаптеры FC типа (установлены на порт рефлектометра и измерителя
мощности)
Универсальный адаптер 2,5 мм установлен на разъём визуализатора
Адаптер SC
Flash-карта/диск с программным обеспечением для обработки рефлектограмм и удалённого доступа
Сумка для переноски с наплечным ремнем
Эксплуатационная документация

Дополнительные аксессуары:

видеоскоп для проверки качества торцов волокна
адаптеры ST, LC для разъёма рефлектометра
адаптеры универсальные 1,25 и 2,5 мм для разъёма измерителя мощности

Технические характеристики

Характеристики	TR3302XR-S4	TR3302XR-S4V2	TR3302XR-S5
Рефлектометр
Рабочие длины волн, нм	1310/1550/1625	1310/1550/1625	1310/1490/1550
Длительность импульса, нс	3, 5, 10, 30, 80, 160, 320, 640, 1280, 5120, 10240, 20480 (SM)3, 5, 10, 30, 80, 160, 320, 640, 1280 (MM 850 нм)
Динамический диапазон, дБ (SNR=1)	37/35/35	45/42/42	45/42/42
Диапазон измерения расстояния, км	от 0,4 до 256	от 0,4 до 256	от 0,4 до 256
Мертвая зона по затуханию, м	8	4,5	8
Мертвая зона по событиям, м	1,5	0,8	1,5
Разрешающая способность, м	0,026	0,026	0,026
Источник оптического излучения
Выходная мощность непрерывного излучения, не менее, дБм	-5	-5	-5
Внутренняя модуляция	270 Гц, 1кГц, 2 кГц, CW	270 Гц, 1кГц, 2 кГц, CW	270 Гц, 1кГц, 2 кГц, CW
Длина волны излучения, нм	850/1300/1310/1550	850/1300/1310/1550	850/1300/1310/1550
Измеритель средней мощности
Длина волны калибровки, нм	850/1310/1490/1550/1625/1650	850/1310/1490/1550/1625/1650	850/1310/1490/1550/1625/1650
Измеряемая мощность	от -60дБ до 0 дБ или от -43дБ до +20 дБ	от -60дБ до 0 дБ или от -43дБ до +20 дБ	от -60дБ до 0 дБ или от -43дБ до +20 дБ
Разрешение, дБ	0,001	0,001	0,001
Размерность	дБм, Вт	дБм, Вт	дБм, Вт
Визуализатор повреждений
Длина волны излучения, нм	650±20	650±20	650±20
Выходная мощность излучения, мВт	Типовое значение не менее 2	Типовое значение не менее 2	Типовое значение не менее 2
Общие параметры
Возможные типы адаптеров	FC, SC, ST, LC	FC, SC, ST, LC	FC, SC, ST, LC
Размеры, мм / Вес, г	252x180x55 / 1,8±0,2	252x180x55 / 1,8±0,2	252x180x55 / 1,8±0,2
Емкость батареи, мАч	6800	6800	6800
Время непрерывной работы от встроенной батареи, ч	8	8	8
Питание	LiIon батарея или (блок питания 17V±3V (2A)100-240В/50-60Гц)	LiIon батарея или (блок питания 17V±3V (2A)100-240В/50-60Гц)	LiIon батарея или (блок питания 17V±3V (2A)100-240В/50-60Гц)
Условия эксплуатации, °C	от -10 °C до +50 °C	от -10 °C до +50 °C	от -10 °C до +50 °C
Интерфейс	USB, Micro-USB (служебный), SD card, 10M/100M Ethernet	USB, Micro-USB (служебный), SD card, 10M/100M Ethernet	USB, Micro-USB (служебный), SD card, 10M/100M Ethernet
Дисплей	800×480, 7-дюймов TFT цветной	800×480, 7-дюймов TFT цветной	800×480, 7-дюймов TFT цветной
