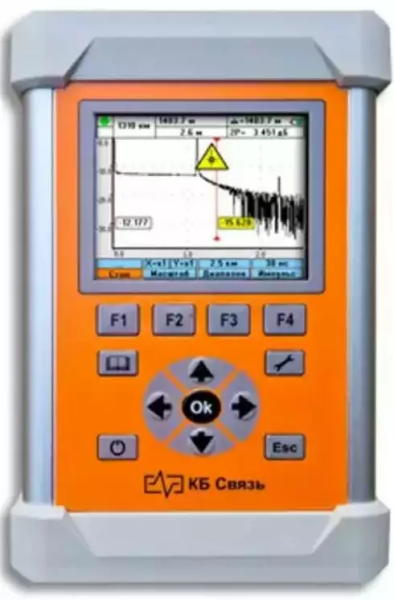

Рефлектометр оптический КБ Связь КВАНТ 3М0 1310/1550 (38/36 дБ)

Рефлектометр оптический КБ Связь КВАНТ-3М0 служит для измерения затухания в оптических волокнах и их соединениях, измерения длины кабеля и расстояния до мест неоднородностей в волоконно-оптических системах передачи. Прибор может тестировать длину витой пары в активном и пассивном состянии. Применяется при строительстве, ремонте и обслуживании волоконно-оптических линий связи.

Включен в Реестр промышленной продукции, произведенной на территории Российской Федерации № записи:   466\6\2023

Назначение

• Измерение затухания в оптических волокнах и их соединениях;
• Измерение длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи.
• Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом.
• Тестирование длины витой пары в активном и пассивном состоянии.
• Мониторинг активности сети, ping-тест.

Особенности КБ Связь КВАНТ

• Простота в эксплуатации: настройка всех параметров измерения на одном экране в течении нескольких секунд
• Сохранение рефлектограмм в внутренней памяти с параметрами измерений и дополнительным текстом
• Энергонезависимая память и часы реального времени
• Экранная клавиатура для создания названия рефлектограммы
• Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм
• Автоматический анализ рефлектограмм в табличной форме с указанием событий, типов событий в виде пиктограмм, расстояний до событий, потерь в дБ до событий и после событий
• Автоматический анализ рефлектограмм с установкой на самой рефлектограмме в месте события маркеров красного цвета и пиктограмм соответствующих типу события
• Измерение затухания на выбранном участке
• Расчет затухания на 1 км кабеля
• Питание от аккумуляторной батареи емкостью 4400 mA/ч или от сети переменного тока 220 В
• Питание и заряд может также производится от других зарядных устройств, имеющих USB выход с выходным напряжением питания 5 В и током 1 А (например, зарядные устройства смартфонов)
• Ethernet-тестер:
  • определение активного оборудования.
  • PING-тест: функция ping-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера;
  • DHCP-тест: поиск DHCP сервера в локальных сетях;

Комплект поставки

1. Рефлектометр КВАНТ-3М0  – 1 шт.
2. Блок питания/ зарядное устройство AC/DC 220/12B, 1 A – 1 шт.
3. Кабель для связи рефлектометра с ПК – 1 шт.
4. USB-флеш-накопитель с ПО для ПК – 1 шт.
5. Руководство по эксплуатации – 1 шт.
6. Сумка - чехол – 1 шт.

Характеристики:
