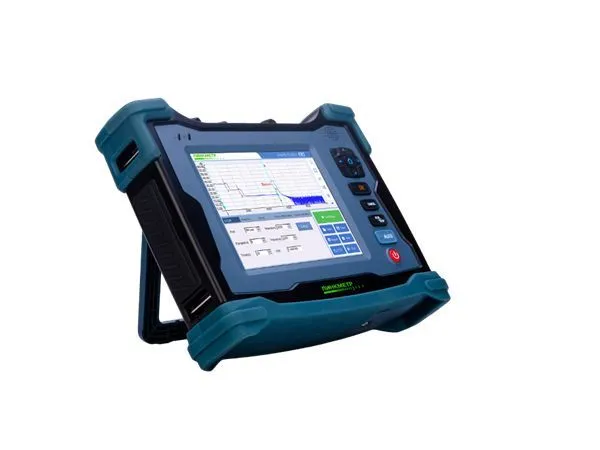

Рефлектометр OPWILL TRFTS510

Артикул	102396
Компания TINVEST дилер	OPWILL
Наличие	Под заказ

1 год гарантии

Выгодная доставка

Цена	По запросу

Получить КП

Вы можете купить Рефлектометр OPWILL TRFTS510 в интернет-каталоге TINVEST официального дилера OPWILL по выгодной цене с доставкой по РФ.

Рефлектометр серии TRFTS510 — это совершенно новый продукт, выпущенный под брендом Линкметр. Он обладает технологией быстрого запуска и поддерживает автоматический режим тестирования в реальном времени, что позволяет инженерам исследовать и обнаруживать оптические волокна или кабели в магистральных сетях, сетях метро и сетях доступа с высокой гибкостью, эффективностью и удобством.

Между тем, интерфейс его операционной системы имеет большое сходство с графическим интерфейсом Android, что значительно упрощает процедуру тестирования.

В госреестре под номером 96042-25

Особенности

Режим новичка с автоматической диагностикой трассы, настройкой одной кнопкой и обнаружением событий;
Маркеры расстояния, затухания, отражения и потери при сращивании;
Динамический диапазон до 43 дБ;
Форматы файлов SR-4731.sor;
Поддержите VFL;
Поддержка iOTA (опционально);
Измеритель мощности (опция);
Источник излучений (опция);
Мертвая зона события — менее 0,8 м;
Мертвая зона затухания — менее 3/4 м;
Минимальное разрешение выборки — 4 см, а точек выборки — до 256 000;
Удаленное управление через соединение RJ45 с помощью ПО OTDR Desktop.

Модификации

Продукт	Длина волны	Динамический диапазон
Обычный рефлектометр
TRFTS510-M-ac	1310/1550 нм	43/42 дБ
TRFTS510-H-ac	1310/1550 нм	40/39 дБ
TRFTS510-N-ac	1310/1550 нм	35/34 дБ
TRFTS510-L-ac	1310/1550 нм	32/30 дБ
РЕФЛЕКТОМЕТР PON
TRFTS510-H-acd	1310/1550/1625 нм	40/39/38 дБ
TRFTS510-H-abcd	1310/1490/1550/1625nm	40/37/39/38 дБ
TRFTS510-H-ace	1310/1550/1650 нм	40/39/38 дБ
TRFTS510-H-abce	1310/1490/1550/1650nm	40/37/39/38 дБ

Характеристики

Общие технические характеристики серии TRFTS510

ОБЩИЕ ХАРАКТЕРИСТИКИ
Экран	5,6-дюймовый сенсорный TFT-экран (640×480)
Интерфейсы
USB	USB, порт типа A, 2
Ethernet	10/100M Base-T, RJ45
Параметры
Хранение	16G
Размер и вес	161(В) x 210(Ш) x 46(Г) мм; 1,0 кг
Температура	Эксплуатация: от -10°C до 50°C; Хранение: от -40°C до 70°C
Относительная влажность	От 0% до 95% (без конденсации)
EMC	EN55022/CIPSR22; EN61000-3-2; EN55024
Аккумулятор и источник питания
Аккумулятор	Перезаряжаемый литий-кислородный аккумулятор; Время работы: 5 часов; Время зарядки: <3 часа (типичная температура: 25°C)
Источник питания	Вход: 100-240 В переменного тока, 50-60 Гц, 2A; Выход: 15 В ПОСТОЯННОГО ТОКА, 2 А

Технические характеристики серии TRFTS510

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Длина волны		1310±20 нм 1550±20 нм	1490±20 нм 1625±10 нм		1650±7 нм
Динамический диапазон (SNR=1) при 25°C		30 - 43 дБ Обычно при 20 с
Испытываемое волокно		Одномодовое оптическое волокно 9 мкм/125 мкм (ITU-T G.652)
Ширина импульса		3, 5, 10, 30, 50, 100, 275, 500, 1000, 5000, 10000, 20000 нс
Диапазон расстояний		0,5, 2,5, 5, 15, 40, 80, 120, 160, 200, 240 км
Мертвая зона событий		≤0.8 m
Мертвая зона затухания		≤3 m
Разрешение выборки		0,04 - 2 м
Точки отбора проб		256K
IOR		1.30000 - 1.80000
Линейность		±0,05 дБ/дБ
Неопределенность расстояния		±(0,75+0,0050%×расстояние + разрешение выборки) м
Время измерения		От 1 с до 300 с, в реальном времени
Порт рефлектометра		FC/PC (стандарт), SC/PC (опционально), LC/PC (опционально)		FC/APC (стандарт iOTA) SC/APC (опционально iOTA), LC/APC (опционально iOTA)
VFL	Длина волны	650±20nm
	Выходная мощность	+10 дБм
	Режим работы	CW, 1 Гц
Измеритель мощности (опция)	Длина волны	780 - 1800 нм
	Калиброванн ые длины волн	850, 1300, 1310, 1490, 1550, 1625 нм
	Диапазон измерений	+От 10 до -60 дБм
	Разрешение	0,01 дБ
Источник света (Использование порта рефлектометра, опционально)	Длина волны	1310/1550 ±20 нм
	Выходная мощность	>-4 дБм
	Режим работы	CW, 270 Гц, 330 Гц, 1 КГц, 2 КГц
Интеллектуальный анализ топологии оптического канала (опция)		Интеллектуальное сочетание различной ширины импульсов, единовременных потерь и обратных потерь волокна и сплиттера. Многократное получение импульсов и алгоритмы позволяют получить подробную информацию о каждом элементе волоконно-оптической линии.
Прочие средства тестирования (опция)		iNET включает функции PING, Trace Route, FTP upload and download и HTTP для проверки неисправности Ethernet-канала.
Лазерная безопасность		IEC 60825-1: 2007: КЛАСС 1; 21 CFR 1040.10
