Универсальный тестовый модуль VeEX RXT-6400 400G PAM4

Универсальный тестовый модуль VeEX RXT-6400 400G PAM4
Универсальный тестовый модуль VeEX RXT-6400 400G PAM4
Универсальный тестовый модуль VeEX RXT-6400 400G PAM4
Универсальный тестовый модуль VeEX RXT-6400 400G PAM4
Универсальный тестовый модуль VeEX RXT-6400 400G PAM4
Артикул 097462
Компания TINVEST дилер VeEX
Наличие Под заказ
Цена
По запросу
Получить КП

Вы можете купить Универсальный тестовый модуль VeEX RXT-6400 400G PAM4 в интернет-каталоге TINVEST официального дилера VeEX по выгодной цене с доставкой по РФ.

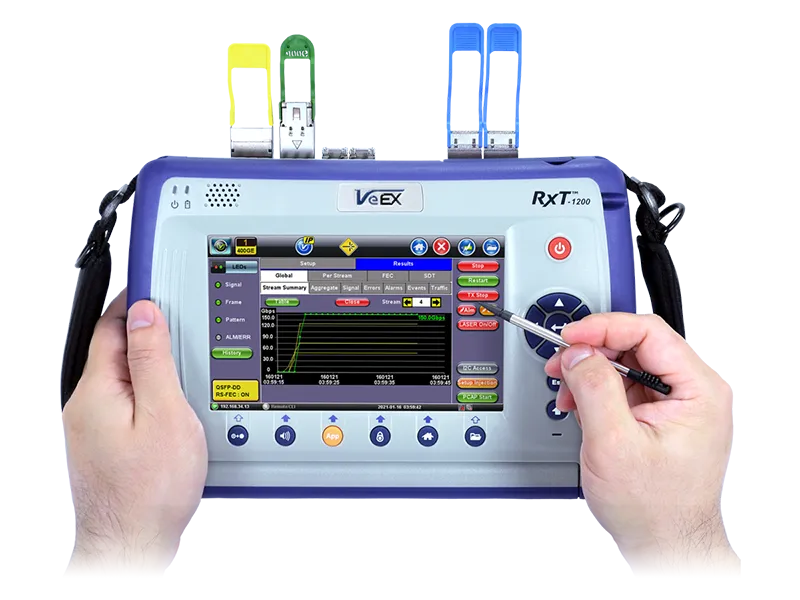

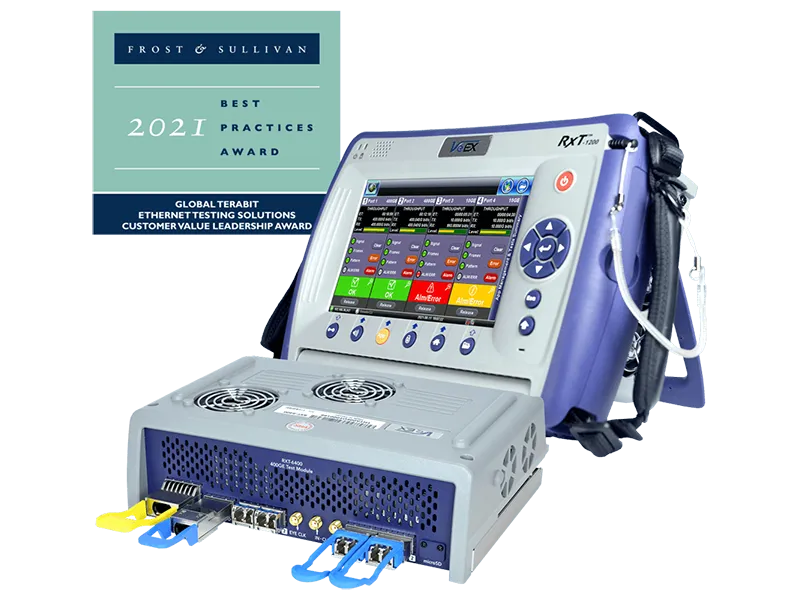

Платформа RxT c модулем RXT-6400 представляет собой наиболее функциональное и гибкое решение по тестированию до 400G на рынке.

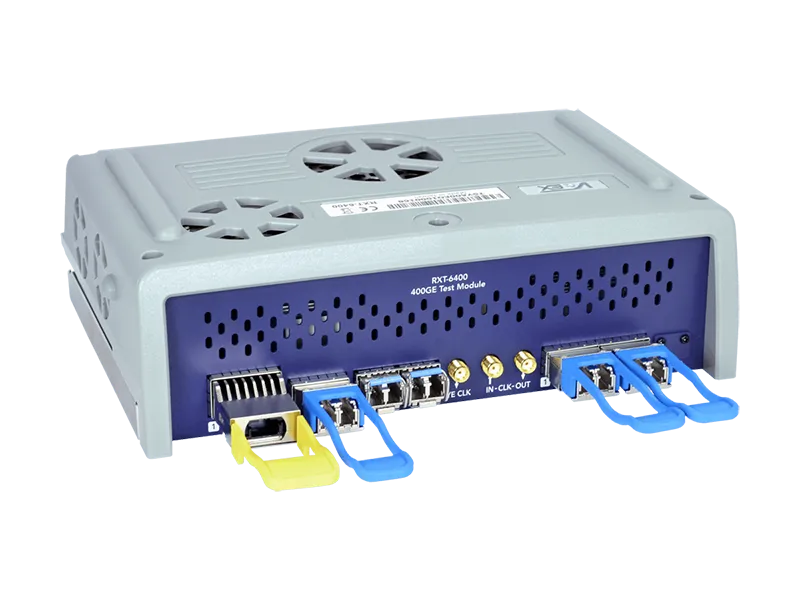

Модуль RXT-6400 – это первый в отрасли по-настоящему портативный тестовый прибор 400G, поддерживающий стандартные PAM4 QSFP-DD и OSFP приемопередатчики. Он имеет наиболее распространенный форм-фактор портов приемопередатчика, что в совокупности позволяет расширить диапазон тестирования от 10Мбит/с до 400 Гбит/с.

Решение на базе модуля RXT-6400 упрощает задачи по монтажу, вводу в эксплуатацию, мониторингу и техническому обслуживанию линий связи и оборудования благодаря сочетанию интуитивно понятных функций и широкого набора опций тестирования.

Начинающие пользователи оценят простоту использования предлагаемого графического интерфейса, а продвинутые пользователи в свою очередь по достоинству оценят множество функций и опций , таких как ошибка кодового слова FEC анализ распределения, предварительное выделение PAM4, перекос, проверка трансивера и стресс, Lane BERT, тест пропускной способности, IPv4/IPv6 и многое другое.

Характеристики

Питание прибора:

  • От встроенной аккумуляторной батареи;

  • От сети переменного тока напряжением  питания (230±23) В,  частоты (50±0,4) Гц через блок питания с выходным напряжением 15В 12А (входит в комплект поставки).

  • Потребляемая мощность 90 Ватт (максимум)

Условия эксплуатации прибора:

  • Температура окружающей среды:  от 0 до 45°C;

  • Температура хранения: от -20 до 70°C;

  • Относительная влажность (без конденсата): от 5% до 90%.

Габариты прибора (платформа + модуль):

  • Модуль RXT-6200+ : 208 x 153 x 70 мм;

  • Платформы RXT-1200:  260 x 180 x 65 мм;

  • Комплекта:  260 x 180 x 100 мм.

Вес прибора:

  • Модуль RXT-6200+: 1,41 кг;

  • Платформы RXT-1200: 1,32 кг;

  • Аккумуляторная батарея (Li-ion ): 0,56 кг.

Особенности

Комплексное решение по тестированию 400GE на уровнях 1-4. Ввод в эксплуатацию, тестирование и устранение неисправностей высокоскоростных каналов Ethernet.
Полноскоростной 400GE  Измерения пропускной способности и потери кадров
Оптические приемопередатчики проверка DAC и AOC
Тестирование • Уровней PCS и RS-FEC
• Целостности сигнала PAM4 с многополосным unframed BERT
• Усовершенствованный тест оптического трансивера
Проверка и программирование  I2C/MDIO

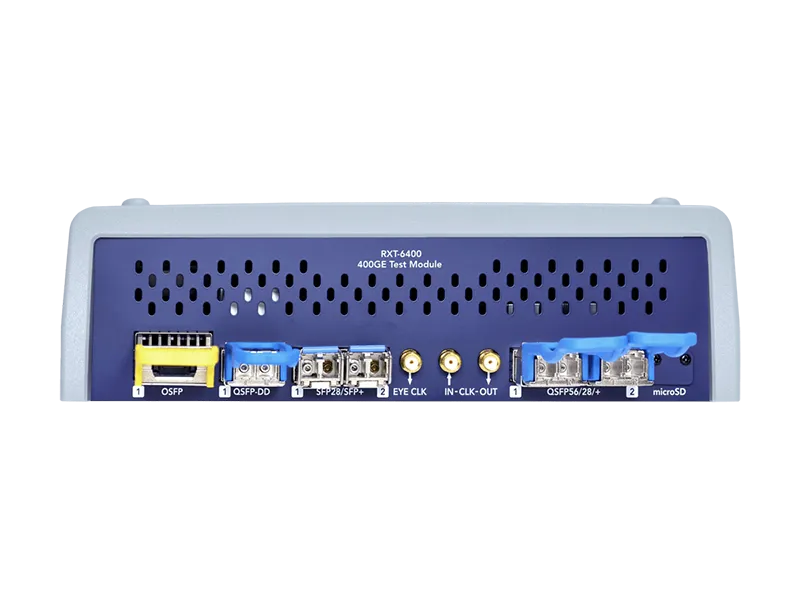

Тестовые интерфейсы 1x OSFP PAM4
1x QSFP-DD PAM4
2x QSFP28/QSFP+ NRZ
2x SFP28/SFP+/SFP NRZ
2x Clock Input/Output
1x Eye Clock Output
PAM4 интерфейсы •  PAM4 с поддержкой 400G QSFP-DD и OSFP трансивера.
•   400GBASE-SR8, FR8, LR8, DR4, FR4, LR4, CR8 и CR4.
•   Поддержка IEEE 802.3bs и MSA трансиверов.
•  15W источник питания, поддерживающий классы мощности от 1 до 7.
•  Контроль внутренней температурыприемопередатчика и корпуса.
•  QSFP-DD и OSFP порог предупреждения о высокой температуре.
•   Настройки постинга и предыскажения для каждой полосы.
•   Lane BERT с независимыми тестовыми шаблонами.
Дополнительно
ВОЗМОЖНОСТИ МОДУЛЯ ПО ТЕСТИРОВАНИЮ
Тестирование оптических трансиверов
(400GE/100GE/50GE/40GE/25GE/10GE/1G)
•  Проверка BER до FEC для каждой дорожки, в диапазоне рабочего напряжения и смещения частоты для проверки целостности оптического модуля перед применением FEC к сигналу PAM4 (интерфейсы 400GE).
•  Проверка Pre-Framed BER (Lane BERT) для интерфейсов, отличных от PAM4.
•  Напряжение, температура и BER Pre-FEC контролируются и отображаются в течение всего теста. Функция гистограммы четко отображает все три измерения для легкой корреляции и отслеживания любых аномальных изменений.
•  Пороговые значения BER до FEC и оптической мощности для индикация состояния  ПРОШЕЛ/НЕ ПРОШЕЛ.
•  Pre-emphasis: Настройки до и после ответвлений и затухания для преобразования сигнала PAM4 на стороне хоста, чтобы помочь проверить и подчеркнуть устойчивость и производительность приемопередатчика.
•  Проверка допуска напряжения питания: Диапазон развертки от
от 3,135 В до 3,465 В (3,300 В +/- 5%), чтобы проверить соответствие стандарту MSA для оптических приемопередатчиков.
•  Проверка энергопотребления: Отслеживает потребляемую мощность оптического трансивера (Вт), чтобы проверить соответствие указанному классу мощности.
•  Мониторинг температуры: Модуль QSFP-DD и OSFP
и мониторинг температуры корпуса со встроенной защитой от отключения оптического модуля, если температура превышает определенный предел.
•  Проверка допуска частоты: Диапазон развертки от -100 ppm до +100 ppm (с шагом 0,1 ppm), чтобы проверить соответствие спецификации допуска 400GE IEEE 802.3 +/- 20 ppm..
•  Развертка скорости передачи данных I2C: Диапазон развертки QSFP-DD и OSFP от 100К до 4000К. Диапазон развертки QSFP28 (от 20K до 1000K).
Стресс тест: До и после FEC  • Простой тест «годен/не годен» одной кнопкой для проверки всех свойств трансивера.
• Расширенные пользовательские пороги.
• Простой отчет о тестировании включает настройки, Pass/Fail и подробные результаты.
• Стресс-тест диапазона частот.
• Тестирование до и после FEC.
MDIO Чтение/запись •  Полный доступ MDIO I2C.
•  Необработанные возможности чтения/записи для всех регистров MDIO.
•  Формальное отображение часто используемых полей.
•  Доступ для чтения/записи к аппаратному управлению модуля.
Измерение оптической мощности •  Вкл/откл обещего и индивидуального вывода по дорожкам.
•  Мониторинг принимаемого на дорожку и композитного уровня оптической мощности.
Источники синхронизации передачи •  Внутренний 2.5 ppm VCXO и оптический GPS 1PPS.
•  Принимаемый: с входящего сигнала.
•  Внешний: 1.544 MHz, 2.048 MHz, 10 MHz, BITS/1.544
Mbps, SETS/2.048 Mbps и 1PPS через 50 Oм SMA соединитель.
Генерация смещения частоты сети •  Генерация смещения частоты линии ±100 ppm с шагом 0,1 ppm.
Возможность измерения частоты сети • Отображает измеренную частоту линии передачи в кГц.
• Отображает измеренное смещение частоты линии передачи относительно эталонного тактового сигнала в текущих, мин., макс. промилле.
• Измеряет все дорожки.
400GE Ethernet/IP Тестирование • Поддержка уровней 2-4.
• Пропускная способность (16 потоков).
• Измерение времени перерыва в обслуживании.
• RFC2544.
• Анализ PCS/FEC.
• Многополосное тестирование BERT без фреймов.
Тестирование 100GE/50GE/40GE Ethernet/IP  • Throughput (32 потока).
• V-SAM (ITU-T Y.1564).
• RFC2544.
• Анализ PCS.
• IP-функции: Ping, трассировка маршрута, ARP.
• Петля: уровень 2 и уровень 3.
• Многополосное тестирование BERT без фреймов.
• Захват пакетов.
• Режим сквозного мониторинга (100GE и 40GE).
Тестирование 1GE/10GE/25GE Ethernet/IP  •  Throughput (32 потока на 10GE и 25GE).
•  V-SAM (ITU-T Y.1564).
•  RFC2544.
•  IP-функции: Ping, трассировка маршрута, ARP
•  Петля: уровень 2 и уровень 3.
•  Захват пакетов.
