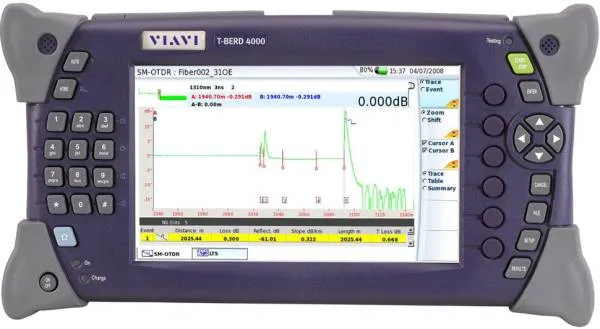

VIAVI MTS-4000 V2 - оптический рефлектометр с OTDR модулем E4126C-PC

Оптический рефлектометр MTS-4000 V2 с OTDR модулем 46/45 дБ, 1310/1550 нм, с с дополнительными опциями и аксессуарами, включая свидетельство о первичной поверке

Компактная и портативная платформа тестирования, предназначенная для всех этапов жизненного цикла сети, от внедрения до технического обслуживания в городских и базовых сетях, сетях доступа, FTTH, FTTx, HFC, беспроводных сетях, 5G, корпоративных сетях и сетях ЦОД. Модульная конструкция T-BERD/MTS-4000 V2 обеспечивает инженерам, техникам, специалистам по монтажу и подрядчикам максимальную производительность, а также возможности масштабирования и модернизации.

Особенности

• Удобное в использовании решение с интуитивным графическим интерфейсом (GUI) и мультисенсорным экраном, требующее минимум времени на обучение
• Несколько функций/модулей в компактном решении
• Основные встроенные средства работы с оптоволокном: визуальный локатор повреждений, измеритель мощности широкополосных сетей, переговорное устройство и автоматический микроскоп для оптоволокна
• Удобная интерпретация рефлектограммы благодаря интеллектуальному отображению схемы развязки линии (SLM), понятное графическое представление оптоволоконных соединений и специальные приложения для FTTH/PON, FTTx (P2P, сети доступа, HFC), FTTA, корпоративных сетей и ЦОД
• Гибкие возможности подключения для быстрой передачи данных: USB, Ethernet, WiFi, Bluetooth
• Удаленное обучение и поддержка технических специалистов на местах с помощью Smart Access Anywhere (SAA)
• Оптимизация процессов и операций на платформе или через облако с использованием VIAVI StrataSync

Каждый комплект включает:

• Базовый блок измерительной платформы MTS-4000 V2 в конфигурации EM4000HVT со слотами для 2-х OTDR модулей
• Усиленная влагозащищенная защита корпуса базовой измерительной платформы MTS-4000 V2
• Цветной высококонтрастный 9" ЖК дисплей
• Сенсорный экран – Touchscreen
• Функция удаленного доступа и управления
• Основные измерительные Опции: OTDR модуль E4126C-PC, SM (одномодовый), 46/45 дБ, 1310/1550 нм, PC-коннектор
• Универсальный SC/PC-адаптер (или FC/PC-адаптер), одномодовый
• Опция Источника оптического излучения для OTDR-модуля – Light Source Option (LS)
• Измеритель оптической мощности (OРМ) и Визульный дефектоскоп (VFL), отдельностоящие, встроенные в платформу
• Приложение SmartTest OTDR, установленное на платформе рефлектометра
• Приложение Expert OTDR, установленное на платформе рефлектометра
• Опция WiFi/Bluetooth для оптического рефлектометра MTS-4000 V2

Аксессуары:

• Съемная литиево-ионная аккумуляторная батарея
• Универсальный сетевой адаптер питания - AC-Адаптер/Зарядное устройство
• Сумка-чехол для работы оптического рефлектометра MTS-4000 V2
• Плечевой ремень для оптического рефлектометра MTS-4000 V2 с 4 кольцами для работы в режиме "свободные руки"
• Большой мягкий кейс-рюкзак для переноски и хранения оптического рефлектометра MTS-4000 V2 и аксессуаров
• Стилус
• Электронное руководство пользователя на русском языке
• Сертификат соответствия на платформу MTS-4000 V2
• Заводской сертификат калибровки на SM (одномодовый) OTDR модуль E4126C
• Декларация о соответствии Евразийского Экономического Союза ЕАЭС (копия) сроком действия до 27.09.2023
• Описание типа (копия) ГРСИ 85397-22 сроком действия до 22.04.2027
• Свидетельство о поверке РФ оптического рефлектометра MTS-4000 V2 с OTDR E4126C

Технические характеристики

Технические характеристики Оптического рефлектометра MTS-4000 V2 и OTDR модуля E4126C-PC:

• Класс лазерной безопасности (21 CFR): Класс 1
• Количество точек измерений/сбора данных - до 256 000 точек данных
• Разрешение выборки: 4 см
• Диапазон отображения: от 0,1 км до 400 км
• Разрешение определения затухания: 0,001 дБ
• Линейность определения затухания: ± 0,03 дБ/дБ
• Тип оптического волокна: SM (одномод)
• Длина волны: 1310 ± 20 нм/1550 ± 20 нм
• Динамический диапазон: 46/45 дБ
• Мертвая зона по отражению: не более 0,65 м
• Мертвая зона по затуханию: не более 2,50 м
• Мертвая зона по затуханию после сплиттера: 20 м
• Длительность импульса:  от 5 нс до 20 мкс

Технические характеристики Источника лазерного излучения LS, через порт OTDR:

• Уровень выходной мощности: –3,5 дБм
• Долговременная стабильность (8 ч): < ± 0,1 дБ
• Режим работы: 270 Гц, 330 Гц, 1 кГц, 2 кГц

Технические характеристики Измерителя оптической мощности OPM, отдельностоящего, встроенного в платформу:

• Диапазон уровней мощности: от +10 до – 60 дБм
• Калиброванные длины волн: 850, 1310, 1550 нм
• Технические характеристики Визуального локатора дефектов VFL, отдельностоящего, встроенного в платформу:
• Длина волны: 635 нм ± 15 нм
• Уровень выходной мощности: < 1 мВт
• Класс лазера: Класс безопасности лазера 2

Условия окружающей среды:

• Температурный рабочий режим (платформа без опций): от – 20°C до +50°C
• Температурный рабочий режим (платформа со всеми опциями): от 0°C до +40°C
• Температурный режим хранения: от – 20°C до +60°C
• Относительная влажность воздуха: 95% без конденсации

Массо-габаритные характеристики:

• Размер: 282 x 153 x 97 мм
• Вес: 2300 г
