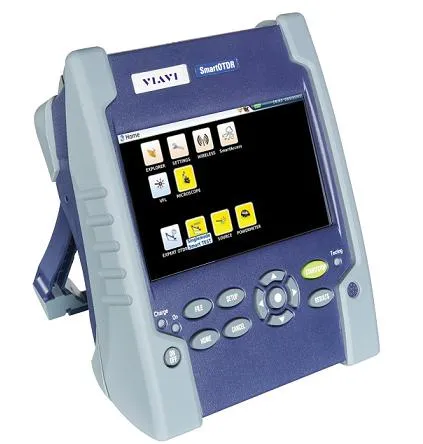

VIAVI SmartOTDR 100A E138FA65-PC - оптический рефлектометр

VIAVI SmartOTDR 100A E138FA65-PC - оптический рефлектометр 1310/1550нм с фильтром на 1650нм, 37/35/32дБ, LS

VIAVI SmartOTDR E138FA65 – это компактный оптический рефлектометр с большим сенсорным экраном, русскоязычным меню, удаленным управлением, функциями схематичного отображения рефлектограммы SLM.

Прибор работает на длинах волн 1310/1550 нм и с фильтром на 1650 нм, в динамическом диапазоне 37/35 и 32 дБ соответственно и выполняет все основные функции для тестирования оптического волокна:

• оптический рефлектометр;
• источник непрерывного излучения;
• измеритель мощности (опция);
• определитель обрывов (опция);
• оптический микроскоп (опция).

Такие характеристики позволяют протестировать оптический кабель длиной до 100 км. Фильтрованная длина волны используется для работы по светлому волокну, когда на рабочих длинах 1310 и 1550нм идет передача сигнала. Результатом тестирования выступает рефлектограмма, на которой отображаются коннекторы, сварки, сплиттеры, макроизгибы, конец волокна или обрыв, а также затухание на каждом событии и расстояние до него. Для удобства чтения неподготовленного персонала рефлектограмму можно представить в виде схемы SLM (опция), где каждое событие отображается в виде блока.

Особенности

• Встроенный источник излучения через OTDR порт;
• Опции измерителя мощности, определителя обрывов, оптического микроскопа;
• Опция SLM;
• Обновление ПО в полевых условиях;
• Автоматизированный тест с результатами “годен/не годен”;
• Оптимизация для тестирования PON через разветвитель 1х128;
• Удаленное управление;
• Поддержка 3G/4G по USB, Bluetooth/WiFi (опции);
• Антибликовый сенсорный экран 5-дюймов для работы на улице;
• Работа от батареи в течение целого дня.

Модификации

Наименование	Описание	Цена
VIAVI SmartOTDR 100A E138FA65-APC	оптический рефлектометр 1310/1550нм с фильтром на 1650нм, 37/35/31дБ, LS	по запросу

Технические характеристики

OTDR измерения
Центральная длина волны *1	1310/1550 нм , фильтр на 1650 нм  ±20 нм
Динамический диапазон RMS *2	37/35/32 дБ
Ширина импульса	5 нс до 20 мкс
Мертвая зона по событиям *3	1,35 м
Мертвая зона по затуханию *4	4 м
Оптический коннектор	PC
Класс лазерной безопасности (21 CFR)	Класс 1
Количество точек данных	До 256 000 точек данных
Диапазон отображения	От 0,1 км до 260 км
Разрешение выборки	4 см
Точность определения расстояния	(±1 м) ± (разрешение выборки) ±(1,10–5 x расстояние), исключая отклонения группового показателя
Разрешение определения затухания	0,001 дБ
Линейность определения затухания	±0,04 дБ/дБ
Источник излучения через OTDR порт
Уровень выходной мощности *5	–3,5 дБм
Стабильность (8 ч) *6	±0,05 дБ
Измеритель мощности через OTDR порт (опция)
Режим работы	270, 330, 1 к, 2 к Гц и TWINTest
Диапазон уровней мощности	От 0 до –55 дБм
Калиброванные длины волн	1310, 1490, 1550, 1625 и 1650 нм
Точность измерения *7	±0,5 дБ
Встроенный визуальный локатор повреждений (опция)
Длина волны	650 нм
Режим излучения	Постоянный, 1 Гц
Класс лазера	Класс 2 по стандартам EN60825-1 и FDA21 CFR Часть 1040.10
Оптический USB микроскоп P5000i (опция)
Увеличение	200/400
Поле обзора (х200)	По-горизонтали: 740 мкм По-вертикали: 550 мкм
Поле обзора (х200)	По-горизонтали: 370 мкм По-вертикали: 275 мкм
Живое изображение	640 х 480 fps
Порт	USB 2.0
Длина шнура	183 см
Сенсор видео-камеры	2560х1920 1/2,5-in CMOS
Минимальный размер загрязнения	< 1 мкм
Общие параметры
Дисплей	5-дюймовый емкостный цветной сенсорный дисплей (12,5 см)
Разрешение дисплея	800 x 480 W VGA
Интерфейсы	2 порта USB 2.0, 1 порт мини-USB 2.0, встроенные Bluetooth и WiFi (опционально, также доступны во внешнем исполнении)
Память	10 000 рефлектограмм
Аккумулятор	Литий-полимерный аккумулятор, до 20 часов работы *8
Питание	От сети 220в через AC/DC адаптер (вх. напряжение 100-250 В переменного тока, 50-60 Гц);  2,5 A макс, выходное напряжение 12 В постоянного тока, 25 Вт
Электрическая безопасность	Совместимо с EN60950
Размер (ВxШxГ)	175 x 138 x 57 мм
Вес (с аккумулятором)	0,9 кг
Температура эксплуатации и хранения	от –20 до +50 °C / от –20 до +60 °C
Влажность (без образования конденсата)	95%

1. Температура лазера 25 °C и измерения при 10 мкс.
2. Однонаправленные различия между экстраполированным уровнем обратного рассеяния в начале волокна и среднеквадратичным значением уровня шума (соотношение сигнал/шум = 1), после 3 минут стандартного использования с максимальной длительностью импульса.
3. Измерение при ±1,5 дБ ниже пикового значения ненасыщенного отражающего события с самой малой длительностью импульса.
4. Измерение при ±0,5 дБ от линейной регрессии с использованием отражения FC/UPC-типа и самой малой длительности импульса.
5. ±1 дБ.
6. После стабилизации источника света время разогрева – 20 минут.
7. При настроенной длине волны и –30 дБм.
8. По Telcordia GR-196-CORE.

Комплект поставки

• Оптический рефлектометр;
• Инструкция по эксплуатации;
• AC/DC адаптер/зарядное устройство;
• Стилус;
• USB кабель;
• Чехол "Свободные руки".

К рефлектометру необходимо заказать оптический адаптер и аккумулятор, которые не входят в базовый комплект поставки
