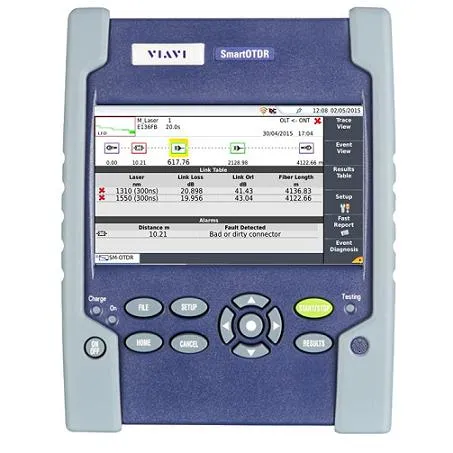

VIAVI SmartOTDR 126B-P1E - комплект оптического рефлектометра

VIAVI SmartOTDR 126B-P1E - комплект оптического рефлектометра
NULL Наличие: На складе Артикул: 004179 Компания TINVEST дилер: VIAVI
Это цена с НДС по которой вы
можете купить товар сегодня
Цена:
828 577 р. 920 641 р. с НДС
Получить коммерческое предложение

VIAVI SmartOTDR E126B – это компактный оптический рефлектометр с большим сенсорным экраном 1310/1550нм, 40/40дБ, LS, PM, VFL, WiFi, Bluetooth, ENTERPRISE-SLM, SC/PC.

Компактность, большой сенсорный экран, русскоязычное меню, удаленное управление, функция схематичного отображения рефлектограммы SLM и другие полезные функции делают SmartOTDR удобным решением для городских ВОЛС.

Прибор выполняет все основные тесты оптического волокна:

  • оптический рефлектометр;
  • источник непрерывного излучения;
  • измеритель мощности (опция);
  • определитель обрывов (опция);
  • оптический микроскоп (опция).

VIAVI SmartOTDR E126B работает на длинах волн 1310/1550 нм в динамическом диапазоне 40/40 дБ соответственно, что позволяет протестировать оптический кабель длиной до 100 км.

Результатом тестирования выступает рефлектограмма, на которой отображаются коннекторы, сварки, сплиттеры, макроизгибы, конец волокна или обрыв, а также затухание на каждом событии и расстояние до него. Для удобства чтения  рефлектограмму можно представить в виде схемы SLM (опция), где каждое событие отображается в виде блока.

Особенности VIAVI SmartOTDR E126B

  • Встроенный источник излучения через OTDR порт;
  • Опции измерителя мощности, определителя обрывов, оптического микроскопа;
  • Опция SLM;
  • Обновление ПО в полевых условиях;
  • Автоматизированный тест с результатами “годен/не годен”;
  • Оптимизация для тестирования PON через разветвитель 1х128;
  • Удаленное управление;
  • Поддержка 3G/4G по USB, Bluetooth/WiFi (опции);
  • Антибликовый сенсорный экран 5-дюймов для работы на улице;
  • Работа от батареи в течение целого дня.

Вы можете купить VIAVI SmartOTDR 126B-P1E - комплект оптического рефлектометра в интернет-каталоге TINVEST официального дилера VIAVI по выгодной цене с доставкой по РФ.

OTDR измерения

Центральная длина волны *1 1310/1550 нм  ±20 нм
Динамический диапазон RMS *2 40/40 дБ
Ширина импульса 3 нс до 20 мкс
Мертвая зона по событиям *3 0,9 м
Мертвая зона по затуханию *4 2,5 м
Мертвая зона по затуханию после сплиттера 45 м после потерь на сплиттере в 15 дБ
Оптический коннектор PC
Класс лазерной безопасности (21 CFR) Класс 1
Количество точек данных До 256 000 точек данных
Диапазон отображения От 0,1 км до 260 км
Разрешение выборки 4 см
Точность определения расстояния (±1 м) ± (разрешение выборки) ±(1,10–5 x расстояние), исключая отклонения группового показателя
Разрешение определения затухания  0,001 дБ
Линейность определения затухания ±0,04 дБ/дБ

Источник излучения через OTDR порт

Уровень выходной мощности *5 –3,5 дБм
Стабильность (8 ч) *6 ±0,05 дБ

Измеритель мощности через OTDR порт

Режим работы 270, 330, 1 к, 2 к Гц и TWINTest
Диапазон уровней мощности От 0 до –55 дБм
Калиброванные длины волн 1310, 1490, 1550, 1625 и 1650 нм
Точность измерения *7 ±0,5 дБ

Встроенный визуальный локатор повреждений

Длина волны 650 нм
Режим излучения Постоянный, 1 Гц
Класс лазера Класс 2 по стандартам EN60825-1 и FDA21 CFR Часть 1040.10

Оптический USB микроскоп P5000i (опция)

Увеличение 200/400
Поле обзора (х200)

По-горизонтали: 740 мкм

По-вертикали: 550 мкм

Поле обзора (х200)

По-горизонтали: 370 мкм

По-вертикали: 275 мкм

Живое изображение 640 х 480 fps
Порт USB 2.0
Длина шнура 183 см
Сенсор видео-камеры 2560х1920 1/2,5-in CMOS
Минимальный размер загрязнения < 1 мкм

Общие параметры

Дисплей 5-дюймовый емкостный цветной сенсорный дисплей (12,5 см)
Разрешение дисплея 800 x 480 W VGA
Интерфейсы 2 порта USB 2.0, 1 порт мини-USB 2.0, встроенные Bluetooth и WiFi (опционально, также доступны во внешнем исполнении)
Память 10 000 рефлектограмм
Аккумулятор Литий-полимерный аккумулятор, до 20 часов работы *8
Питание От сети 220в через AC/DC адаптер (вх. напряжение 100-250 В переменного тока, 50-60 Гц);  2,5 A макс, выходное напряжение 12 В постоянного тока, 25 Вт
Электрическая безопасность Совместимо с EN60950
Размер (ВxШxГ) 175 x 138 x 57 мм
Вес (с аккумулятором) 0,9 кг
Температура эксплуатации и хранения от –20 до +50 °C / от –20 до +60 °C
Влажность (без образования конденсата) 95%

1. Температура лазера 25 °C и измерения при 10 мкс.
2. Однонаправленные различия между экстраполированным уровнем обратного рассеяния в начале волокна и среднеквадратичным значением уровня шума (соотношение сигнал/шум = 1), после 3 минут стандартного использования с максимальной длительностью импульса.
3. Измерение при ±1,5 дБ ниже пикового значения ненасыщенного отражающего события с самой малой длительностью импульса.
4. Измерение при ±0,5 дБ от линейной регрессии с использованием отражения FC/UPC-типа и самой малой длительности импульса.
5. ±1 дБ.
6. После стабилизации источника света время разогрева – 20 минут.
7. При настроенной длине волны и –30 дБм.
8. По Telcordia GR-196-CORE.
  • Оптический рефлектометр E126B-PC, 1шт;
  • Оптический адаптер SC-PC EUSCADS, 1шт;
  • Опция измерителя мощности через OTDR-порт E10PM, 1шт;
  • Опция определителя обрывов VFL E10VFL, 1шт;
  • Опция Wi-Fi (встроенная) E10WIFI, 1шт;
  • Внешний аппаратный USB-ключ Bluetooth E60EBLUE, 1шт;
  • Опция ENTERPRISE-SLM схематичного отображения рефлектограммы ENTERPRISE-100, 1шт;
  • Аккумулятор LiIon E10LIPO, 1шт;
  • Инструкция по эксплуатации, 1шт;
  • AC/DC адаптер/зарядное устройство, 1шт;
  • Стилус, 1шт;
  • USB кабель, 1шт;
  • Чехол "Свободные руки", 1шт;
  • Пачкорд 20M Singlemode SC/PC-LC/PC, 2шт;
  • Сумка FBPP-SCASE2, 1шт
