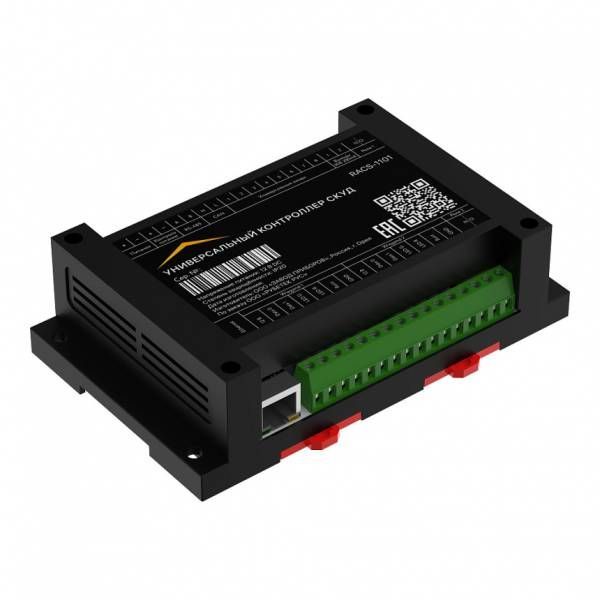

Универсальный контроллер RUBETEK RACS-1101

Предназначен для автономного управление доступом одной или двух точек прохода, а также построения сетевой системы СКУД с обеспечением функции Antipassback

Характеристики

Питание прибора

Тип питания	внешний, питание часов реального времени от батареи CR2032 (3В)
Напряжение питания, В	12
Род тока	постоянный
Потребляемый ток, А	не более 1

Интерфейсы и разъемы

Ethernet	1 шт.
Wiegand	2 шт.
Сухой контакт (NO)	2 шт.
Открытый коллектор	2 шт.
Универсальный вход	8 шт.
CAN	1 шт.
RS-485	1 шт.
Вход контроль питания	1 шт.
Разъем внешнего тампера	1 шт.
Разъем для программирования (ST-Link)	1 шт.
UART	1 шт.
USB mini	1 шт.

Интерфейс Wiegand

Тип подключаемого оборудования	считыватели карт, устройства контроля доступа
Протокол	26, 37, 42, 58
Максимальная длина линии интерфейса	250 м
Количество подключаемых устройств	2 (одно на вход)
Максимальная сила тока, мА	100
Напряжение питания, В	12

Интерфейс CAN

Тип подключаемого оборудования	универсальные контроллеры СКУД RACS-1101 (организация сети контроллеров)
Максимальная длина линии интерфейса, без учета повторителей интерфейса, м	250
Количество подключаемых устройств, шт	до 250

Интерфейс RS-485

Тип подключаемого оборудования	считыватели OSDP
Максимальная длина линии интерфейса, м	1000
Количество подключаемых устройств, шт	32

Интерфейс ОК

Тип подключаемого оборудования	исполнительные устройства с внешним питанием (сирена, световой маяк)
Максимальная длина линии интерфейса, м	250
Количество подключаемых устройств, шт	2 (одно на выход)
Максимальная сила тока, мА	200
Напряжение питания, В	24

Универсальные входы

Тип подключаемого оборудования	кнопки, датчики, концевики и т.д.
Режим работы	дискретный\аналоговый вход, ОК, NAMUR
Максимальная длина линии интерфейса, м	250
Количество подключаемых устройств, шт	8 (одно на вход)
Контроль линии	да, в режиме NAMUR

Интерфейс СК

Тип подключаемого оборудования	реле замков дверей
Количество подключаемых устройств, шт	2 (одно на вход)
Тип контакта	нормально открытый (NO)
Максимальная сила тока, А	3

Интерфейс Ethernet

Максимальная длина линии интерфейса, м	250
Максимальная скорость связи, Мбит/с	100

Дополнительные параметры

Часы реального времени	да
Световая индикация	да
Датчик вскрытия (тампер)	да
Защита от перенапряжения и импульсных помех	да, (RS-485, CAN, Wiegand, ОК)
Гальваническая развязка	да, (Ethernet, RS-485)
Количество ключей хранящихся в памяти	до 58000
Количество событий хранящихся в памяти	до 32000

Эксплуатационные параметры

Тип монтажа	накладной, DIN-рейка
Диапазон рабочих температур, ºС	от минус 30 до плюс 50
Степень защиты корпуса	IP20
Габаритные размеры, мм	145 х 93 х 41
Масса, кг	не более 0,35
