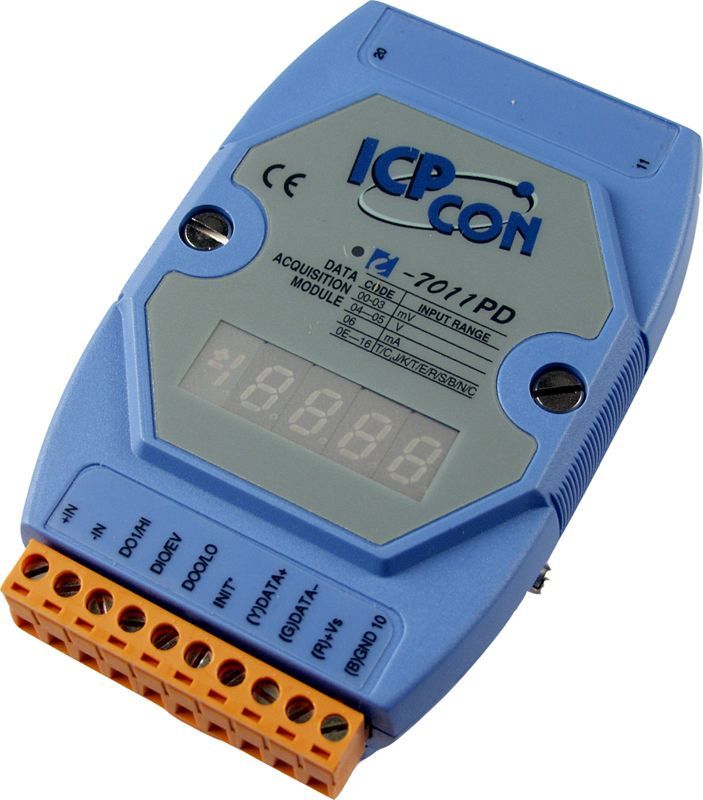

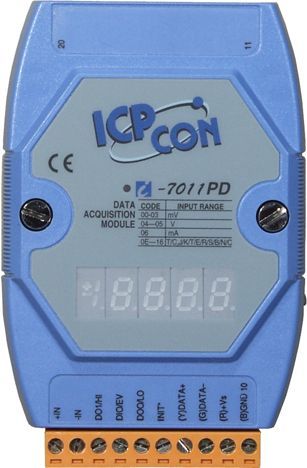

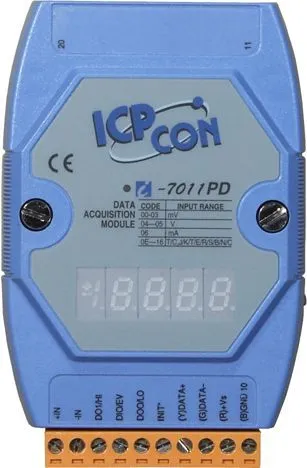

I-7011PD

Модуль аналогового ввода сигнала с термопары с расширенным набором подключаемых термопар, с индикацией

Характеристики

Габаритные размеры, мм: 123 x 72 x 35
Индикаторы ввода/вывода: Нет
Частота дискретизации: 10 Гц (общая)
Артикул полный: 00-06083392
Максимальная потребляемая мощность: 1.5 Вт
Сторожевой таймер: Есть, Модуль (1.6 секунд), Передача данных (Программно) 
Тип каналов дискретного ввода: source 
Входное сопротивление: Array
Количество каналов дискретного ввода: 1 
Напряжение в закрытом состоянии: Открытый 
Тип подключения каналов дискретного ввода: Источник 
Напряжение в открытом состоянии: Замкнут на GND 
Материал корпуса: Пластик 
Монтаж: Array
Системные индикаторы: 1 индикатор Питание/Передача данных 
7-сегментный светодиодный дисплей: Нет 
Рабочее напряжение: 10 ~ 30 В пост.тока 
Защита от неверной полярности: Есть 
Рабочая температура, °C: -25 ~ +75 
Температура хранения, °C: -40 ~ +85 
Рабочая влажность, %: 10 ~ 95, без образования конденсата 
Скорость передачи данных, бит/с: 1200 ~ 115200 
Интерфейс: RS-485 
Протоколы последовательной связи: DCON 
Резистор в цепи смещения: Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 
Защита от перенапряжения: ±0.5 кВ для линии питания 
Изоляция каналов внутренней логики: 3000 В пост.тока 
Защита ESD (IEC 61000-4-2): ±2 кВ для каждого канала 
Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания 
Обнаружение обрыва кабеля: Есть 
Тип каналов аналогового ввода: Дифференциальные 
Общая защита от перенапряжения: ±5 В пост.тока 
Диапазон входных сигналов по типу термопары: J, K, T, E, R, S, B, N, C, L, M 
Количество каналов АЦП: 1 
Диапазон входных сигналов по току: Array
Диапазон входных сигналов по напряжению: Array
Разрешение АЦП: 16 бит 
Точность АЦП: ±0.1% от полного диапазона 
Тип подключения каналов дискретного вывода: Sink 
Установка безопасного значения: Есть 
Напряжение нагрузки: +3.5 ~ +30 В пост. 
Количество каналов дискретного вывода: 2 
Тип каналов дискретного вывода: Открытый коллектор 
Максимальная нагрузка на канал: 30 мА 
Установка значения при подаче питания: Есть 
Тип устройства: Модуль аналогового ввода 
Тип каналов: Аналоговый ввод
