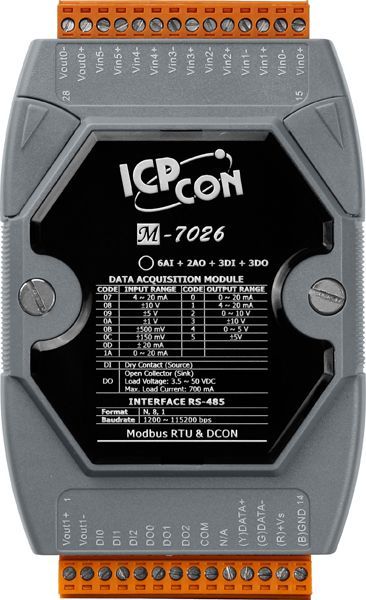

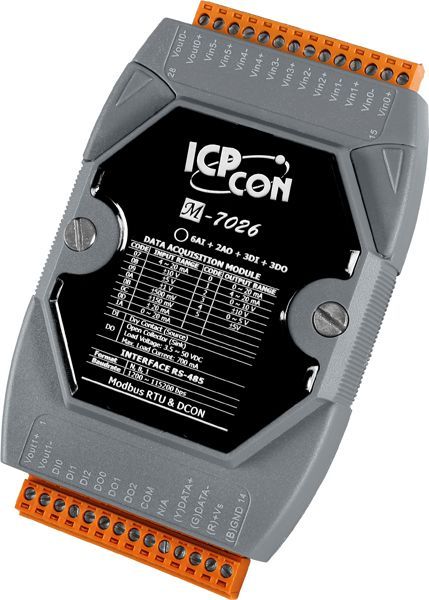

M-7026

Модуль с 6 каналами аналогового ввода, 2 каналами аналогового вывода, 3 каналами дискретного ввода и 3 каналами дискретного вывода, протокол Modbus RTU

Характеристики

Габаритные размеры, мм: 123 x 72 x 35
Индикаторы ввода/вывода: Нет
Потребление тока: 1.8 Вт
Пропускная способность: Обычный режим: 15.7 Гц, Ускоренный режим: 78.7 Гц
Частота дискретизации: Обычный режим: 10 Гц#Ускоренный режим: 60 Гц (общая)
Артикул полный: 00-06097673
Сторожевой таймер: Есть, Модуль (1.6 секунд), Передача данных (Программно) 
Тип каналов дискретного ввода: Сухой контакт, Влажный контакт 
Защита от перенапряжения: Array
Входное сопротивление: Array
Количество каналов дискретного ввода: 3 
Напряжение в закрытом состоянии: Влажный контакт: -, Сухой контакт: Открытый 
Тип подключения каналов дискретного ввода: Array
Напряжение в открытом состоянии: Array
Материал корпуса: Пластик 
Монтаж: Array
Системные индикаторы: 1 индикатор Питание/Передача данных 
Рабочее напряжение: 10 ~ 30 В пост.тока 
Защита от неверной полярности: Есть 
Рабочая температура, °C: -25 ~ +75 
Температура хранения, °C: -40 ~ +85 
Рабочая влажность, %: 10 ~ 95, без образования конденсата 
Скорость передачи данных, бит/с: 1200 ~ 115200 
Интерфейс: RS-485 
Протоколы последовательной связи: Array
Резистор в цепи смещения: Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 
Изоляция каналов внутренней логики: 2500 В пост.тока 
Защита ESD (IEC 61000-4-2): Array
Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания 
Обнаружение обрыва кабеля: Array
Индивидуальная настройка каналов: Есть 
Тип каналов аналогового ввода: Дифференциальные 
Общая защита от перенапряжения: ±200 В пост.тока 
Изоляция виртуальных каналов: Есть, 400 В пост.тока 
Защита по току: Есть, 50 мА при 110 В пост. 
Диапазон входных сигналов по току: Array
Количество каналов АЦП: 6 
Диапазон входных сигналов по напряжению: Array
Разрешение АЦП: 16 бит 
Точность АЦП: Array
Количество каналов ЦАП: 2 
Установка безопасного значения: Есть, настраивается программно 
Нагрузочная способность выхода по напряжению: 10 В при 20 мА 
Установка значения при подаче питания: Есть, настраивается программно 
Диапазон выходных сигналов по напряжению: Array
Диапазон выходных сигналов по току: Array
Точность ЦАП: Array
Разрешение ЦАП: 12 бит 
Тип подключения каналов дискретного вывода: Sink 
Напряжение нагрузки: +3.5 ~ +50 В пост. 
Защита от короткого замыкания: Есть 
Защита от перегрузки: Есть 
Количество каналов дискретного вывода: 3 
Тип каналов дискретного вывода: Открытый коллектор 
Максимальная нагрузка на канал: 700 мА 
Максимальная частота входного сигнала: 50 Гц 
Минимальная ширина импульса: 10 мс 
Максимальное разрешение счетчика: 16 бит 
Тип устройства: Array
Тип каналов: Array
