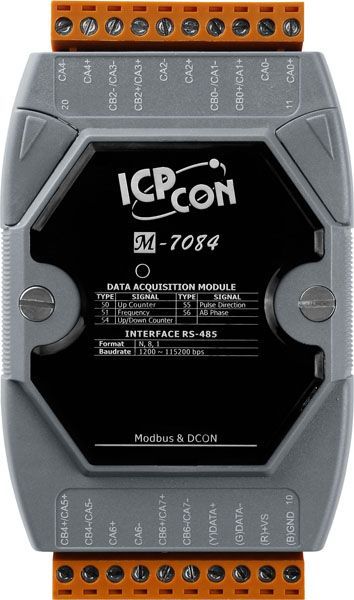

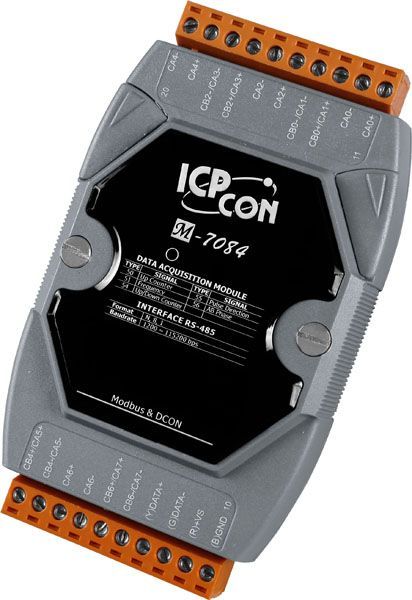

M-7084 CR

Модуль с 4/8 каналами энкодера/счетчика/частотомера

Характеристики

Габаритные размеры, мм: 123 x 72 x 35
Защита каналов от электростатического разряда: +/-4 кВ
Индикаторы ввода/вывода: Нет
Потребление тока: 1.32 Вт макс.
Артикул полный: 00-06080524
Сторожевой таймер: Есть, Модуль (1.6 секунд), Передача данных (Программно) 
Тип каналов дискретного ввода: типа 'влажный контакт', с общим '+' (счетчик/частотомер/энкодер) 
Количество каналов дискретного ввода: 8 
Напряжение в закрытом состоянии: Array
Напряжение в открытом состоянии: Array
Материал корпуса: Пластик 
Монтаж: Array
Системные индикаторы: 1 индикатор питания 
7-сегментный светодиодный дисплей: Нет 
Рабочее напряжение: 10 ~ 30 В пост.тока 
Защита от неверной полярности: Есть 
Рабочая температура, °C: -25 ~ +75 
Температура хранения, °C: -30 ~ +85 
Рабочая влажность, %: 10 ~ 90, без образования конденсата 
Скорость передачи данных, бит/с: 1200 ~ 115200 
Интерфейс: RS-485 
Протоколы последовательной связи: Array
Защита от перенапряжения: ±3 кВ для линии питания 
Изоляция каналов внутренней логики: 3000 В пост.тока 
Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала 
Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания 
Максимальная частота счета: 200 кГц при 3.5  ~ 10 В пост., 150 кГц при 10 ~ 30 В пост. 
Количество каналов Энкодер/Частотомер/Счетчик: Array
Разрешение счетчика/энкодера, бит: 32 
Режим счетчика: Счет вверх или счет вверх/вниз 
Точность воспроизведения частоты: 1 Гц~200 кГц = ±0.025%, 200 кГц~1 МГц =±0.1% частоты входного сигнала 
Поддержка аварийного питания: Есть 
Режим частотомера: Есть 
Тип каналов: Array
Режим энкодера: CW/CCW, Dir/Pulse, фазы AB 
Программируемый фильтр: 1 ~ 32767 мс 
Индивидуальная настройка каналов: Есть 
Тип счетчика: Array
Максимальное разрешение счетчика: 32 бита
