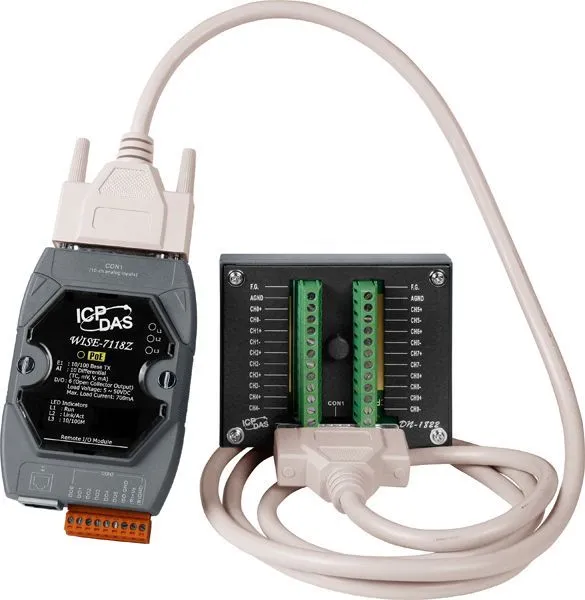

WISE-7118Z/S2

Модуль с 10 каналами ввода с термопары с защитой от перенапряжения и 6 каналами изолированного дискретного вывода, с возможностью питания по PoE (в комплект поставки входит дочерняя плата DN-1822 и кабель 1.8 м)

Характеристики

Габаритные размеры, мм: 72 x 123 x 35
Температурный дрейф нуля: +/-0.5
Температурный дрейф шкалы: +/-25 ppm/°C
Артикул полный: 00-06049087
Потребление тока: 3 Вт
Сторожевой таймер: Есть 
Процессор: 16-битный CPU 
Монтаж: Array
Изоляция ввода/вывода: 2500 В пост. 
Порты Ethernet: 10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X 
Тип интерфейса: PoE 
Защита ESD (IEC 61000-4-2): Array
Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания 
Протокол: Мониторинг и управление каналами DI/DO и статусом устройства в режиме реального времени через SCADA 
Тип каналов аналогового ввода: Дифференциальные 
Защита от перенапряжения: Array
Индивидуальная настройка каналов: Есть 
Обнаружение обрыва кабеля: Есть 
Диапазон входных сигналов по типу термопары: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 
Постоянный вывод температуры: Есть 
Стабильное значение температурного вывода для полевых устройств: Есть 
Подавление синфазных помех (Номинальный режим): 100 dB 
Тип входного датчика: Термопара 
Подавление синфазных помех (Общий режим): 150 дБ 
Входное сопротивление: >300 кОм 
Разрешение АЦП: 16 бит 
Диапазон входных сигналов по напряжению: Array
Количество каналов АЦП: 10 
Точность АЦП: ±0.1% 
Напряжение нагрузки: +5 ~ +50 В пост. 
Количество каналов дискретного вывода: 6 
Защита от перегрузки: 1.4 A 
Защита от короткого замыкания: Есть 
Максимальная нагрузка на канал: 700 мА 
Тип каналов дискретного вывода: Тип 'открытый коллектор', изолированный 
Память EEPROM: 16 Кб 
Flash-память: 512 Кб 
SRAM: 512 Kб 
Peer-to-Peer: Array
Скрипты: Array
Внутренний регистр: Array
Таймер: Array
Дискретный вывод (счетчик): Array
CGI-команды: Отправить 
Канал дискретного вывода: ON, OFF, Pulse 
Email: Отправить 
Канал аналогового ввода: =, <, >, >=, <= 
Правило конфигурации web-сайта: Конфигурирование логики WISE через web-интерфейс 
Удаленные модули Peer-to-Peer: Установка параметров соединения 
Таймеры: Задержка / Отсчет 
Логические правила IF-THEN-ELSE: 3 условия IF с операторами AND и OR; 3 действия THEN и 3 ELSE 
Внутренние регистры: Хранение временных переменных и обмен данными по Modbus/TCP 
Тип устройства: Array
Питание через терминальную клемму: Есть, 12 ~ 48 В пост.тока 
Питание по PoE: Есть, IEEE 802.3af, Class1 
Рабочее напряжение: 12 ~ 48 В пост. или 48 В пост. по PoE 
Рабочая влажность, %: 10 ~ 90, без образования конденсата 
Рабочая температура, °C: -25 ~ +75 
Температура хранения, °C: -30 ~ +80
