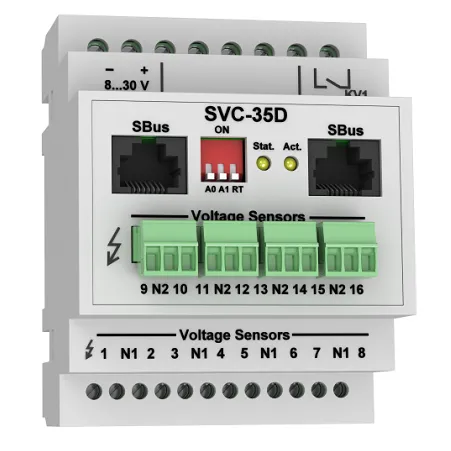

Модуль контроля наличия напряжения SVC-35D
Артикул | 026809 |
Компания TINVEST дилер | Интеллект модуль |
Наличие | На складе |
Цена
Включает НДС |
18 161 р.
|
Вы можете купить Модуль контроля наличия напряжения SVC-35D в интернет-каталоге TINVEST официального дилера Интеллект модуль по выгодной цене с доставкой по РФ.
Модуль контроля наличия напряжения SVC-35D предназначен для контроля до 16-ти точек сетевого напряжения и управления одним релейным выходом.
Модуль обеспечивает сбор измерительной информации и передачу ее по шине SBus, по интерфейсу RS-485. Модуль может работать используя один из двух протоколов обмена данными: IM или ModBus RTU.
Модификации
Артикул | Описание | Цена,р |
SVC-35D |
Модуль контроля наличия напряжения |
18161 |
SVC-35D (48V) |
Модуль контроля наличия напряжения 48V |
18161 |
Особенности
- Непосредственное подключение до 16 точек сетевого напряжения (обеспечивается контроль наличия/ отсутствия сетевого напряжения)
- Возможность включения задержки фиксации изменения состояния входов до 9 секунд что позволяет избежать реагирования на частое хаотические скачки сетевого напряжения
- Входы контроля наличия напряжения имеют групповую гальваническую изоляцию (до 4000В постоянного тока) от источника питания и шины SBus
- Возможность управления одним гальванически изолированным нормально разомкнутым контактом силового реле
- Возможность электропитания модуля по шине SBus (не более 5 модулей от одного источника питания 12 В)
- Малый ток потребления на входах контроля (не более 1 мА при 250 В переменного тока), что позволяет контролировать наличие напряжения на группе дифференциальных автоматических выключателей (УЗО)
- Защита модуля от импульсных перенапряжений и коротких замыканий на шине SBus и источнике питания
- Поддержка двух протоколов передачи данных: IM, ModBus RTU
- Бесплатное ПО для конфигурации модуля
- Конструкция предусматривает установку на стандартную монтажную DIN-рейку шириной 35 мм
Технические характеристики
- Параметры электропитания:
- Потребляемая мощность - не более 1 Вт
- Рабочий диапазон напряжения питания: от 8 до 30 В
- Защита от перегрузок по току и коротких замыканий
- Защита от смены полярности
- Защита входов питания от импульсных перенапряжений
- Сетевые интерфейсы:
- SBus: RS-485, два разъема RJ45
- Поддерживаемые протоколы: IM, ModBus RTU
- Максимальное число модулей на шине при работе по протоколу IM: 4 (задается DIP-переключателем)
- Максимальное число модулей на шине при работе по протоколу ModBus RTU: 254 (задается программно)
- Параметры измерения и контроля:
- Число входов контроля наличия напряжения: 16
- Диапазон значений контролируемого напряжения: 0-300 В переменного тока
- Максимальное напряжение на входах контроля: 450 В переменного тока
- Напряжения изоляции входов дискретных датчиков: не менее 4 кВ постоянного тока
- Число релейных выходов:1
- Максимальная коммутационная способность релейного выхода: 3A @ 30 VDC, 3A @ 250 VAC
- Условия работы:
- Рабочая температура окружающего воздуха: от 0 до +50 С
- Степень защиты по ГОСТ 14254: IP 20
- Размеры и масса:
- Габаритные размеры ШxДxВ - не более 70х90х75мм
- Масса - не более 0,5 кг
