Сетевой контроллер iNode CE-35D
Артикул | 026802 |
Компания TINVEST дилер | Интеллект модуль |
Наличие | На складе |
Цена
Включает НДС |
40 363 р.
|
Вы можете купить Сетевой контроллер iNode CE-35D в интернет-каталоге TINVEST официального дилера Интеллект модуль по выгодной цене с доставкой по РФ.

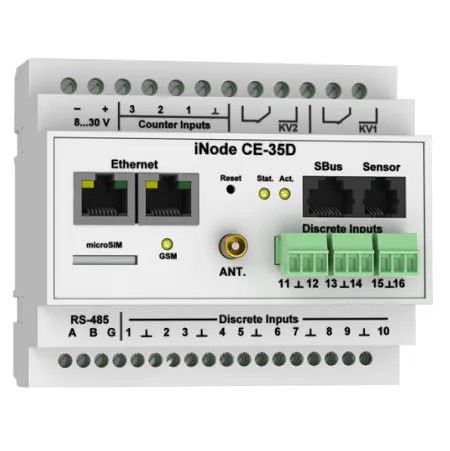

iNode CE-35D - контроллер управляющий WEB / SNMP для монтажа на DIN-рейку.
Сетевой контроллер iNode CE-35D предназначен для мониторинга дискретных датчиков (работающих по принципу «замкнуто-разомкнуто»), цифровых датчиков температуры и влажности, контроля параметров сети переменного напряжения, а также управления силовыми реле по сети Ethernet, а также по каналу GSM (опционально).
Сетевой контроллер iNode CE-35D обеспечивает непосредственное подключение до 16 дискретных датчиков (сухие контакты), имеет 3 счетных входа и 2 релейных выхода, а также позволяет подключать цифровые датчики и дополнительные модули расширения для увеличения общего числа датчиков различных типов. Доступ к настройкам и измерительным параметрам можно получить через WEB интерфейс браузера или с помощью программного обеспечения, поддерживающего работу по протоколам XML, SNMP v1, v2C, v3 или ModBus/TCP (ModBus/RTU).
Контроллер реализует функцию автоматического перезапуска контролируемого сетевого оборудования при его «зависании» отключением электропитания на заданный интервал времени.
Кроме того, встроенный GSM-модуль (опционально) позволяет контроллеру выполнять функции GSM сигнализации и GSM монитора параметров окружающей среды, а также параметров сети переменного напряжения.
Особенности
- Непосредственное подключение до 16 дискретных датчиков (датчиков дыма, открытия дверей, "сухих" контактов автоматических выключателей, охранной/пожарной сигнализаций, термостатов и иных контактов, работающих по принципу "замкнуто-разомкнуто") с обеспечением доступа к ним через сеть Ethernet (Internet), используя такие протоколы как ModBus/TCP, ModBus/RTU, SNMP (v1, v2C, v3), XML, WEB (HTTP), и другие
- Непосредственное подключение к шине "Sensor" контроллера до 4-х цифровых датчиков температуры типа TSensorEnc (TSensorSt), одного датчика влажности и температуры типа HSensorEnc, одного датчика давления и температуры типа PrSensorEnc и до 4-х модулей расширения релейных выходов LPN Relay (длина шины "Sensor" - до 25 метров)
- Контроллер имеет восемь программных модулей контроля сетевого оборудования по протоколу ICMP (ping - запросы) с возможностью автоматического перезапуска отключением электропитания на заданный интервал времени
- Контроллер имеет встроенные часы реального времени (RTC), что позволяет использовать актуальные временные метки для записей журнала событий
- Контроллер имеет встроенный журнал событий на 1200 записей
- Авто- определение подключенных модулей расширения
- Автоматическое применение параметров подключенным (замененным) модулям расширения в соответствии с заданными уставками, хранящимися в энергонезависимой памяти контроллера
- Возможность электропитания модулей расширения по шине SBus (не более 5 модулей от одного источника питания 12 В)
- Защита контроллера от импульсных перенапряжений и коротких замыканий на шине SBus и источнике питания
- Встроенный Ethernet-коммутатор (Ethernet-switch) на 2 порта, позволяющий организовывать резервный канал Ethernet соединения
- Встроенный GSM/GPRS-модуль (опционально), позволяющий контролировать параметры и состояние системы по каналу GSM
- Встроенный транслятор протоколов ModBus/RTU <-> ModBus/TCP, позволяющий контролировать устройства с интерфейсом ModBus/RTU через сеть Ethernet по протоколу ModBus/TCP
- Встроенный транслятор протокола ModBus/RTU в данные протокола SNMP (контроль до 62 регистров ModBus) , позволяющий контролировать устройства с интерфейсом ModBus/RTU через сеть Ethernet по протоколу SNMP версий v1, v2С, v3
- Возможность отправки измерительных данных подключенных датчиков на удаленный TCP сервер в формате XML или JSON
Модификации
Артикул | Описание | Цена,р |
iNode CE-35D |
Контроллер управляющий WEB / SNMP для монтажа на DIN-рейку |
40363 |
iNode CE-35D GSM |
Контроллер управляющий WEB / SNMP для монтажа на DIN-рейку, с GSM модулем |
44408 |
Технические характеристики
- Параметры электропитания:
- Потребляемая мощность - не более 6 Вт (iNode CE-35D GSM - не более 10 Вт)
- Рабочий диапазон напряжения питания: от 8 до 30 В
- Защита от перегрузок по току и коротких замыканий
- Защита от смены полярности
- Защита входов питания от импульсных перенапряжений
- Сетевые интерфейсы:
- 2 порта Ethernet 10/100Mbit, разъемы RJ45
- Интерфейс модулей расширения и датчиков (SBus): RS-485, разъем RJ-45
- Интерфейс цифровых датчиков (Sensor): I2C, разъем RJ-12
- Интерфейс протокола ModBus/RTU: RS-485
- Максимальное число модулей расширения каждого типа на шине SBus: 4
- GSM-модуль
-
Поддерживаемые сетевые протоколы
TFTP, SNTP, SMTP, SSL, HTTP, SNMP v1, v2C, v3, DHCP, ICMP, ModBus/TCP, ModBus/RTU - Параметры измерения и контроля:
- Число входов дискретных датчиков: 16
- Напряжение на клеммах дискретных входов в разомкнутом состоянии: 11,5±3 В
- Внутреннее сопротивление дискретного входа: 2,4 кОм
- Максимальное сопротивление контакта подключаемого датчика: не более 4 кОм
- Напряжения изоляции входов дискретных датчиков: 1 кВ пост. тока
- Число счетных входов: 3
- Ток в замкнутой цепи счетных входов: 10 мА
- Напряжение на зажимах счетных входов: 8-30 В (в зависимости от напряжения электропитания)
- Число релейных выходов: 2;
- Максимальная коммутационная способность релейного выхода: 3A @ 30 VDC, 3A @ 250 VAC
- Условия работы:
- Рабочая температура окружающего воздуха: от 0 до +50°C (от -40 до +50°C – по требованию заказчика)
- Степень защиты по ГОСТ 14254 - IP 20
- Размеры и масса:
- Габаритные размеры ШxДxВ - не более 105х90х75мм
- Масса - не более 0,7 кг
