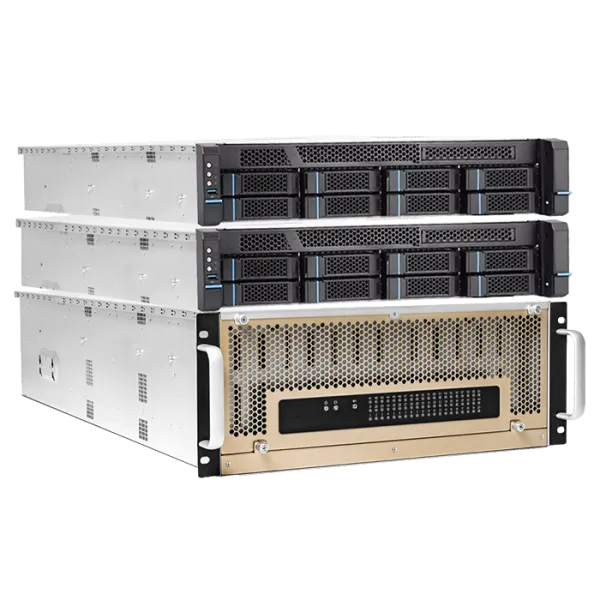

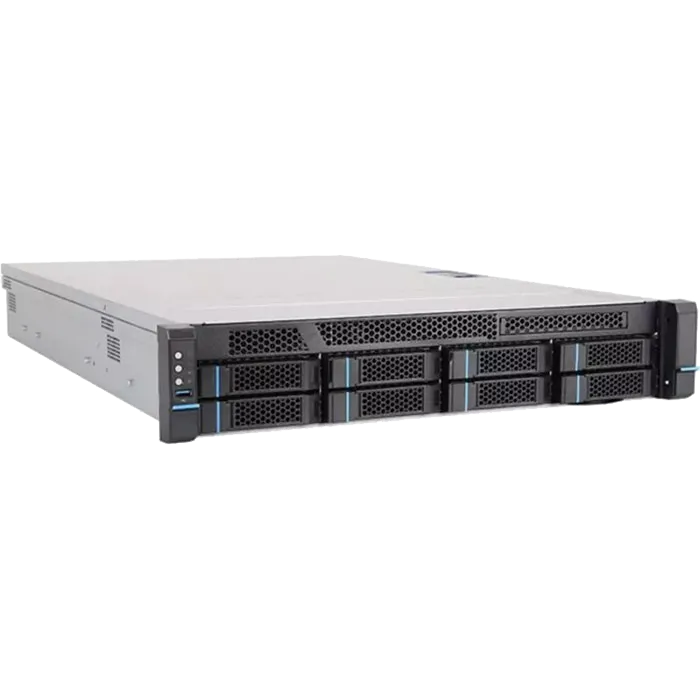

Система хранения данных KRAFTWAY ПРОГРЕСС DS20

Программно-определяемая система хранения данных на базе серийных серверов архитектуры x86-x64, выпускаемых компанией «Крафтвэй» с применением отвалидированного ПО SDS (от партнеров «Крафтвэй» – RAIDIX, BAUM, Aerodisk).

Специальное ПО SDS объединяет их в высокопроизводительную систему, которая работает как единое дисковое пространство с определенными характеристиками. Для сохранности данных используются только программные RAID, для достижения отказоустойчивости необходимо использовать два DS20 с внешней дисковой полкой.

Модификации

Состав исполнений СХД KRAFTWAY ПРОГРЕСС DS20

DS20 GOLD отказоустойчивая

Отказоустойчивые СХД для построения критической информационной и корпоративной инфраструктуры

•  2х2 процессора Xeon® Gold Gen 2
•  2 контроллера Kraftway DS20
•  до 3,2 ПБ полезной RAID6 (с HDD 16 ТБ)
•  до 512 ГБ ОЗУ
•  до 8 Front-End портов FC Ethernet
•  до 8 Back-End
•  время перехода ресурсов до 80 сек

DS20 GOLD FLASH отказоустойчивая

Отказоустойчивые СХД для построения критической информационной и корпоративной инфраструктуры

•  2х2 процессора Xeon® Gold Gen 2
•  2 контроллера Kraftway DS20
•  до 2760 TБ RAID5 (на SSD DWPD1)
•  до 1177,6 TБ RAID5 (на SSD DWPD3)
•  до 512 ГБ ОЗУ
•  до 8 Front-End портов FC Ethernet
•  до 8 Back-End
•  время перехода ресурсов до 90 сек

DS20 GOLD

СХД для построения не критически важных систем виртуализации и вирутализации, больших видеоархивов, студий видеомонтажа

•  2 процессора Xeon® Gold Gen 2
•  до 3,2 ПБ полезной RAID6 (с HDD 16 ТБ)
•  до 512 ГБ ОЗУ
•  до 4 Front-End портов FC Ethernet
•  до 4 Back-End
•  одноконтроллерная система

DS20 GOLD FLASH

СХД для построения не критически важных систем виртуализации и вирутализации, больших видеоархивов, студий видеомонтажа

•  2 процессора Xeon® Gold Gen 2
•  до 3,2 ПБ полезной RAID6 2760 TБ RAID5 (на SSD DWPD1)
•  до 1177,6 TБ RAID5 (на SSD DWPD3)
•  до 8 Front-End портов FC Ethernet
•  до 8 Back-End
•  одноконтроллерная система

DS20 SILVER отказоустойчивая

СХД для файлового блочного доступа, файлового архива, учебных заведений, почты средних предприятий

•  2х2 процессора Xeon® Silver Gen 2
•  2 контроллера Kraftway DS20
•  до 1,6 ПБ полезной RAID6 (с HDD 16 ТБ)
•  до 512 ГБ ОЗУ
•  до 4 Front-End портов FC Ethernet
•  до 8 Back-End
•  время перехода ресурсов до 90 сек

DS20 SILVER

СХД для файлового блочного доступа, файлового архива, учебных заведений, почты средних предприятий

•  2 процессора Xeon® Silver Gen 2
•  до 1,6 ПБ полезной RAID6 (с HDD 16 ТБ)
•  до 512 ГБ ОЗУ
•  до 4 Front-End портов FC Ethernet
•  до 4 Back-End
•  одноконтроллерная система

Характеристики

Уровень СХД	Отказоустойчивые
Материнская плата	Плата серверная Kraftway КРПЕ.469535.100 Российская разработка на базе набора микросхем Intel® C624
Процессоры	2 х Intel® Xeon Scalable 2
Оперативная память	От 64 до 2048 ГБ RAM
Диски в корпусе	Два накопителя под встроенную операционную систему
Карты расширения	Допустимое количество: от 1 до 5 адаптеров Front -End (FC Ethernet), корпус 2U. 1 Back-End адаптер уже установлен. Наличие, тип и количество определяются договором поставки Могут быть установлены Front-End адаптер 1/2 порта 32 Гбит/с FC Front-End адаптер 1/2 порт 16 Гбит/с FC Front-End адаптер 1/2 порта 10/25ГБит Ethernet SFP+ /SFP28 или Front-End адаптер1/2 порта 100 ГБит Ethernet QSFP
Разъемы на передней панели	Кнопка включение/выключение питания; кнопка UID (идентификатор); 2 разъема USB 3.0; VGA
Сетевые контроллеры и разъемы	Встроенные Ethernet 2 x 1 Гбит/с RJ-45, 2 x 1/10 Гбит/с RJ-45
Другие разъемы	1 x RJ-45 и 1 х SFP 1 Гбит/с для управления IPMI; HDMI ;разъёмы USB 3.0
Индикация	Питание; сетевая активность; активность жестких дисков; UID (идентификатор); системная ошибка
Контроллеры SAS HBA	HBA 12/24 ГБит/сек SAS 2-4 internal port HBA 12/24 ГБит/секSAS 2-4 external port
Вариации внешних дисковых полок (JBOD)	12 HDD SAS 12ГБит/сек 3.5" 24 SAS SSD 12/24ГБит/сек 2.5" 60 HDD SAS 12ГБит/сек 3.5"
Возможные накопители для хранения данных	SAS HDD 3.5" 8 ТБ-20 ТБ SAS SSD 2.5" 800 ГБ-30 ТБ
Уровни RAID	0, 1, 10, 5, 50, 6, 60 RAID c тройной четностью
Протоколы доступа	Блочные ISCSI FC Файловые NFS SМB CIFS
Апробированные специализированные SDS системы	RAIDIX (одноконтроллерный режим / отказоустойчивое исполнение, необходимо 2 контроллера хранения данных «ПРОГРЕСС DS20» и JBOD) Aerodisk (только отказоустойчивое исполнение, необходимо 2 контроллера хранения данных «ПРОГРЕСС DS20» и JBOD) Baum (только отказоустойчивое исполнение, необходимо 2 контроллера хранения данных «ПРОГРЕСС DS20» и JBOD)
Мониторинг и управление	На основе контроллера BMC, поддержка  IPMI 2.0, REDFISH, KVM
