FiberFox Mini 4S - аппарат для сварки оптоволокна
Получить коммерческое предложениеАппарат для сварки оптики Mini4S (автоматический) от лидирующего корейского бренда FiberFox используется для быстрого соединения волокон оптического типа. Данный прибор имеет механизм DAA для сведения одномодовых, многомодовых волокон, а так же систему поиска потерь с возможностью точного определения по трем осям и дополнительным режимом, осуществляющим дуговую калибровку в быстром автоматизированном режиме.
Прибор поставляется в специальном кейсе для безопасной транспортировки, который впоследствии можно использовать как небольшое "рабочее место". Он оснащен накладками, дающими больше простора для использования свободного пространства.
Устройство Mini4S может использоваться при любых температурных условиях, устройство надежно защищено от воздействия дождевых осадков, ветра, грязи, механических повреждений и прочего. Диапазон рабочих температур - от -10 до +50 градусов по Цельсию.
Особенности
- небольшой вес устройства - 1,35 кг без учета массы батареи;
- ударопрочный корпус, способный защитить аппарат от внешних повреждений, осадков и загрязнений;
- доступный ресурс электрода - около 5тыс. сварок;
- быстрая калибровка дуги;
- период сварки - 8 секунд, термоусадка - 20 секунд;
- цветной дисплей для визуального контроля за процессом;
- специальные V-образные канавки для более удобного выравнивания волокон по центру.
Технические характеристики
| Количество волокон | 1 |
| Тип свариваемых волокон | ОМ (G.652) ММ (G.651) DS (G.653) NZDS (G.655) |
| Диаметр свариваемых волокон, мкм | 80 ~ 150 |
| Диаметр покрытия волокон, мкм | 100 ~ 1000 |
| Длина зачищаемых волокон, мм | 5 ~ 16 мм – для внешнего покрытия не более 250 мкм; 8 ~ 16 мм – для внешнего покрытия 250 ~ 1000 мкм; |
| Технология выравнивания | DAA (Digitalized Active Alignment) |
| Метод выравнивания волокон | По оболочке |
| Потери на сварном соединении (OM/SM/DS/NZDS), дБ | 0,02 / 0,01 / 0,05 / 0,05 |
| Отражение от сварного соединения, дБ | > 60 |
| Оценка потерь сварки | Есть |
| Тест на растяжение | Есть, 1,95 ~ 2,25N |
| Программы сварки | 8 + 70 |
| Время сварки (мин.), с | 7 |
| Ресурс электродов | 3500 |
| Программы термоусадки | 26 |
| Время термоусадки (мин.), сек | 18 |
| Термоусадочные трубки | 40 мм 60 мм Специальные |

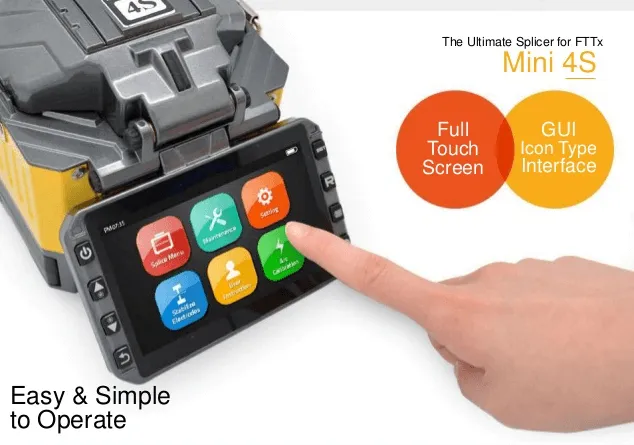

| Тип дисплея | Сенсорный Цветной |
| Размер дисплея, " | 4,3 |
| Увеличение места сварки | 300х - просмотр по одной оси X или Y , 150х - при просмотре одновременно по осям X и Y |
| Ёмкость памяти | 2000 результатов |
| Интерфейсы ПК | Micro HDMI-USB |
| Питание | От сети переменного (100-240В) или постоянного (9 ~ 14В) тока, от съемной аккумуляторной батареи 11.1В 5200 мАч, а также от бортовой сети автомобиля с напряжением 9-14 В. |
| Емкость аккумулятора, мАч | 5200 |
| Ресурс заряда аккумулятора (С+ТУ, макс.) | 200 |
| Дополнительные функции |
Универсальный прижим для кабелей с оболочкой 0.25/0.9/2.0/2.4/3.0 мм; Закаленное стекло экрана; |
| Температура эксплуатации, °С | -15 ~ +60 |
| Температура хранения, °С | -40 ~ +80 (-20 ~ +30 для батареи) |
| Относительная влажность, % | 0 ~ 95 |
| Предельная скорость ветра, м/сек | не более 15 |
| Размеры, мм | 122 x 124 x 138 |
| Масса, кг | 1,31 |
