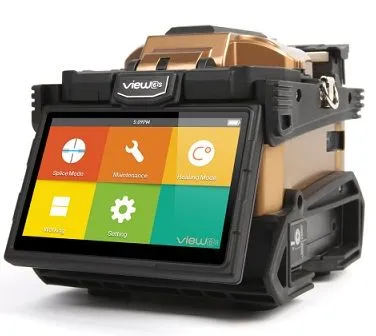

Аппарат для сварки оптоволокна INNO View 6S

INNO View 6S - это аппарат для сварки оптического волокна с юстировкой по сердцевине, разработанный специально для крупных телекоммуникационных операторов.

View 6S это усовершенствованная версия аппарата INNO View 5 с добавлением обрезиненной защиты корпуса.
Сварочный аппарат View 6S имеет цветной 5-дюймовый сенсорный ЖК-экран с высоким разрешением, удобный графический интерфейс и возможность увеличения изображения оптического волокна до 520 крат.
Высокое быстродействие INNO View 6S позволяет выполнять сварку волокна за 7 секунд, а термоусадку КДЗС за 13 секунд.
Рабочая зона аппарата подсвечивается тремя яркими светодиодами, обеспечивая оператору комфортные условия даже в плохо освещенных условиях.

Особенности

• Обрезиненная защита корпуса защищает от неблагоприятных внешних условий;
• Высокое быстродействие (сварка 7 сек, термоусадка 13 сек);
• Три ярких светодиода для работы при плохом освещении;
• Короткие V-образные канавки дают возможность сваривать волокна с длиной скола всего 5 мм;

• Керамические прижимы волокна;
• Возможность смены держателей волокна;
• Цветной сенсорный ЖК экран 5 дюймов с максимальным увеличением 520 крат.

Технические характеристики

Технические характеристики INNO View 6S

Модель	INNO View 6S
Число волокон	Одиночное
Применяемые волокна	SM (G.652/G.657), MM (G.651), DS (G.653), NZDS (G.655)
Диаметр покрытия / тип кабеля	250 … 3000 мкм / Indoor кабель
Диаметр кварцевой оболочки	80 ... 150 мкм
Длина скола	5…16 мм
Режимы сварки	128
Потери на сварном соединении	0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS), 0,02 дБ (G.657)
Возвратные потери	>60 дБ
Подсветка	3 белых светодиода
Время сварки	7 сек в быстром режиме
Автоматическая калибровка	Автоматическая калибровка дуги по давлению и температуре
Оценка потерь	Есть
Хранение результатов	последние 10 000 результатов
Дисплей	Цветной ЖК 5 дюймов
Просмотр места сварки	X, Y, XY, X/Y
Увеличение места сварки	520 крат
Тест на растяжение	1,96…2,25 Н
Режимы термоусадки	32
Время термоусадки	13 сек для КДЗС FP-03 (60 мм)
Применяемые КДЗС	20 ... 60 мм
Ресурс батареи	170 сварок и термоусадок, емкость 4200 мАч
Ресурс электродов	5500 сварок
Размеры	143х130х155 мм / 152х147х175 мм с обрезиненной защитой
Вес	2,43 кг (с батареей) / 2,07 кг (без батареи)
Условия эксплуатации	Высота над уровнем моря 0…5000 м, ветер 15 м/сек Температура -10…+50˚C, влажность 0…95%
Условия хранения	Температура -40…+80˚C, влажность 0…95%
Интерфейсы	USB2.0 Mini USB
Способы управления	Кнопки / Сенсорный экран
Электропитание	Переменное 100 ... 240 В Постоянное 9 ... 14 В
