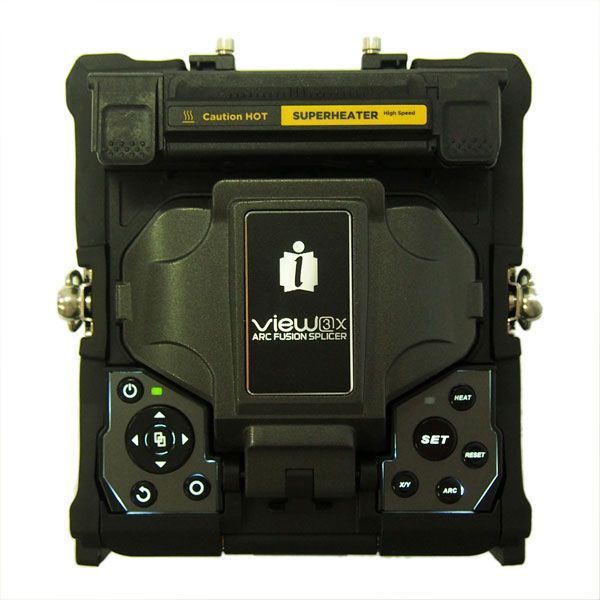

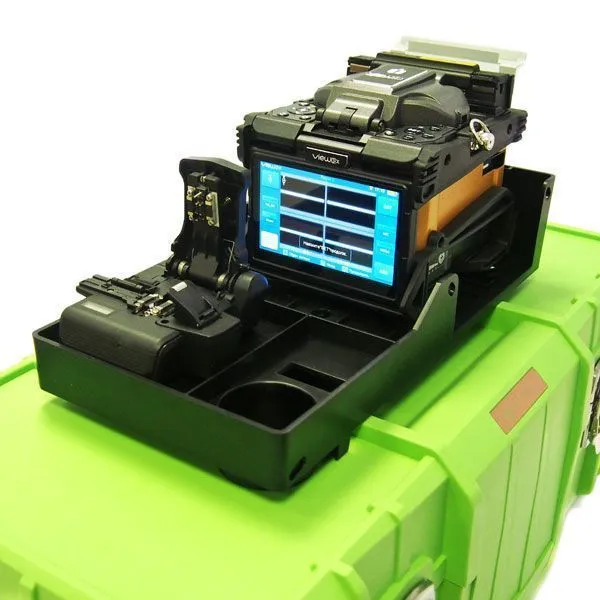

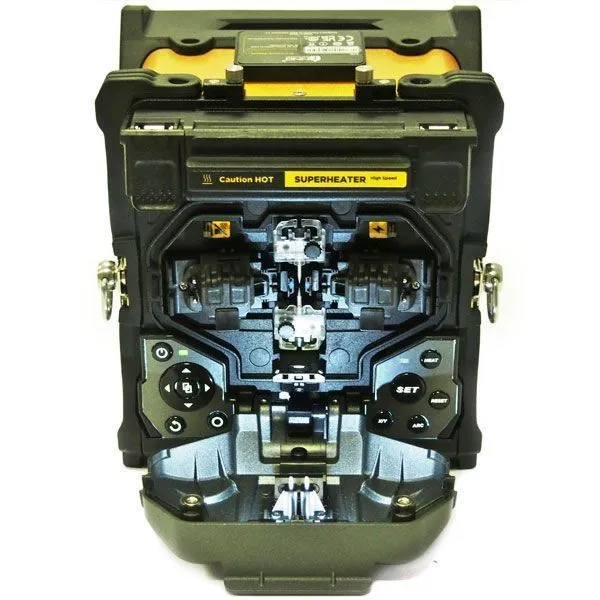

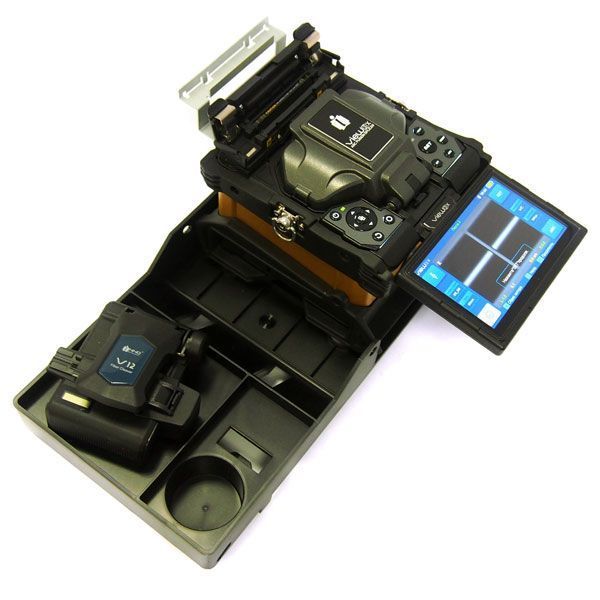

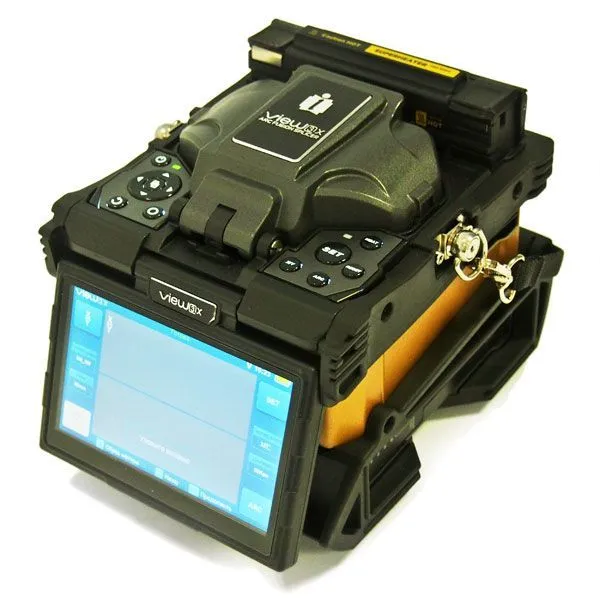

Аппарат для сварки оптоволокна INNO Instrument VIEW 3x

Размеры устройства с выступающими частями

Высота х Ширина х Глубина = 151 х 155 х 177 мм

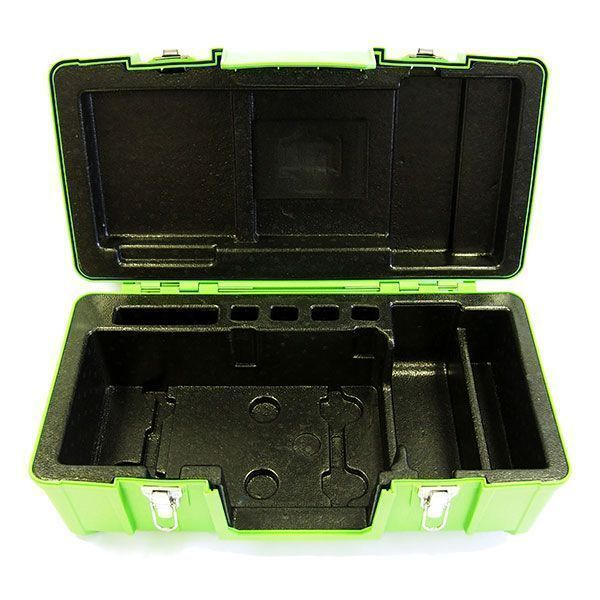

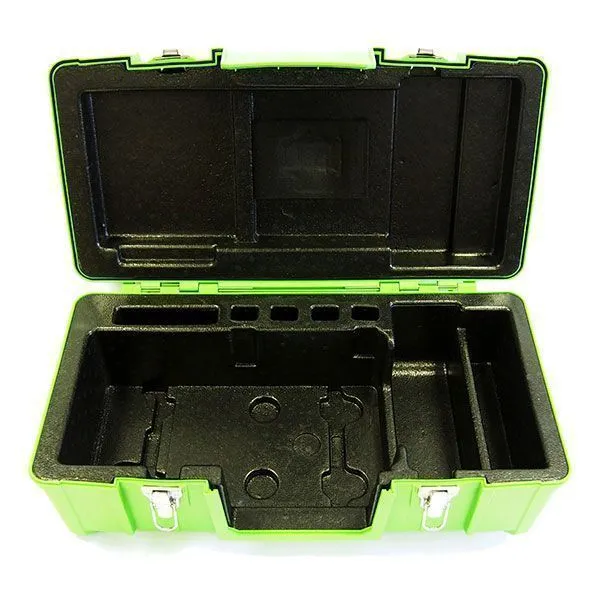

Размеры чемодана

Высота х Ширина х Глубина = 240 х 600 х 320 мм

Масса устройства

2,174 кг (с аккумулятором) /  1,768 кг (без аккумулятора)

Масса чемодана с полным комплектом внутри

7,72 кг

Юстировка
(Устранение осевых смещений волокон)

«По диаметру». Микроскопы сфокусированы на границе волокон, и перед сращиванием волокна выравниваются в двух проекциях.

Форма канавок

V-образная, под одиночное волокно

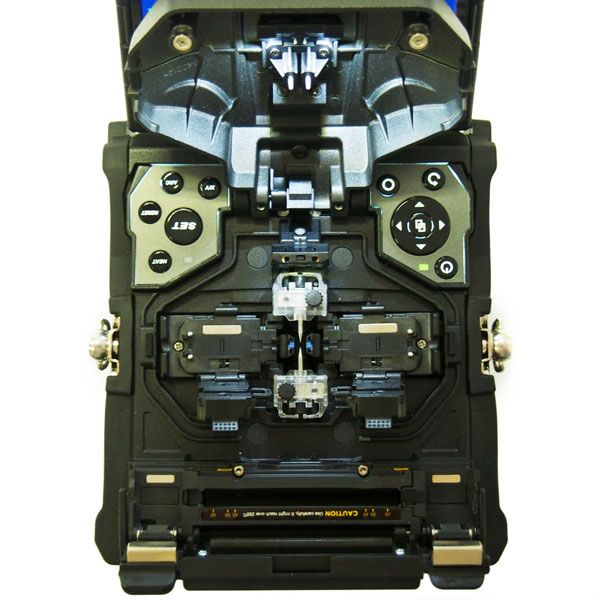

Подсветка рабочей области

Пять белых LED: два на ветрозащитной крышке и три напротив V-канавок

Автоматическое определение типов волокон перед их сращиванием

Конструкция не предусматривает автоматической подстройки под тип волокон. По умолчанию волокна сращиваются в программе SM-SM. Если требуется срастить другой тип (или типы), то программу нужно самостоятельно выбрать из списка, руководствуясь паспортом кабеля.

Типы свариваемых волокон

SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS(ITU-T G.653) / NZDS (ITU-TG.655); BIF (Bend Insensitive Fiber — волокно нечувствительное к изгибам)

Дополнительные оптимизированные программы

SM/NZ/DS

MM 62,5; MM 50;
EDF
G.657A; G.657B; G.657A2; G.657B3; Bend Bright XS
G.654; CSF
SM80
и другие: для несовпадающих типов волокон, для индивидуальных торговых марок разных производителей и прочие.

Программы для сварки аттенюатора (стыка с предварительно заданным затуханием)

Да, для трёх типов волокон:
SM Attenuate
MM Attenuate
NZ Attenuate
затухание задаётся в диапазоне от 0 дБ до 20 дБ с шагом 0,1 дБ

Наличие режима Quick для сварки в экстремальных условиях

Да: SM Quick; MM Quick; DS Quick; NZ Quick.
Режим «Quick» пришёл на смену устаревшему режиму «Manual» и применяется для сварки в так называемых «особых условиях», когда нет возможности нормально подготовить волокна к сварке.

Фиксация волокон по наружному покрытию

От 100 мкм до 3 мм в том числе:
0,25 мм; 0,9 мм; 2 мм; 3,0 мм; плоский кабель сечением 3х2 мм;
скользящее покрытие 0,9 мм (Loose Tube)

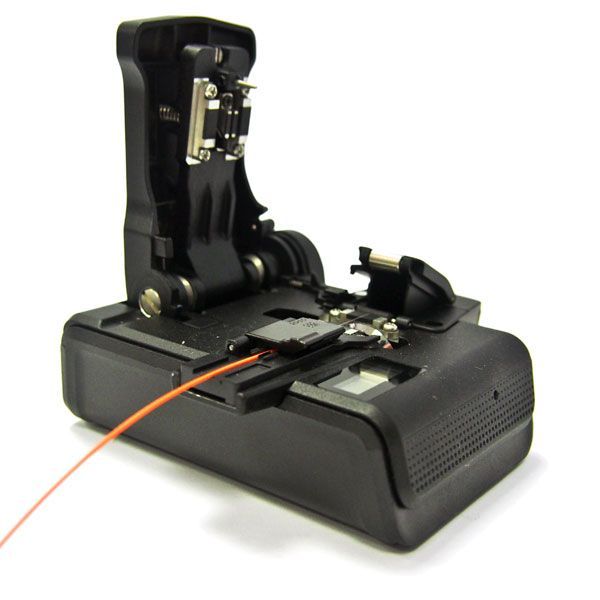

Длина скола от 5 до 16 мм (зависит от канавок, зажимов кареток и ложемента скалывателя)

5 мм для покрытия диаметром 0,250 мм

10 мм для покрытия диаметром 0,900 мм

13 мм для покрытия диаметром 2 мм и 3 мм и дроп-кабеля с прямоугольным сечением 3х2 мм

Допустимый диаметр волокна для закладывания в V-канавку

80 - 150 мкм

Количество программ для сварки волокон

128 программируемых режимов

41 режим оптимизирован для различных волокон

Можно добавлять новые программы, загружая их из библиотеки, которая содержит 27 режимов.

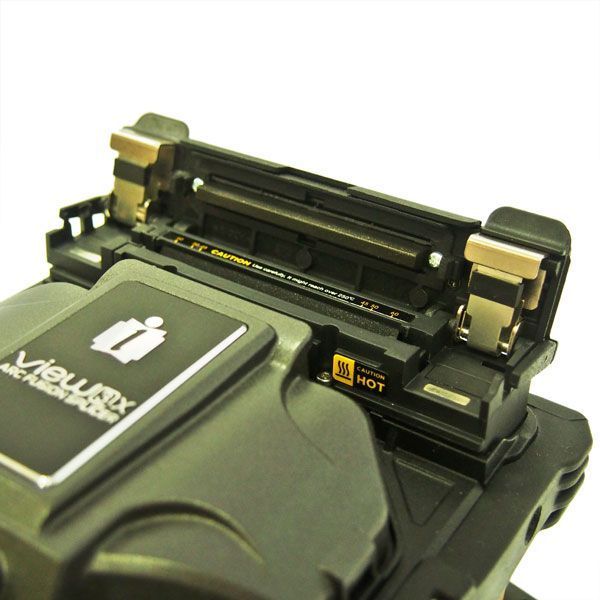

Количество программ для термоусадки гильз

32 программируемых режима

4 режима оптимизированы для различных гильз: 40 мм (31 — 40 мм); 60 мм (51 — 60 мм); 33 мм (SOC-3.0); FAST (Preheat).

Можно добавлять новые программы, загружая три шаблона: Short (Bord-Disable), Long (Bord-Enable) или с предварительным нагревом Fast (Preheat)

Типичная величина затухания в сварных стыках

SM: 0,03 дБ / MM: 0,01 дБ / DS: 0,05 дБ / NZDS: 0,05 дБ / G.657: 0,03 дБ

Возвратные потери от стыка

лучше -60 дБ

Подсветка канавок

Пять LED белого цвета: два на ветрозащитной крышке и три возле самих V-канавок.

Продолжительность одной сварки (от закрытия крышки в режиме автостарта до появления оценки потерь на дисплее)

6 с в программе SM-SM — SM Calibration (по умолчанию)
7,5 с в программе MM62,5
5 c в программе Quick

Оценка потерь сварного стыка

Автоматическая, во всех режимах

Допустимые размеры защитных гильз

Длина: 20 мм; 30 мм; 40 мм; 50 мм; 60 мм; 33 мм (для сварных коннекторов) и режим с предварительным нагревом Fast Preheat
Диаметр: до 6 мм включительно

Продолжительность одной термоусадки (время можно уменьшать в зависимости от материала гильзы)

Обычная гильза 60 мм — 13 с (по умолчанию 20 с.)

Обычная гильза 40 мм — 13 с  (по умолчанию 20 с.)

9 с в программе Fast Preheat с предварительным подогревом для обычных гильз 60 мм

Объём журнала сварок

20 000 записей, включающих дату и время сращивания, наименование режима и его параметры, оценку потерь и изображение каждого стыка в двух проекциях. Завершается список широтой и долготой (координаты). Записи заносятся в журнал циклически. Предусмотрена очистка памяти и копирование журнала (через порт USB-С), кабель для пересылки входит в комплект. Записи можно читать с экрана сварки, а для отчётов аппарат конвертирует их в формат TXT и BMP.

Тест на разрыв (усилие)

1,96 – 2,25 Н

Условия эксплуатации

Высота от 0 до 5000 м над уровнем моря; влажность от 0 до 95% без конденсата; температура от -10°С до +50°С; скорость ветра не более 15 м/с

Условия хранения

При температуре от -40°C до +80°С и влажности от 0 до 95% без конденсата.

Монитор

С активным цветным дисплеем LCD  5,0″, изменяемым углом наклона и инверсией изображения.

Увеличение волокон

168х или 352x в зависимости от режима просмотра,
зуммирование до 432х

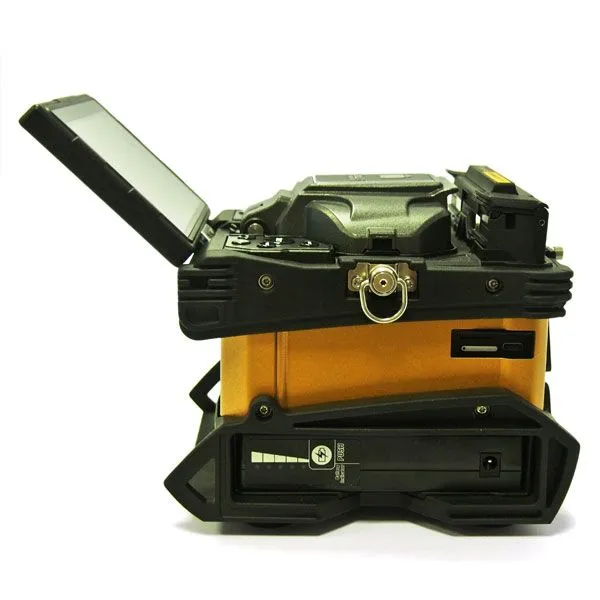

Требуемый источник питания

Литий-ионный аккумулятор LBT-52 типа slot-in; выход 10,95 В.
Внешний адаптер питания и подзарядки: вход AC 220В; выход DC 19 В; 3,42 А. Гнездовой разъём 5,5 х 2,5 мм, подключается к разъёму аккумулятора.
Опционально (приобретается отдельно): Питание от автомобильного прикуривателя через кабель CJ-11 вход DC 11 – 15 В; выход 19 В. Подключается к разъёму аккумулятора.

Ёмкость и ресурс аккумулятора

Модель LBT-52, 5200 мАч; Типичный ресурс: до 300 сварок с усадкой (в энергосберегающем режиме, при условии, что аккумулятор новый и полностью заряжен, температура комнатная, и на одну сварку с усадкой тратится не более 1 минуты).

Управление

Клавиатура и тачскрин.

Автоматическая калибровка дуги

Да, автоматически корректирует параметры при каждой сварке, с учётом температуры и атмосферного давления

Ручная калибровка дуги

Да, с помощью теста «Калибровка дуги» в меню «Техобслуживание».

Ресурс электродов

Рекомендованный 6000 разрядов.
Допускается чистка и повторная установка.

Обмен данными

- Через порт USB-С;

- Через порт Nano SIM (посредством программного обеспечения View ProManager);

- Поддержка GPS;
Примечание: для обновления внутреннего ПО  не требуется доступ в интернет.
